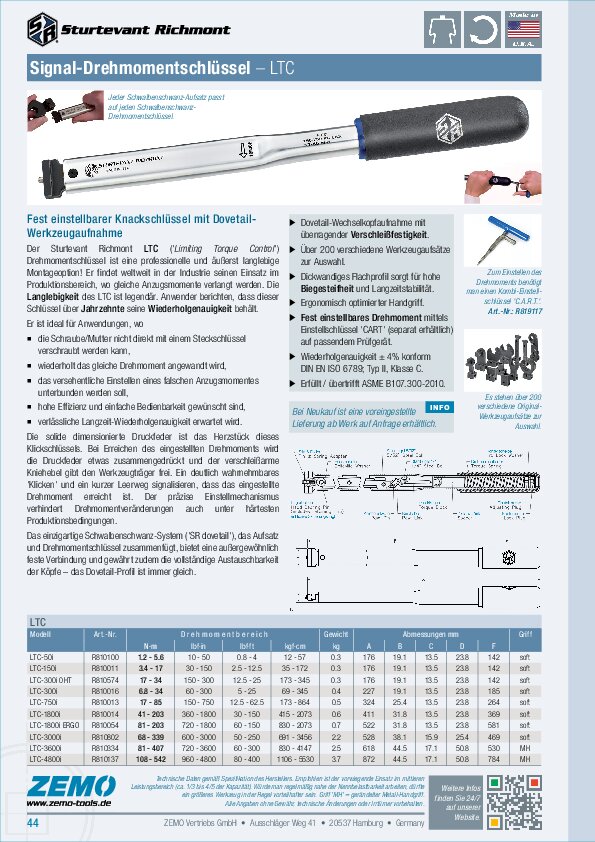

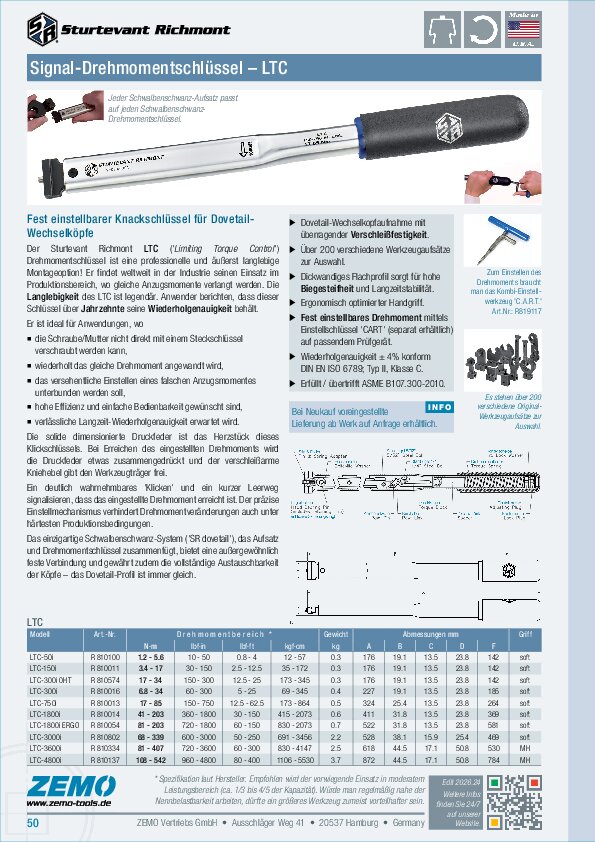

Sturtevant Richmont LTC Drehmomentschlüssel

Kapazität 6 / 17 / 34 / 85 / 200 / 340 / 400 / 540 Nm

Fest einstellbarer Signal-Drehmomentschlüssel mit Dovetail-Werkzeugaufnahme

SR‘s einzigartige Schwalbenschwanz-Werkzeugaufnahme (Dovetail), die Aufsatz und Grundgerät zusammenfügt, bietet eine außergewöhnlich feste Verbindung und gewährt zudem die vollständige Austauschbarkeit der Köpfe. Wettbewerber finden es notwendig, die Größe des fügenden Anschlusses bei höheren Drehmomentwerten anzupassen und verursachen dadurch eine Erhöhung der Anzahl verschiedener Schlüssel und Köpfe bei Einbuße der Austauschbarkeit. Das SR Schwalbenschwanz-Design hingegen vermeidet diesen unnötigen Anstieg der Kauf- und Besitzkosten, trägt zur Betriebsflexibilität bei und erhöht Ihre Kapitalrendite (ROI)!

Sturtevant Richmont's LTC ('Limiting Torque Control') Knackschlüssel findet sein Haupteinsatzgebiet im Produktionsbereich, wo gleiche Drehmomente verlangt werden. Er ist ideal für Anwendungen, wo

die Schraube/Mutter nicht direkt mit einem Steckschlüssel verschraubt werden kann,
wiederholt das gleiche Drehmoment angewandt wird,
das versehentliche Einstellen eines falschen Anzugsmomentes unterbunden werden soll,
hohe Effizienz und einfache Bedienbarkeit verlangt sind,
hohe Wiederholgenauigkeit gefordert wird.

Die solide dimensionierte Druckfeder ist das Herzstück dieses Drehmomentschlüssels. Bei Erreichen des eingestellten Drehmoments wird die Druckfeder etwas zusammengedrückt und der verschleißarme Kniehebel gibt den Werkzeugträger frei. Ein deutlich hörbares "Klicken" und ein kurzer Leerweg zeigen an, dass das eingestellte Drehmoment erreicht ist.

Mittels optionalem Einstell-/Konterschlüssel "CART" lässt sich das Drehmoment auf einem Prüfgerät in beliebiger Maßeinheit einstellen. Der präzise Einstellmechanismus verhindert Drehmomentveränderungen auch unter härtesten Produktionsbedingungen. Das Prüfgerät sollte eine Genauigkeit von mindestens ± 1% erbringen. Geeignete Geräte finden Sie in unserem Produktsegment „Messtechnik“.

Leistungsmerkmale

Wiederholgenauigkeit ± 4% des angezeigten Wertes (innerhalb 20-100% der Kapazität).
Übertrifft ASME B107.300-2010 sowie DIN EN ISO 6789.
Schwalbenschwanzführung mit hoher Biegesteifheit und Verschleißfestigkeit.
Über 200 verschiedene auswechselbare Werkzeugköpfe zur Auswahl.
Dickwandiges Kastenprofil sorgt für hohe Langzeitstabilität.
Drehmomentjustage mittels optionalem Einstellschlüssel 'CART' und passendem Prüfgerät.

Lieferumfang

Drehmomentschlüssel LTC
Original-Bedienungsanleitung (engl.)
PLUS: deutsche Übersetzung (pdf) einfach @ anfordern

Optionen / Zubehör

Voreingestellte Auslieferung ab Werk auf Anfrage
R819117 = Einstellwerkzeug "CART"
R853601 = Griffverlängerung (bis Modell 3000i)

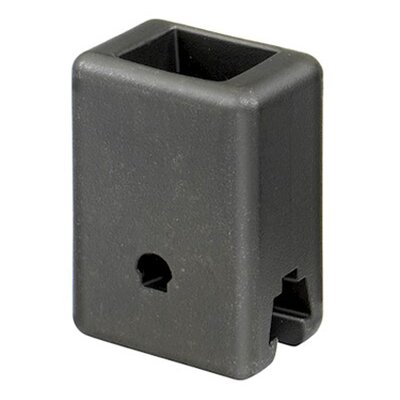

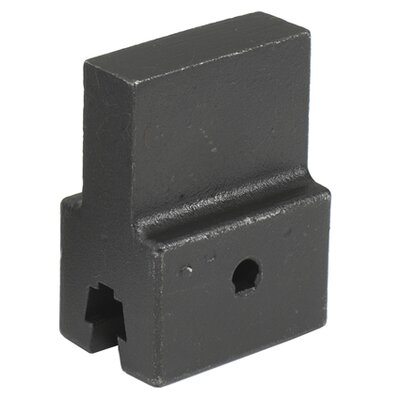

Auswechselbare Werkzeugköpfe mit Schwalbenschwanz

Service / Info

FAQ: Dovetail / Schwalbenschwanz – Ein Profil. Zwei Mittenabstände. That's it.
FAQ: Mittenabstand – Die Hebellänge beeinflusst das Drehmoment
FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789
FAQ: Umrechnungsfaktoren zum Konvertieren verschiedener Drehmoment-Maßeinheiten
FAQ: Vergleichsliste frühere Modelle

PDF: Katalog mit weiteren Infos
PDF: Bedienungsanleitung deutsch per E-Mail anfordern

Fragen zum Produkt? Benötigt Ihr Sturtevant Richmont Drehmomentschlüssel eine Prüfung? Kalibrierung? Reparatur?
Rufen Sie uns gern an. Oder e-Mailen Sie...

NATO/BW Freigabe (NSN/VN)

5120-01-394-4254 = 810100 = LTC50I
5120-01-394-4255 = 810016 = LTC300I
5120-01-394-4256 = 810013 = LTC750I
5120-01-394-4257 = 810011 = LTC150I
5120-01-394-4258 = 810014 = LTC1800I
5120-01-394-4259 = 810334 = LTC3600I
5120-01-394-4261 = 810102 = LTC1200I

Serie LTC – Schwalbenschwanz

Modell	Art.-Nr.	Drehmoment [lbf·in]	Drehmoment [N·m]	Gewicht [kg]	Länge [mm]	Griff
LTC 50i	R 810100	10 - 50	1.13 - 5.6	0.3	175	Soft
LTC 150i	R 810011	30 - 150	3.4 - 17	0.3	175	Soft
LTC 300i 0HT	R 810574	150 - 300	17 - 34	0.3	175	Soft
LTC 300i	R 810016	60 - 300	6.8 - 34	0.4	224	Soft
LTC 750i	R 810013	150 - 750	17 - 85	0.6	319	Soft
LTC 1800i	R 810014	360 - 1800	41 - 203	0.7	405	Soft
LTC 1800i ERGO	R 810054	360 - 1800	41 - 203	0.7	498	Soft
LTC 3000i *	R 810802	600 - 3000	68 - 339	2.2	520	Soft
LTC 3600i *	R 810334	720 - 3600	81 - 407	2.5	618	MG
LTC 4800i *	R 810137	960 - 4800	108 - 542	3.7	872	MG

Die aktuellen Modelle bis 3000i (~340 Nm) sind mit einem ergonomisch optimierten gepolsterten Handgriff ausgestattet (die Vorgängerbaureihe hatte einen Vinyl-Handgriff). Das aufgeprägte SR-Logo markiert den optimalen Kraftangriffspunkt. Größenbedingt entfällt dieser Kunststoffgriff bei den Modellen ab 3600i (~400 Nm), stattdessen haben jene einen gerändelten Metallgriff (MG).

In der Tabelle angegeben ist der Drehmomenbereich nach DIN EN ISO 6789 (20–100% der Kapazität, Newtonmeter-Werte gerundet). Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität), um ein Überziehen zu vermeiden. Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.
