Sturtevant Richmont BH Ringschlüssel-Aufsatz

Mittenabstand 36.5 mm (1 7/16 Zoll)

Einsteck-Ringschlüssel für Dovetail-Drehmomentschlüssel

Auswechselbarer Werkzeugkopf mit Sturtevant Richmont Schwalbenschwanz-Aufnahme (Dovetail). Verwendbar mit SR Drehmomentschlüsseln der Serie LTC, Serie SLTC, Serie SLTC-FM, Serie DTC, Serie Exacta, sowie Serie CCM.

Ringschlüssel-Aufsätze sind ideal, wenn:

der gesamte Sechskant der Schraube oder Mutter umschlossen werden kann,
ein hohes Anzugsmoment gefordert ist.

Praktisch alle auswechselbaren SR Köpfe werden einzeln aus legiertem Stahl gegossen. Dieses Herstellungsverfahren liefert eine Festigkeit und Lebensdauer, die durch die landläufigere „Cut & Weld“ Methode kaum erreicht wird.

Um konstante Anzugsmomente nach Auswechseln der Köpfe zu erzielen, muss die Hebellänge exakt gleich bleiben. SR Werkzeugköpfe haben präzise denselben Abstand vom Schwalbenschwanzgrund bis zur Drehachse der Schraube oder Mutter. Dieser gleichbleibende “Mittenabstand” (vgl. FAQ) ist sehr schwierig zu erreichen mit dem „Cut & Weld“ Verfahren.

Merkmale

12-Punkt Kraftübertragung
SR Schwalbenschwanzaufnahme mit überragender Biegesteifheit und Verschleißfestigkeit
Mittenabstand 36,5 mm (1 7/16 Zoll)
Gegossene Werkzeugstahllegierung, brüniert

Ringschlüssel BH (mm)

Modell	Art.-Nr.	SW [mm]	max. Drehmoment [N·m]	max. Drehmoment [lbf·in]	Mittenabstand [mm]
BH-7 MM	R 809301	7	28	250	36.5
BH-8 MM	R 809302	8	39	350	36.5
BH-9 MM *)	R 809303 *)	9	50	450	36.5
BH-10 MM	R 809230	10	50	450	36.5
BH-11 MM	R 809231	11	73	650	36.5
BH-12 MM	R 809304	12	96	850	36.5
BH-13 MM	R 809232	13	96	850	36.5
BH-14 MM	R 809233	14	119	1050	36.5
BH-15 MM	R 809234	15	141	1250	36.5
BH-16 MM	R 809305	16	141	1250	36.5
BH-17 MM	R 809235	17	163	1450	36.5
BH-18 MM	R 809306	18	163	1450	36.5
BH-19 MM	R 809236	19	203	1800	36.5
BH-20 MM	R 809309	20	225	1990	36.5
BH-21 MM	R 809307	21	237	2100	36.5
BH-22 MM	R 809308	22	271	2400	36.5
BH-24 MM	R 809237	24	305	2700	36.5
BH-26 MM	R 809312	26	355	3150	36.5
BH-27 MM	R 809352	27	355	3150	36.5

Ringschlüssel BH (Zoll)

Modell	Art.-Nr.	SW [Zoll]	max. Drehmoment [lbf·in]	max. Drehmoment [N·m]	Mittenabstand [Zoll]
BH-1/4	R 819060	1/4	250	28	1 7/16
BH-5/16	R 819061	5/16	350	39	1 7/16
BH-3/8	R 819062	3/8	450	50	1 7/16
BH-7/16	R 819063	7/16	650	73	1 7/16
BH-1/2	R 819064	1/2	850	96	1 7/16
BH-9/16	R 819065	9/16	1050	119	1 7/16
BH-5/8	R 819066	5/8	1250	141	1 7/16
BH-11/16	R 816067	11/16	1450	163	1 7/16
BH-3/4	R 819068	3/4	1800	203	1 7/16
BH-7/8	R 819070	7/8	2400	271	1 7/16
BH-15/16	R 819071	15/16	2700	305	1 7/16
BH-1	R 819072	1	3000	339	1 7/16
BH-1.1/16	R 819073	1.1/16	3150	355	1 7/16
BH-1.1/8	R 819074	1.1/8	3300	373	1 7/16
BH-1.1/4	R 819075	1.1/4	3600	406	1 7/16

*) Auslaufmodell -- lieferbar solange Vorrat reicht.

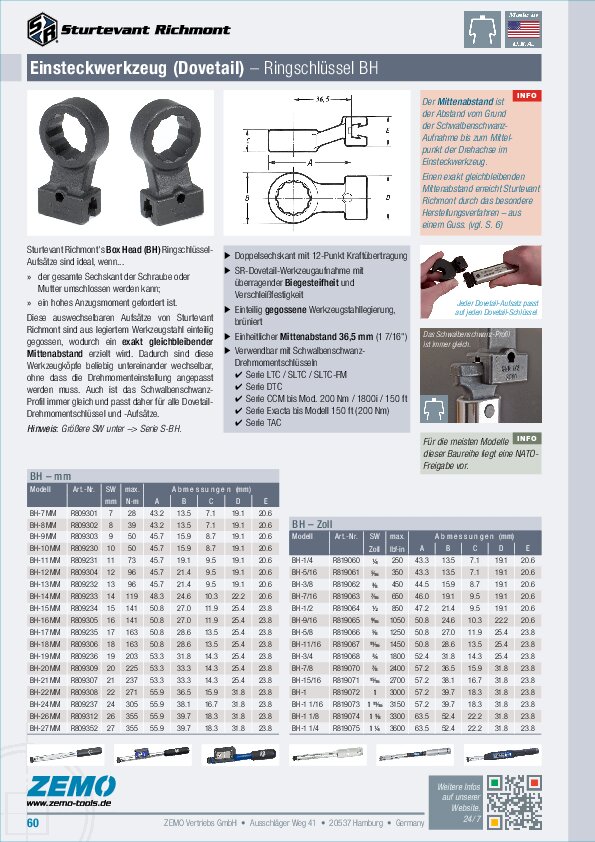

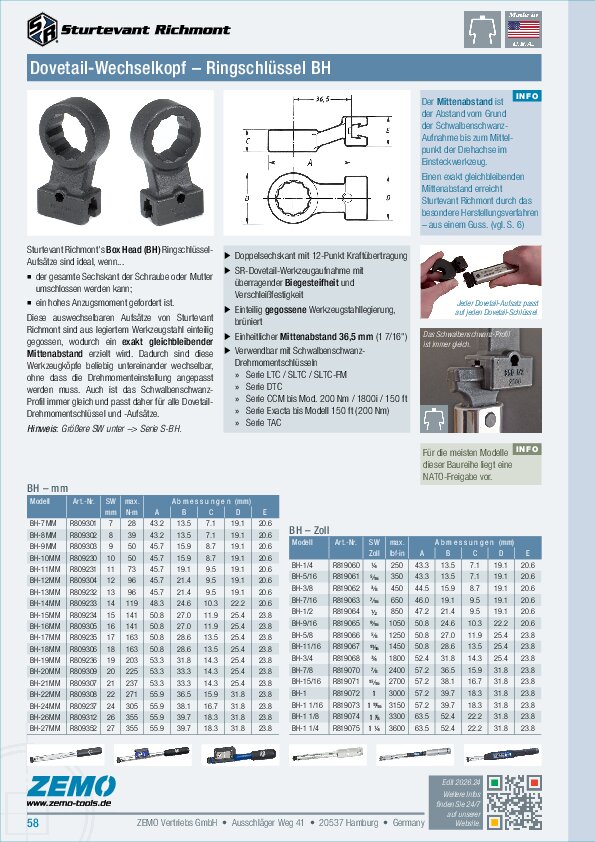

Weitere Maßangaben im Datenblatt (s. Downloads). Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
