Fest einstellbarer Signal-Drehmomentschlüssel mit Überwachung des Schraubvorgangs per Funk
Wenn ein Klick-Drehmomentschlüssel auf einer Verschraubung betätigt wird, entsteht beim Lastwechsel ein kleines Zeitfenster zwischen Auslösen und Entspannen des Schlüssels ("Klick-Zyklus"). Der SLTC-FM benutzt daher einen Timer, um diese Zeitspanne zu erkennen. Der gekoppelte Controller vergleicht diese mit den eingegebenen Parameter-Sollwerten und gibt dem Bediener sofortige Rückmeldung über iO oder NiO des Schraubvorgangs.
Der SLTC-FM basiert auf Sturtevant Richmont's bewährten Baureihen LTC und LTCR, besitzt jedoch einen zusätzlichen FM-Signaltransmitter seitlich am Gehäuse. Mit Betätigung des Schlüssels wird das Schaltsignal ausgelöst und über bis zu 16 Meter Funkstrecke zum Controller gesendet (XBee, IEEE 802.15.4, kein ZigBee).
Auf insgesamt 12 Kanälen erfolgt eine eindeutige Adressierung jedes einzelnen SLTC-FM Drehmomentschlüssels, vergleichbar e-Mail System, so dass auch bei parallelem Gebrauch mehrerer Controller mit Funkschlüsseln keine Interferenzen auftreten. Zur Sicherstellung der Übertragung wird jedes FM-Signal bis zu 5 mal gesendet, Übertragungszeit jeweils ca. 30 Millisekunden. Durch wechselseitige (2-Wege) Kommunikation wird der Empfang bestätigt.
Arbeitszeit und -wege werden eingespart, da für Sturtevant Richmont's batteriegespeiste Funkschlüssel keine zeitraubenden Ladevorgänge erforderlich sind. Wenn ein Austausch der Batterie ansteht, ist dies im Handumdrehen erledigt. Mit einer AAA Microzelle (1200 mAh) schafft der SLTC-Schlüssel beeindruckende 50.000 bis 70.000 Signalübertragungen. Dadurch ist das System auch für Mehrschichtbetrieb hervorragend geeignet.
Mittels optionalem Einstellwerkzeug CART lässt sich das Drehmoment auf einem Prüfgerät stufenlos verstellen. Der präzise Einstellmechanismus verhindert Drehmomentveränderungen auch unter härtesten Produktionsbedingungen. Das Prüfgerät sollte eine Genauigkeit von mindestens ± 1% erbringen. Geeignete Geräte finden Sie in unserem Produktsegment „Messtechnik“.
Leistungsmerkmale
Lieferumfang
Optionen / Zubehör / Ersatz
Batteriehinweise
Service / Info
Modell | Art.-Nr. | Drehmoment [N·m] | Drehmoment [lbf·in] | Wkzg-Aufn | Länge [mm] | Gewicht [kg] | Griff |
---|---|---|---|---|---|---|---|
SLTC24FM 50i | R 810411 | 1.2 - 5.6 | 10 - 50 | Dovetail | 176 | 0.3 | Soft |
SLTC24FM 150i | R 810412 | 3.4 - 17 | 30 - 150 | Dovetail | 176 | 0.3 | Soft |
SLTC24FM 300i 0HT | R 810410 | 17 - 34 | 150 - 300 | Dovetail | 181 | 0.3 | Soft |
SLTC24FM 300i | R 810413 | 6.8 - 34 | 60 - 300 | Dovetail | 227 | 0.4 | Soft |
SLTC24FM 750i | R 810414 | 17 - 85 | 150 - 750 | Dovetail | 324 | 0.6 | Soft |
SLTC24FM 1800i | R 810415 | 41 - 203 | 360 - 1800 | Dovetail | 411 | 0.8 | Soft |
SLTC24FM 1800i ERGO | R 810421 | 41 - 203 | 360 - 1800 | Dovetail | 522 | 1.0 | Soft |
SLTC24FM 3000i | R 810420 | 68 - 339 | 600 - 3000 | Dovetail | 528 | 2.2 | Soft |
SLTC24FM 3600i | R 810417 | 81 - 406 | 720 - 3600 | Dovetail | 618 | 2.5 | MG |
SLTC24FM 4800i | R 810418 | 108 - 542 | 960 - 4800 | Dovetail | 872 | 3.7 | MG |
Modell | Art.-Nr. | Drehmoment [N·m] | Drehmoment [lbf·in] | 4kt [Zoll] | Länge [mm] | Gewicht [kg] | Griff |
---|---|---|---|---|---|---|---|
SLTCR24FM 750i | R 810423 | 17 - 85 | 150 - 750 | 3/8 | 365 | 0.6 | Soft |
SLTCR24FM 1800i | R 810424 | 41 - 203 | 360 - 1800 | 1/2 | 466 | 0.8 | Soft |
SLTCR24FM 1800i ERGO | R 810425 | 41 - 203 | 360 - 1800 | 1/2 | 577 | 0.9 | Soft |
SLTCR24FM 3000i | R 810416 | 68 - 339 | 600 - 3000 | 1/2 | 575 | 2.2 | Soft |
SLTCR24FM 7200i | R 810419 | 163 - 813 | 1440 - 7200 | 3/4 | 949 | 4.5 | MG |
Batteriehinweis: Der mechanische SLTC-FM Funk-Klickschlüssel kann mit entweder einer 1.5V Alkaline- oder einer 1.2V NiMH-Microzelle (IEC HR03) betrieben werden. Um Ihnen die erste Inbetriebnahme zu erleichtern, liefert Sturtevant den SLTC-FM mit einer Alkalibatterie (IEC LR03) aus, so dass Sie das Drehmoment einstellen, die Batterie einlegen und loslegen können.
Handgriff: Die Modelle bis 3000i (340 Nm) sind mit einem ergonomisch optimierten weichen Handgriff ausgestattet. Das aufgeprägte SR-Logo markiert den optimalen Kraftangriffspunkt. Größenbedingt entfällt dieser Kunststoffgriff bei den Modellen ab 3600i (400 Nm), stattdessen haben jene einen gerändelten Metallgriff (MG).
In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.

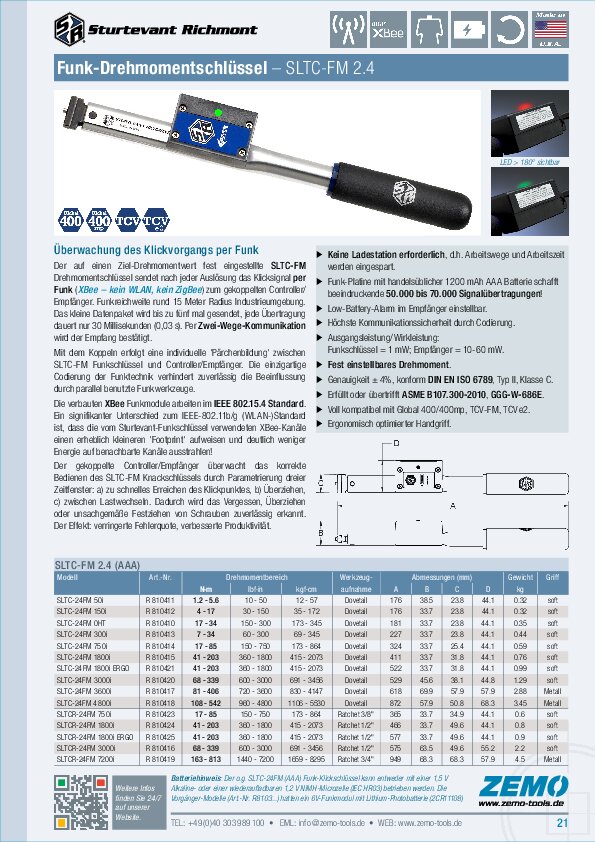

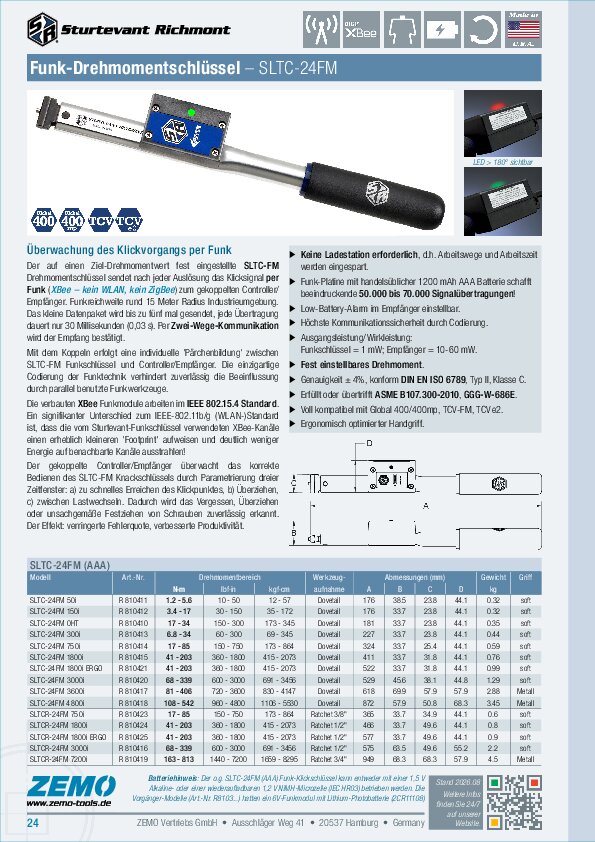

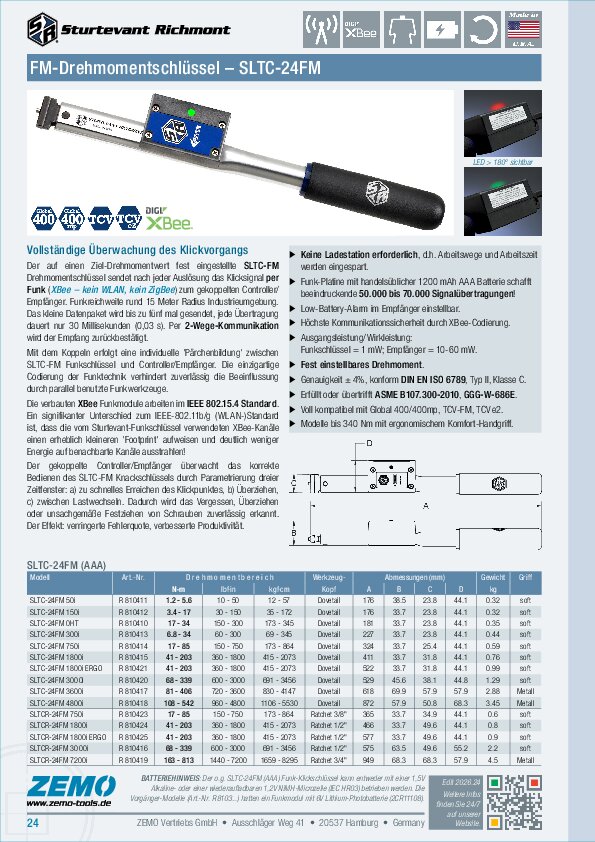

Weitere Maßangaben im Datenblatt (s. Downloads). Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
