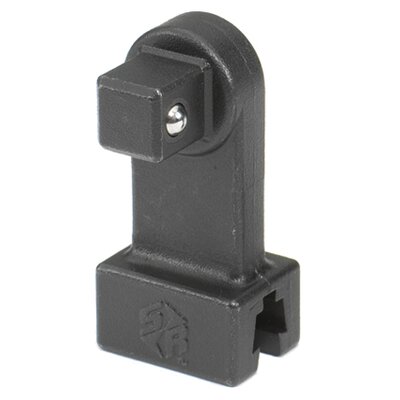

Einsteck-Vierkantabtrieb für Dovetail-Drehmomentschlüssel
Auswechselbarer Vierkantabtrieb mit Sturtevant Richmont Schwalbenschwanz-Aufnahme (Dovetail). Verwendbar auf SR Drehmomentschlüsseln der Baureihen CCM, LTC, BLT, SLTC, DTC und Exacta bis 200 Nm.
Starre Vierkantabtrieb-Aufsätze sind ideal, wenn: a) der Knackschlüssel auf einem Prüfgerät kalibriert wird; b) die Schraube/Mutter mit einem Steckschlüssel verschraubt werden kann; c) ein geringer Drehweg zum Erreichen des vorgegebenen Drehmoments genügt.

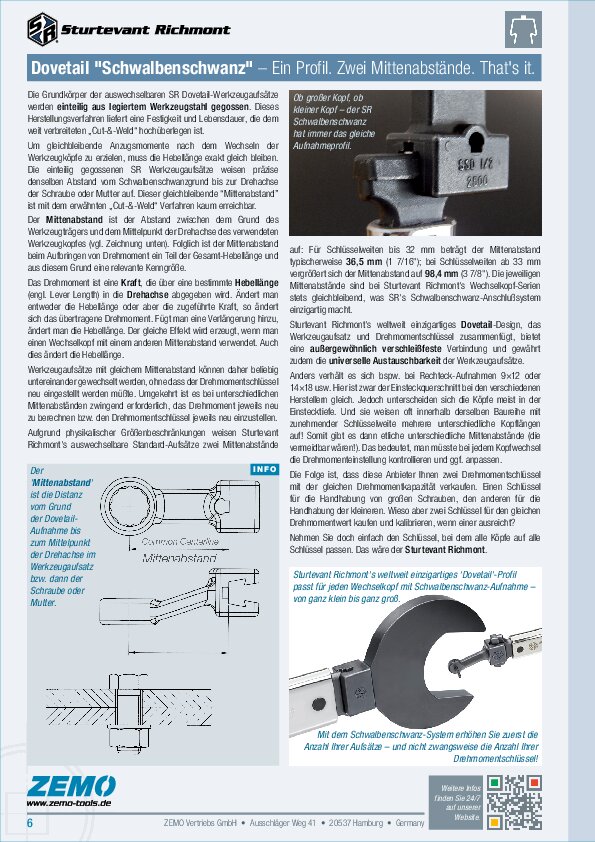

Sturtevant Richmont‘s einzigartiges Dovetail-Design, das Aufsatz und Knackschlüssel zusammenfügt, bietet eine außergewöhnlich feste Verbindung und gewährt zudem die vollständige Austauschbarkeit der Köpfe.
Merkmale
NATO Freigabe (NSN)

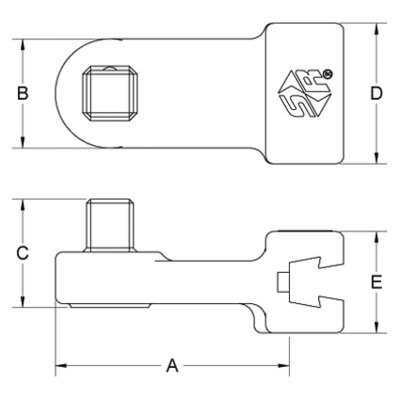

Modell | Art.-Nr. | 4-kt. [Zoll] | max. Drehmoment [lbf·in] | max. Drehmoment [N·m] | Mittenabstand [mm] |
---|---|---|---|---|---|
SD-1/4 | R 819057 | 1/4 | 250 | 28 | 36.5 |
SD-3/8 | R 819058 | 3/8 | 1250 | 141 | 36.5 |
SD-1/2 | R 819059 | 1/2 | 2500 | 282 | 36.5 |

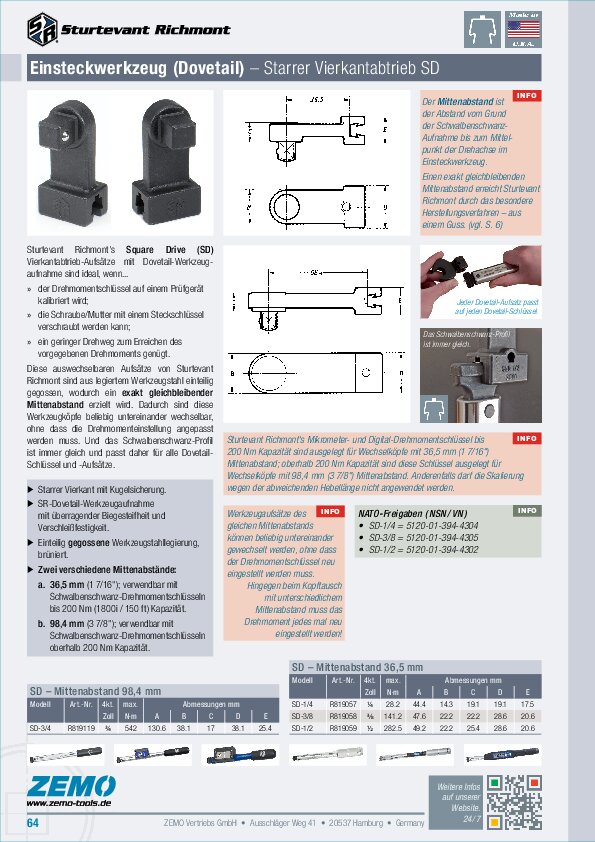

Weitere Maßangaben im Datenblatt (s. Downloads). Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
