Sturtevant Richmont Global 400 / 400mp Drehmomentwerkzeug-Controller

FM 2,4 GHz XBee-Pro

Netzwerkfähiges Drehmoment-Fehlerprüfsystem

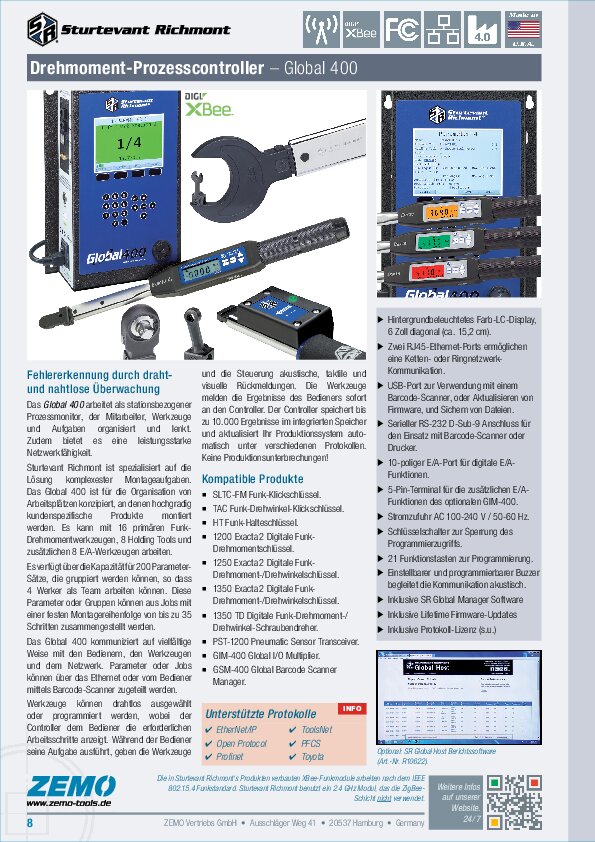

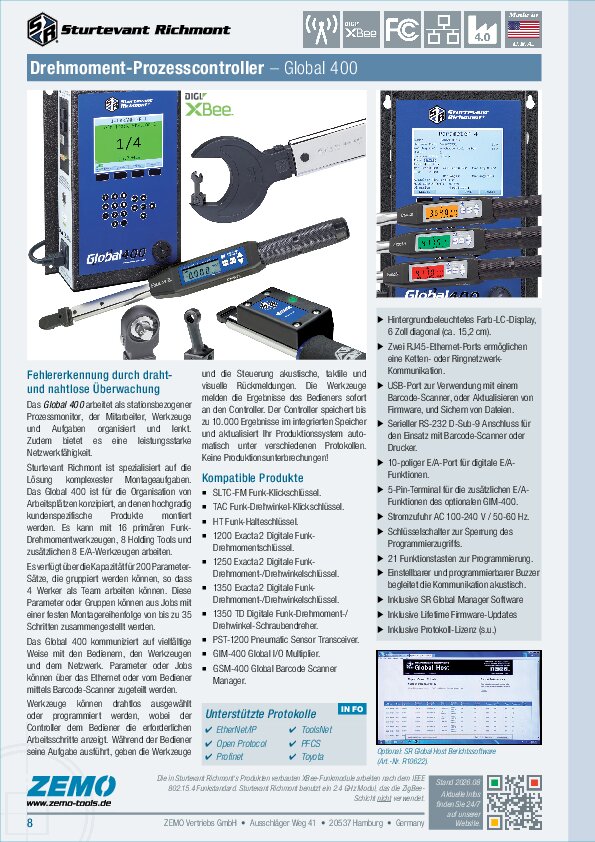

Das Global 400 arbeitet als stationsbezogener Prozess-Controller, der Mitarbeiter, Werkzeuge und Aufgaben organisiert und lenkt. Es bietet außerdem eine leistungsstarke Netzwerkfähigkeit, die weit über die der Global 8 und Global 100 Serie hinaus reicht.

Mixed Model Manufacturing Mandates Flexibility

Sturtevant Richmont ist spezialisiert auf die Lösung komplexer Montageaufgaben. Das Global 400 ist für die Organisation von Arbeitsplätzen konzipiert, an denen hochgradig kundenspezifische Produkte montiert werden. Es kann mit 16 primären Drehmomentwerkzeugen, 8 Holding Tools und zusätzlichen 8 E/A-Werkzeugen arbeiten. Es hat die Kapazität für 100 Sätze von Parametern, die gruppiert werden können, so dass 4 Bediener als Team arbeiten können. Diese Parameter oder Gruppen können zu Aufträgen mit einer festen Aufbaureihenfolge von 35 Schritten gebildet werden.

Mixed Model Manufacturing Mandates Communication

Das Global 400 kommuniziert auf verschiedene Arten mit den Betreibern, den Werkzeugen und Ihrem Netzwerk. Parameter oder Jobs können über das Ethernet oder vom Bediener über einen Barcode-Scanner zugeteilt werden. Werkzeuge können drahtlos ausgewählt oder programmiert werden, während der Controller dem Bediener die erforderlichen Arbeiten anzeigt. Wenn der Bediener seine Aufgabe erledigt, bieten die Werkzeuge und die Steuerung eine akustische, taktile und visuelle Anleitung. Die Tools geben dem Controller eine sofortige Benachrichtigung über die Ergebnisse des Bedieners. Der Controller speichert bis zu 10.000 Ergebnisse im integrierten Speicher und aktualisiert Ihr Produktionssystem automatisch über mehrere Protokolle. Keine Produktionsunterbrechungen!

Gemeinsame Merkmale

6 Zoll diagonal, hinterleuchtetes Farb-LC-Display.
2x RJ45-Ethernet-Ports ermöglichen eine Ketten- oder Ringnetzwerk-Kommunikation.
USB-A Buchse zur Verwendung mit einem Strichcodescanner, oder Aktualisieren von Firmware, und Speichern von Dateien.
RS-232 D-Sub-9 Anschluss für den Einsatz mit seriellem Barcode-Scanner oder seriellem Drucker.
10-Pin I/O-Port für digitale E/A-Funktionen.
5-Pin Anschluss für die zusätzlichen E/A-Funktionen des optionalen GIM400.
Spannungsversorgung AC 100-240 V / 50-60 Hz.
Schlüsselschalter für den Programmierzugriff/sperre. 21 Funktionstasten zur Programmierung.
Einstellbarer und programmierbarer Piepser für die Audiokommunikation.
Global Manager Software (inklusive)

Unterstützte Protokolle

EtherNet IP
Open Protocol
Profinet
ToolsNet
PFCS
Toyota

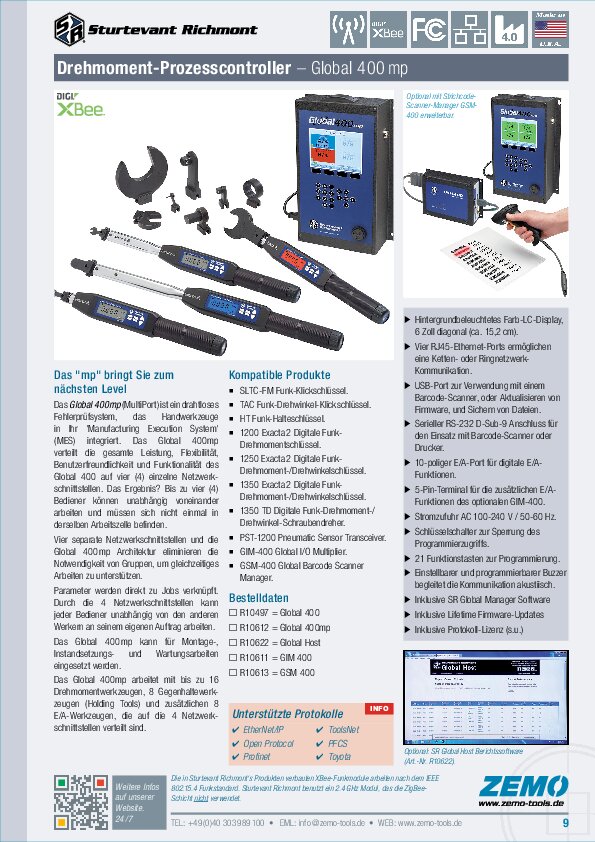

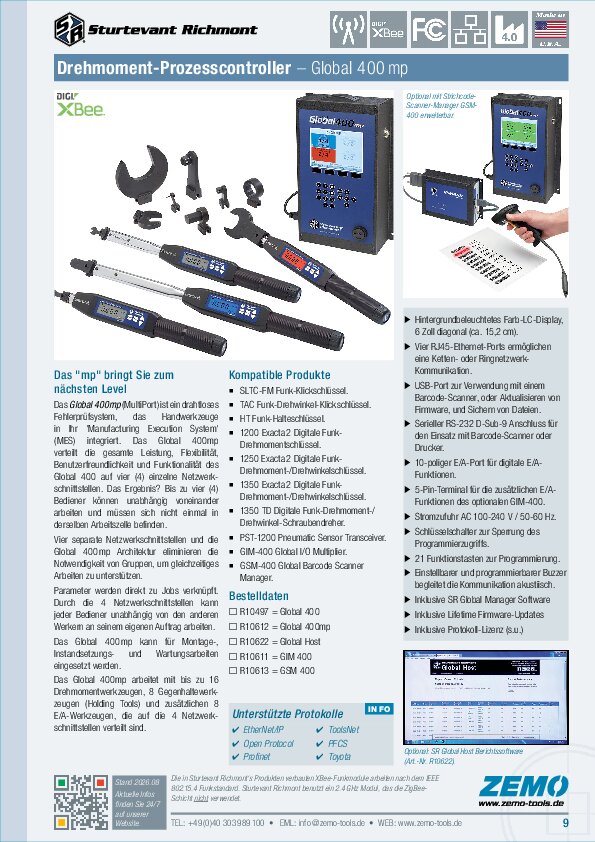

Das "mp" bringt Sie zum nächsten Level

Das Global 400mp (multi-port) verteilt alle Leistungsmerkmale, Flexibilität, Benutzerfreundlichkeit und Funktionen des Global 400 über vier (4) individuelle Netzwerkschnittstellen. Das Ergebnis: Bis zu vier (4) Operatoren können unabhängig arbeiten und müssen nicht einmal in derselben Arbeitszelle sein. Vier separate Netzwerkschnittstellen und die Global 400mp Architektur eliminieren die Notwendigkeit von Gruppen, um gleichzeitige Arbeit zu unterstützen. Parameter werden direkt in Jobs gebildet. Mit 4 Netzwerkschnittstellen kann jeder Bediener unabhängig von den anderen Bedienern an seinem eigenen Job arbeiten. Das Global 400mp kann für Montage-, Reparatur- und Wartungsarbeiten eingesetzt werden. Es arbeitet mit bis zu 16 Drehmomentwerkzeugen, 8 Gegenhaltewerkzeugen (neu) und 8 I/O-Werkzeugen, die auf die 4 Netzwerkschnittstellen aufgeteilt sind.

Optionen / Zubehör

GIM400 – Global Input/Output Multiplier
Der GIM-400 ist ein sehr flexibles Zubehör für Global 400 und Global 400mp. Es handelt sich praktisch um eine Windows-basierte SPS, die mit der Freeware 'Global Manager' konfiguriert werden kann, die jedem Steuergerät beiliegt. Es kann so konfiguriert werden, dass es 24V DC zur Versorgung der 16 E/A bereitstellt. Durch Hinzufügen von 3 weiteren GIM-400 ist eine Gesamtanzahl von 64 E/A möglich. Ein einzelnes GIM-400 kann auch so konfiguriert werden, dass es binär mit einer SPS verbunden werden kann und bis zu 100 E/A bereitstellt. Ein serielles Buskabel mit allen entsprechenden Phoenix-Steckern wird mit dem GIM-400 geliefert.

GSM400 – Global Barcode Scanner Manager
Der GSM400 ist ein perfektes Zubehör für das Global 400mp. Er wird über den USB-Anschluss (an der Seite des Global 400mp) betrieben und ermöglicht den Anschluss von bis zu vier (4) seriellen Barcodescannern. Jeder Scanner kann einer Netzwerkschnittstelle zugewiesen werden, und das GSM sorgt für die Kopplung von Scanner und Schnittstelle.

Global Host Software
Global Host führt die Daten aller verbundenen Drehmomentwerkzeuge an einem Ort zusammen. Es ist einfach zu bedienen und bietet leistungsstarke Business-Intelligenz für Ihre Drehmomentqualität. Global Host läuft über SQL Server.

> Mit Global Host können Sie alle Drehmomentdaten von allen Drehmomentwerkzeugen in einer Datenbank konsolidieren. Das gilt auch für Elektro-Drehschrauber (DC Nutrunner).

> Global Host ist unabhängig von Netzwerkausfällen. Da Global Host bei jedem Controller und jedem Tool im Netzwerk abonniert ist, fragt es kontinuierlich jedes Element im Netzwerk ab und kennt den Status und die Zählerstände der einzelnen Tools. Fällt das Netzwerk aus, kann die Arbeit fortgesetzt werden. Wie wird diese Arbeit erfasst? Global Host sieht sich die Historie an und stellt fest, dass das Werkzeug X bei der letzten Kommunikation 93 Verschraubungen im Historienprotokoll aufwies. Die aktuelle Anzahl der Schraubvorgänge für dieses Werkzeug könnte nun 118 betragen. Der Global Host ruft automatisch die Daten für die Verschraubungen 94 bis 118 ab, so dass das Verlaufsprotokoll vollständig auf dem neuesten Stand ist.

> Webbasierte Berichte sind überall im Netz in Echtzeit verfügbar. Sie können Global Host an einen großen Bildschirm in Ihrem Montagebereich anschließen. Sie können sich auch anmelden, um zusätzliche Daten zu sehen, die nicht auf dem Bildschirm angezeigt werden. Sie bestimmen, welche Daten auf Ihrem Bildschirm und in Ihren Berichten angezeigt werden. Wenn Sie ein Element zu den Berichten hinzufügen, wird auch die Historie einbezogen.

> Exportieren Sie die Daten nach Excel, Power BI, Access, Tableau oder in andere Programme, um sie zu sortieren und zu analysieren. Es gibt zusätzliche Daten, die Sie vielleicht nicht auf dem Display sehen möchten. So erhalten Sie aussagekräftige Informationen über den Zustand Ihrer Montageprozesse und die verwendeten Werkzeuge.

> Automatisch ausgelöste Druckfunktionalität, basierend auf einer Gruppenbatchfunktion, so dass Sie eine „digitale Geburtsurkunde“ für jede von Ihnen produzierte Baugruppe drucken können. Sie können eine Vielzahl von Druckern verwenden, um diese Etiketten zu drucken. Sie können die Informationen, die Sie auf jedem Etikett haben möchten, individuell anpassen.

> Sie können Global Host kostenlos testen. Die kostenlose Testversion ist 24 Stunden lang gültig für zwei Tools und einen Controller. Nach vierundzwanzig Stunden werden die Daten gelöscht und die 24h-Testdauer startet von vorn. Es gibt keine Begrenzung, wie lange Sie die kostenlose Testversion nutzen können. Denken Sie aber daran, dass die Testversion die Daten nur für einen Tag speichert.

Bestelldaten
