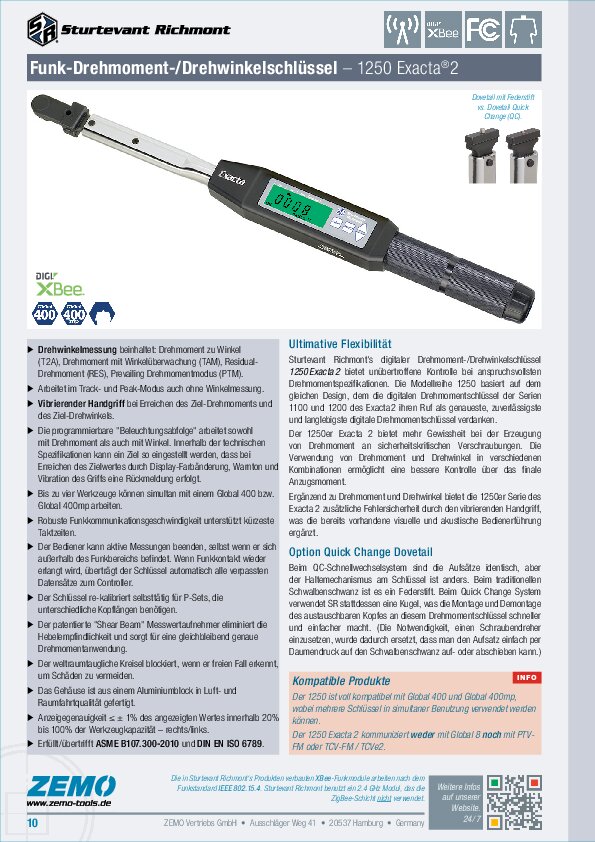

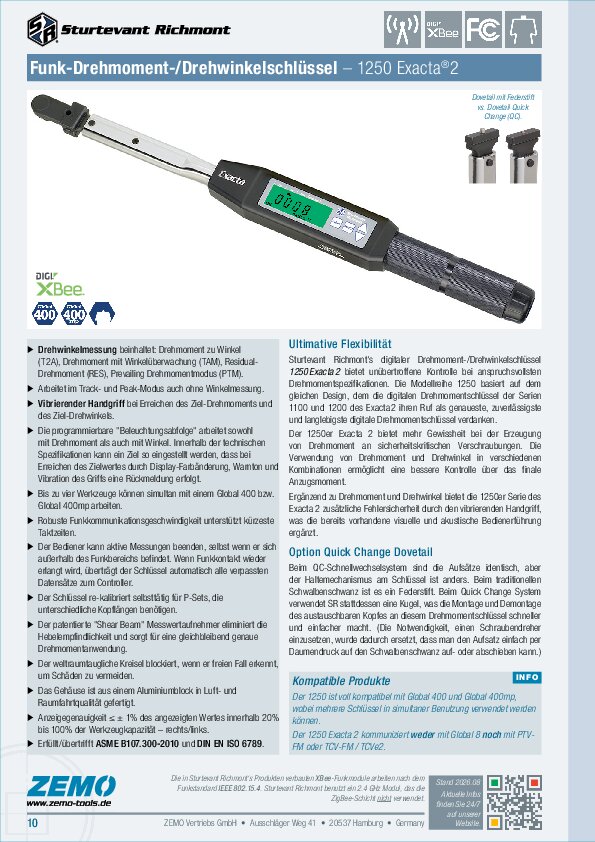

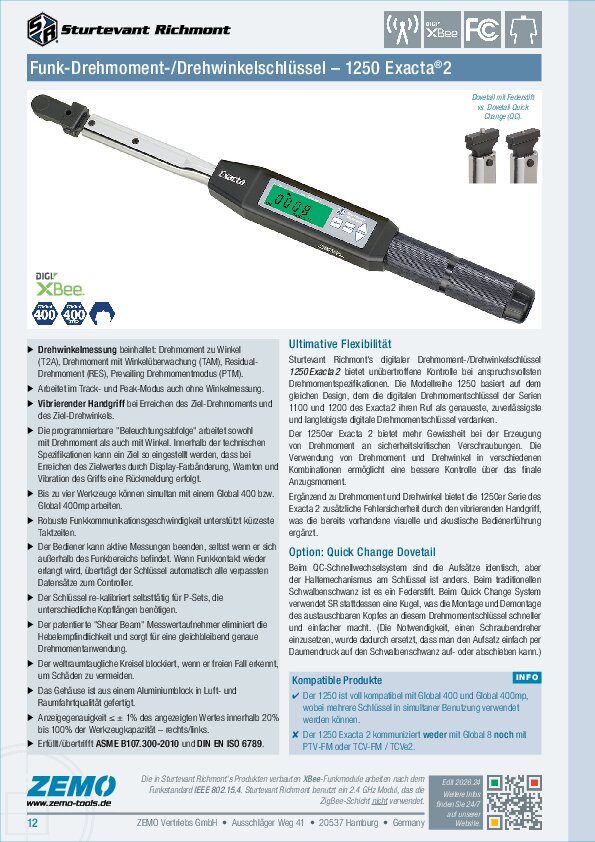

Sturtevant Richmont 1250 Exacta 2 Drehmoment-Drehwinkelschlüssel

Elektronischer Drehmomentschlüssel/Drehwinkelschlüssel mit Digitalanzeige und Funk-Übertragung

Der digitale Drehmoment-Drehwinkelschlüssel 1250 Exacta 2 bietet Ihnen die ultimative Kontrolle über die anspruchsvollsten Drehmomentspezifikationen an Ihren sicherheitskritischen Schraubverbindungen. Die Verwendung von Drehmoment und Drehwinkel in verschiedenen Kombinationen ermöglicht eine bessere Kontrolle über das Endergebnis des Anzugsmoments.

Der 1250 Exacta 2 ist vollständig kompatibel mit den Prozessmonitoren Global 400 und Global 400mp, auch wenn mehrere Werkzeuge mit gleichzeitigem Einsatz gefordert sind.

Die robuste XBee Funkkommunikation unterstützt kürzeste Taktzeiten. Der Bediener kann einen aktiven P-Set abschließen, auch wenn die Funkverbindung unterbrochen ist. Sobald die Funkverbindung wieder besteht, lädt der 1250 Exacta-Schlüssel automatisch alle verpassten P-Set-Daten hoch.

Zusätzlich zu Drehmoment und Drehwinkel bietet der neue 1250 Exacta 2 zusätzliche Fehlersicherheit durch Bediener-Führung. Die programmierbare „Beleuchtungssequenz“ funktioniert sowohl mit Drehmoment als auch mit Winkel. Innerhalb der Spezifikationen kann ein Ziel so eingestellt werden, dass das Erreichen des Zielwertes mit einem Farbwechsel des Displays und einer Griffvibration quittiert wird, wenn die Sollwerte für Drehmoment und Winkel erreicht sind.

Fünf-Operationsmodi

• T2A: Misst zuerst das Drehmoment und dann den Grad der Schraubendrehung, um die Schraube um einen bestimmten Betrag zu dehnen. Diese genau gesteuerte Dehnung der Schraube sorgt für eine höhere Wiederholgenauigkeit als die Verwendung des Drehmoments allein.
• TAM: Misst das Drehmoment und gewährleistet gleichzeitig eine ausreichende Winkeldrehung. Hilft bei der Erkennung von „doppelt angezogenen“ Schrauben und variierenden Verbindungsgegebenheiten.
• PTM: Berücksichtigt die Reibung von Sicherungsmuttern.
• RES: Überprüft den Drehmomentwert von zuvor angezogenen Befestigungselementen mit größerer Genauigkeit (Weiterzug).
• PEAK: Reine Drehmomentmessung ohne Winkelmessung.

Features

• Anzeigegenauigkeit ± 1% innerhalb 20% bis 100% der Kapazität.
• Erfüllt/übertrifft die ASME und ISO Standards.
• Akustisches Statussignal:
  - bei Erreichen der Zielwerte gibt das Werkzeug einen Accept-Signalton ab (iO).
  - bei Überschreiten der Oberen Grenzwerte gibt das Werkzeug einen Reject-Signalton ab (NiO).
• Haptisches Statussignal:
  - vibrierender Handgriff bei Erreichen des Ziel-Drehmoments und des Soll-Winkels.
• Optisches Statussignal:
  - bei Annäherung an die Untere Drehmomentgrenze leuchtet das Display gelb,
  - bei Erreichen des Zielwertes leuchtet das Display grün,
  - bei Überschreiten der Oberen Grenzwerte leuchtet das Display rot.
• Bis zu vier Werkzeuge können simultan mit Global 400/400mp arbeiten.
• Robuste und verlässliche XBee-Funkkommunikation (IEEE 802.15.4).
• Der Schlüssel re-kalibriert selbsttätig für P-Sets, wo unterschiedliche Kopflängen benötigen werden.
• Bis 250 ft.lb / 340 Nm Kapazität wahlweise mit traditionellem Federstift-Schwalbenschwanz oder mit Quick-Change-Dovetail (QC) erhältlich.

Lieferumfang

• Drehmomentschlüssel 1250 Exacta 2
• Robuster Kunststoff-Kasten
• 2x NiMH Akku-Cartridge 3.6V 2100mAh und 1x Ladegerät (= Set R10674)
• Original-Bedienungsanleitung (engl.)
  PLUS: deutsche Übersetzung (pdf) einfach @ anfordern
• Rückführbares Werkskalibrierzertifikat (NIST)
  aus SR's nach ISO/IEC 17025 akkreditierten Kalibrierlabor

Optionen / Zubehör / Ersatz

• R10674 = Set aus 1x Ladegerät + 2x Akkupack (NiMH Cartridges)
• R10673 = Ladegerät
• R10672 = NiMH Akkupack (Cartridge) 3.6 V / 2100 mAh

Schnellwechsel-Schwalbenschwanz (QC)

Für die Anwendungen, bei denen schnelle und häufige Kopfgrößenänderungen erforderlich sind, hat SR die Schnellwechselköpfe. Der reguläre Schwalbenschwanz benutzt den Federstift, der in den Schwalbenschwanz eingebettet ist. Der Quick Change Schwalbenschwanz nutzt eine gefederte Kugelsicherung, die den Einsatz von Daumenkraft ermöglicht. Anstatt einen kleinen Schlitz-Schraubendreher oder das CART-Werkzeug zu verwenden, um den Stift zu drücken und den Kopf zu entfernen, hat SR auf Wunsch der Kunden diese Schlüssel entworfen, um einen Kopfwechsel mittels Daumendruck zu ermöglichen.

Alles erfordert Kompromisse. Während der QC-Schwalbenschwanz die Wechselkopf-Austausche sehr schnell macht, kommen Größen- und Drehmoment-Einschränkungen ins Spiel. Wir empfehlen, dass Sie Köpfe von 1 1/4 Zoll oder kleiner verwenden, und 250 lbf·ft / 339 N·m ist das höchste Drehmoment, bei dem die QC-Konfiguration verwendet werden kann. Ihre Sicherheit ist immer unser Anliegen.

Kompatible Produkte

• Global 400
• Global 400mp

Hinweis: Der 1250 Exacta 2 kommuniziert nicht mit dem Global 8, PTV oder TCV.
