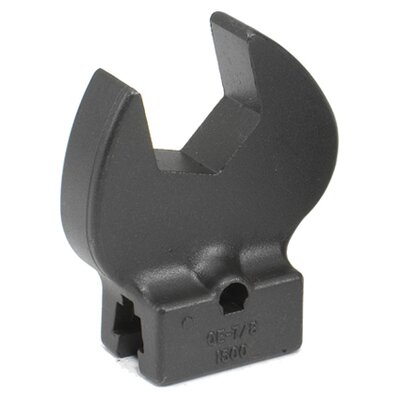

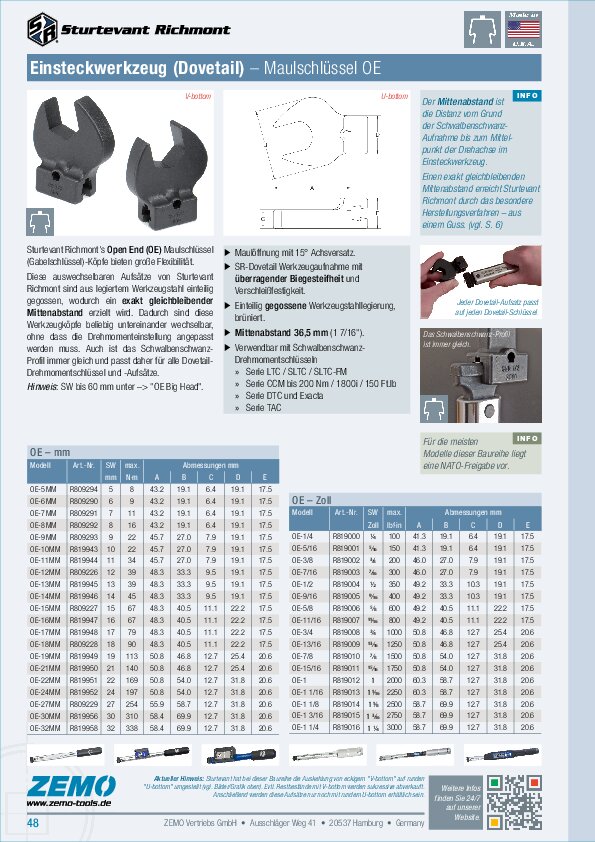

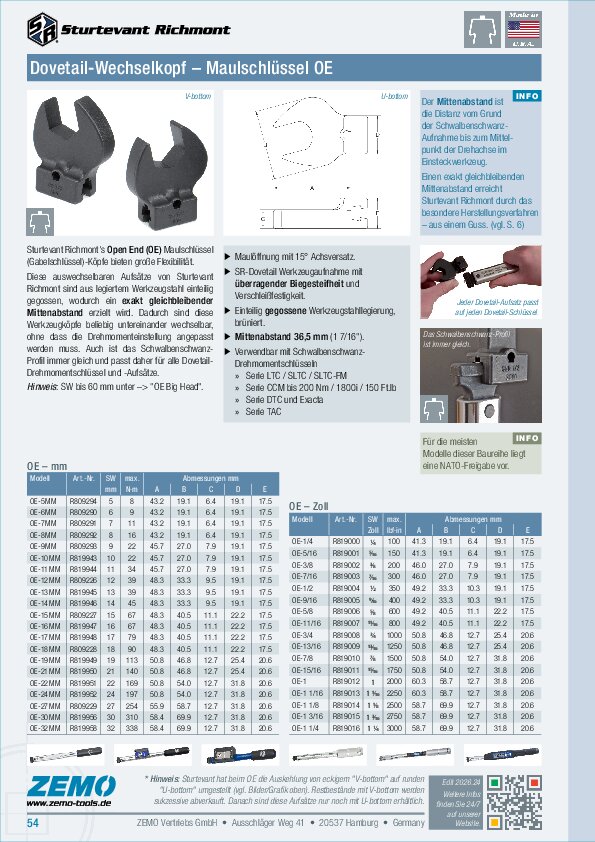

Sturtevant Richmont OE Maulschlüssel-Aufsatz

Mittenabstand 36.5 mm (1 7/16 Zoll)

Einsteck-Maulschlüssel für Dovetail-Drehmomentschlüssel

Auswechselbarer Werkzeugkopf mit Sturtevant Richmont Schwalbenschwanz-Aufnahme (Dovetail). Verwendbar auf SR Drehmomentschlüsseln der Serie LTC, Serie SLTC, Serie DTC, Serie Exacta, sowie Serie CCM bis Modell 200 Nm (1800i).

OE Maulschlüssel-Aufsätze sind ideal, wenn:

nicht der gesamte Sechskant der Schraube oder Mutter umschlossen werden kann,
ein moderates Anzugsmoment gefordert ist.

Praktisch alle auswechselbaren SR Köpfe werden einteilig aus legiertem Stahl gegossen. Dieses Herstellungsverfahren liefert eine Festigkeit und Lebensdauer, die durch die landläufigere „Cut & Weld“ Methode kaum erreicht wird. Weitere Größen und/oder Sonderausführungen (z.B. ROE) sind auf Anfrage in fast allen Schlüsselweiten lieferbar.

Merkmale

Maulöffnung mit 15° Öffnungsversatz
SR Schwalbenschwanzaufnahme mit überragender Biegesteifheit und Verschleißfestigkeit
Mittenabstand 36,5 mm (1 7/16 Zoll)
Gegossene Werkzeugstahllegierung, brüniert

Alternative Produkte

Original Sturtevant Richmont Maulschlüssel-Aufsätze mit großem Mittenabstand, siehe OE "BIG".
Original Sturtevant Richmont Maulschlüssel-Aufsätze mit flachem Profil, siehe OE "SPH".
Original Sturtevant Richmont Maulschlüssel-Aufsätze mit Ratschfunktion, siehe ROE.

Maulschlüssel OE (mm)

Modell	Art.-Nr.	SW [mm]	max. Drehmoment [N·m]	Max. Drehmoment [lbf·in]	Mittenabstand [mm]
OE-5 MM	R 809294	5	8	71	36.5
OE-6 MM	R 809290	6	9	79	36.5
OE-7 MM	R 809291	7	11	97	36.5
OE-8 MM	R 809292	8	16	141	36.5
OE-9 MM	R 809293	9	22	194	36.5
OE-10 MM	R 819943	10	22	194	36.5
OE-11 MM	R 819944	11	34	301	36.5
OE-12 MM	R 809226	12	39	345	36.5
OE-13 MM	R 819945	13	39	345	36.5
OE-14 MM	R 819946	14	45	398	36.5
OE-15 MM	R 809227	15	67	593	36.5
OE-16 MM	R 819947	16	67	593	36.5
OE-17 MM	R 819948	17	90	796	36.5
OE-18 MM	R 809228	18	90	796	36.5
OE-19 MM	R 819949	19	113	1000	36.5
OE-21 MM	R 819950	21	141	1248	36.5
OE-22 MM	R 819951	22	169	1495	36.5
OE-24 MM	R 819952	24	197	1743	36.5
OE-26 MM *	R 853475	26	197	1743	36.5
OE-27 MM	R 809229	27	254	2248	36.5
OE-30 MM	R 819956	30	310	2743	36.5
OE-31 MM	R 853043	31	328	2903	36.5
OE-32 MM	R 819958	32	338	2991	36.5

* Sonderproduktion auf Anfrage. Mindestabnahme 4 Stück je Bestellung.

Maulschlüssel OE (Zoll)

Modell	Art.-Nr.	SW [Zoll]	max. Drehmoment [N·m]	max. Drehmoment [lbf·in]	Mittenabstand [Zoll]
OE-1/4	R 819000	1/4	11	100	1 7/16
OE-5/16	R 819001	5/16	17	150	1 7/16
OE-3/8	R 819002	3/8	22	200	1 7/16
OE-7/16	R 819003	7/16	34	300	1 7/16
OE-1/2	R 819004	1/2	39	350	1 7/16
OE-9/16	R 819005	9/16	45	400	1 7/16
OE-5/8	R 819006	5/8	67	600	1 7/16
OE-11/16	R 819007	11/16	90	800	1 7/16
OE-3/4	R 819008	3/4	113	1000	1 7/16
OE-13/16	R 819009	13/16	141	1250	1 7/16
OE-7/8	R 819010	7/8	169	1500	1 7/16
OE-15/16	R 819011	15/16	197	1750	1 7/16
OE-1	R 819012	1	226	2000	1 7/16
OE-1.1/16	R 819013	1 1/16	254	2250	1 7/16
OE-1.1/8	R 819014	1 1/8	282	2500	1 7/16
OE-1.3/16	R 819015	1 3/16	310	2750	1 7/16
OE-1.1/4	R 819016	1 1/4	339	3000	1 7/16

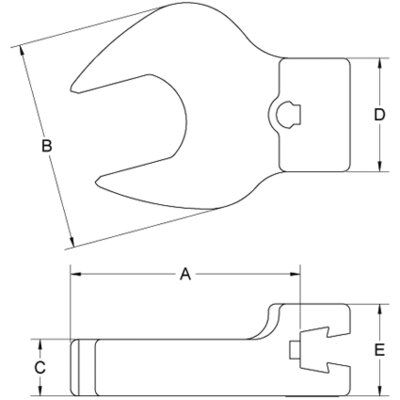

Weitere Maßangaben im Datenblatt (s. Downloads). Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
