Aktueller Hinweis: Sturtevant hat angekündigt, auch bei dieser Baureihe die Auskehlung von eckigem "V-bottom" auf runden "U-bottom" umzustellen (vgl. Bilder). Restbestände mit V-bottom werden sukzessive abverkauft. Anschließend werden diese Aufsätze nur noch mit U-bottom erhältlich sein. Die Artikel-Bestellnummern können sich ändern. Achten Sie bitte auf die Modellbezeichnung, um die gewünschte Schlüsselweite zu bekommen. Vielen Dank.
Sturtevant Richmont ROE Maulschlüssel-Aufsatz
Mittenabstand 36.5 mm (1 7/16 Zoll)
Ratsch-Maulschlüssel-Aufsatz für Dovetail-Drehmomentschlüssel
Auswechselbarer Werkzeugkopf mit Sturtevant Richmont Schwalbenschwanz-Aufnahme (Dovetail). Verwendbar auf SR Drehmomentschlüsseln der Serien LTC, SLTC und SLTC-FM sowie Serie CCM bis Modell 200 Nm (1800i).
ROE-Maulschlüssel-Aufsätze sind ideal, wenn:
- nicht der gesamte Sechskant der Schraube oder Mutter umschlossen werden kann,
- ein großer Drehweg (über 120°) der Schraube oder Mutter gefordert ist,
- schnell verschraubt werden muss mit geringem Leerweg beim Umsetzen,
- ein geringes Anzugsmoment gefordert ist.
Merkmale
- Maulöffnung mit 15° Öffnungsversatz
- SR Schwalbenschwanzaufnahme mit überragender Biegesteifheit und Verschleißfestigkeit
- Mittenabstand 36,5 mm (1 7/16 Zoll)
- Gegossene Werkzeugstahllegierung, brüniert
Maulschlüssel ROE (mm)
| Modell | Art.-Nr. | SW [mm] | Max. Drehmoment [N·m] | Max. Drehmoment [lbf·in] | Mittenabstand [mm] |
|---|---|---|---|---|---|
| ROE-10 MM | ▲ | 10 | 13.0 | 115 | 36.5 |
| ROE-11 MM | ▲ | 11 | 20.0 | 177 | 36.5 |
| ROE-12 MM | ▲ | 12 | 22.9 | 203 | 36.5 |
| ROE-13 MM | ▲ | 13 | 22.9 | 203 | 36.5 |
| ROE-14 MM | ▲ | 14 | 27.0 | 239 | 36.5 |
| ROE-15 MM | ▲ | 15 | 40.0 | 354 | 36.5 |
| ROE-16 MM | ▲ | 16 | 40.0 | 354 | 36.5 |
| ROE-17 MM | ▲ | 17 | 54.0 | 478 | 36.5 |
| ROE-18 MM | ▲ | 18 | 54.0 | 478 | 36.5 |
| ROE-19 MM | ▲ | 19 | 67.9 | 601 | 36.5 |
| ROE-22 MM | ▲ | 22 | 101.0 | 894 | 36.5 |
| ROE-24 MM | ▲ | 24 | 118.0 | 1044 | 36.5 |
| ROE-26 MM | ▲ | 26 | n.a. | n.a. | 36.5 |
| ROE-27 MM | ▲ | 27 | 152.0 | 1345 | 36.5 |
| ROE-30 MM | ▲ | 30 | 154.9 | 1371 | 36.5 |
| ROE-32 MM | ▲ | 32 | 282.5 | 2500 | 36.5 |
Maulschlüssel ROE (Zoll)
| Modell | Art.-Nr. | SW [Zoll] | Max. Drehmoment [N·m] | Max. Drehmoment [lbf·in] | Mittenabstand [Zoll] |
|---|---|---|---|---|---|
| ROE 3/8 | ▲ | 3/8 | 13.6 | 120 | 1 7/16 |
| ROE 7/16 | ▲ | 7/16 | 20.3 | 180 | 1 7/16 |
| ROE 1/2 | ▲ | 1/2 | 23.7 | 210 | 1 7/16 |
| ROE 9/16 | ▲ | 9/16 | 27.1 | 240 | 1 7/16 |
| ROE 5/8 | ▲ | 5/8 | 40.7 | 360 | 1 7/16 |
| ROE 11/16 | ▲ | 11/16 | 54.2 | 480 | 1 7/16 |
| ROE 3/4 | ▲ | 3/4 | 67.8 | 600 | 1 7/16 |
| ROE 13/16 | ▲ | 13/16 | 84.7 | 750 | 1 7/16 |
| ROE 7/8 | ▲ | 7/8 | 101.7 | 900 | 1 7/16 |
| ROE 1 3/16 | ▲ | 1 3/16 | 186.4 | 1650 | 1 7/16 |

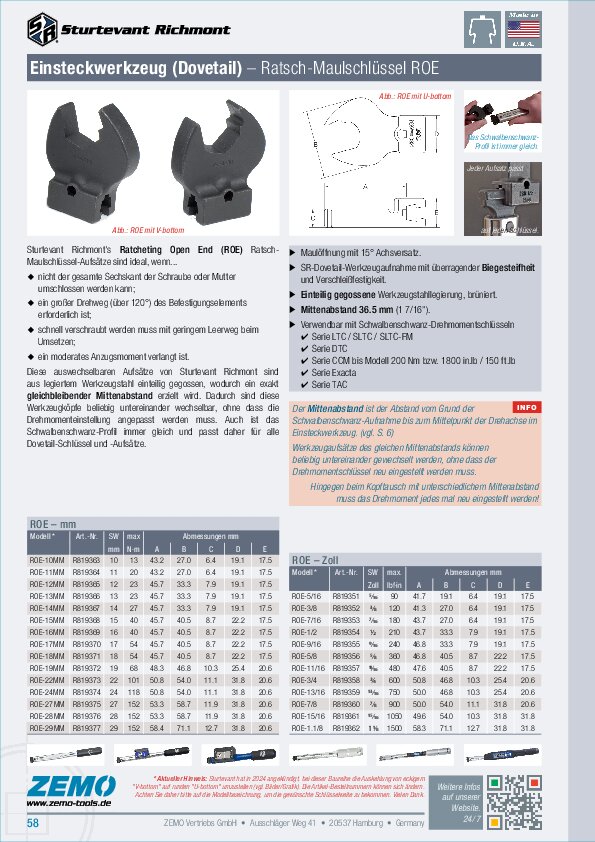

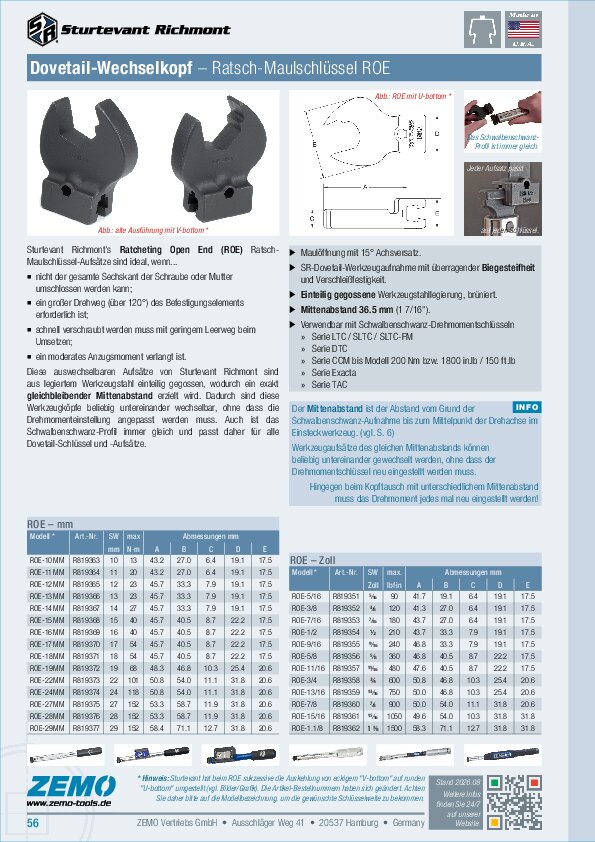

Weitere Maßangaben im Datenblatt (s. Downloads). Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
