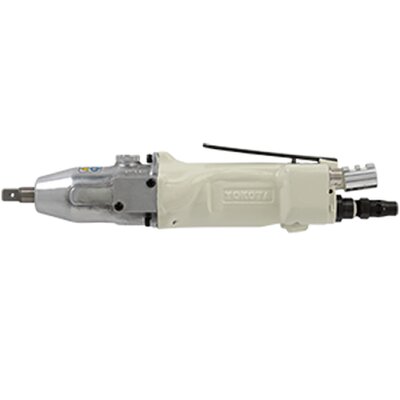

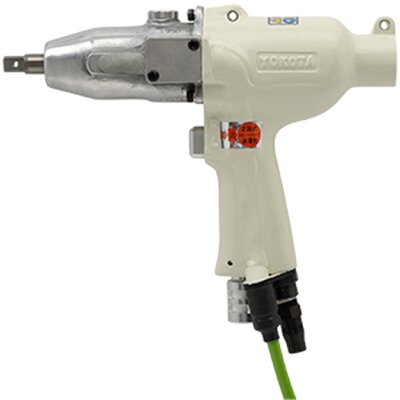

Yokota YEX-120S

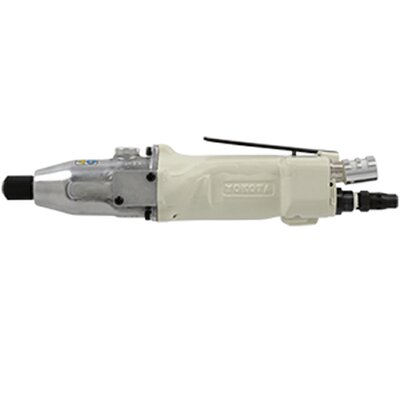

Yokota YEX-120SA

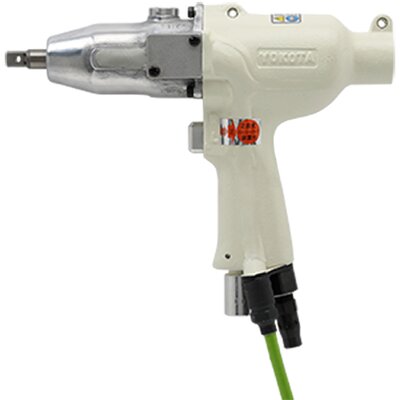

Yokota YEX-150

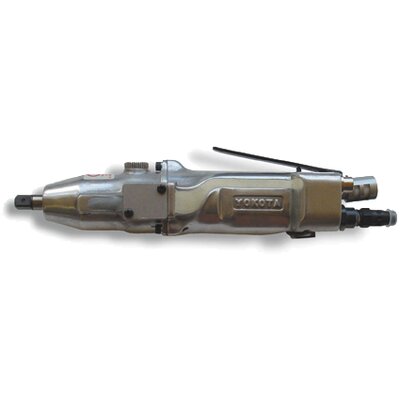

Yokota YEX-150S

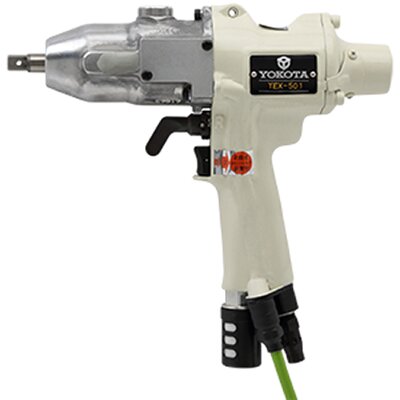

Yokota YEX-501

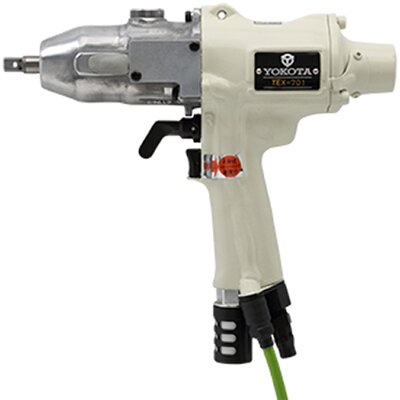

Yokota YEX-701

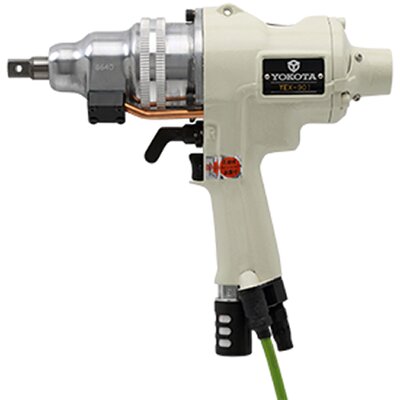

Yokota YEX-901

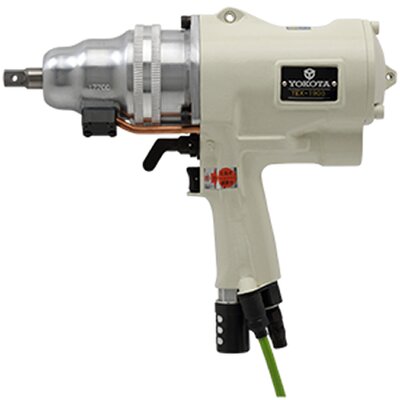

Yokota YEX-1900

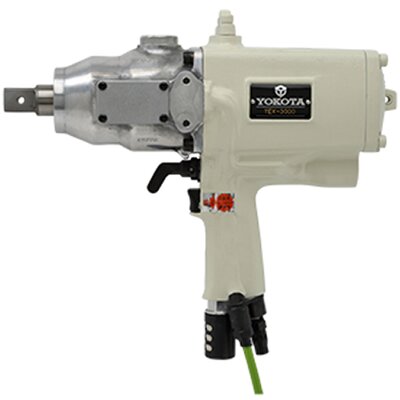

Yokota YEX-3000

Downloads

Infoblatt Service für Wartung/Kalibrierung/Reparatur

Yokota YEX System-Impulsschrauber

Leistungsklasse 8 / 15 / 40 / 60 / 75 / 120 / 140 / 235 Nm

Gesteuerter High-Tech System-Impulsschrauber

Yokota's hydropneumatische System-Impulsschrauber der Baureihe YEX sind mit dem patentierten Twin-Blade Doppellamellen-Impulswerk ausgestattet. Als besonderes Merkmal besitzen sie einen integrierten Messwertaufnehmer zur Anbindung an das Steuergerät YETC.

In diesem Messwertaufnehmer sind vier Dehnmessstreifen auf der Abtriebswelle angebracht. Diese messen bei jedem Impuls die Torsion der Welle – unmittelbar am Schraubfall. Die Signalübertragung findet berührungslos per Induktion statt. Auf Grund dieses Prinzips sind die Yokota Messwertaufnehmer sehr zuverlässig, sehr verschleißarm und liefern hohe Wiederholgenauigkeit. YEX-Schrauber eignen sich somit hervorragend für dokumentationspflichtige Verschraubungen in der industriellen Fertigung.

Durch den Einsatz von rückschlagfreien Impulsschraubern in der Montagelinie lässt sich das RSI-Risiko reduzieren. In der Folge gehen die Beschwerden am Bewegungsapparat zurück, die Akzeptanz durch die Benutzer steigt.

Optimale Leistung erzielen die Yokota Druckluft-Impulsschrauber bei 6,3 bar Fließdruck.

Leistungsmerkmale

Kraftvolle hydraulische Twin-Blade Impulszelle
Messwertaufnehmer mit induktiver Signalabtastung
4 verschleißarme Dehnmeßstreifen
2-Stufen-Starter/Trigger
Ölarmer Betrieb
Langlebiges robustes Metallgehäuse

Bauformen

Pistole
Gerade

Optionen / Zubehör

Service / Info

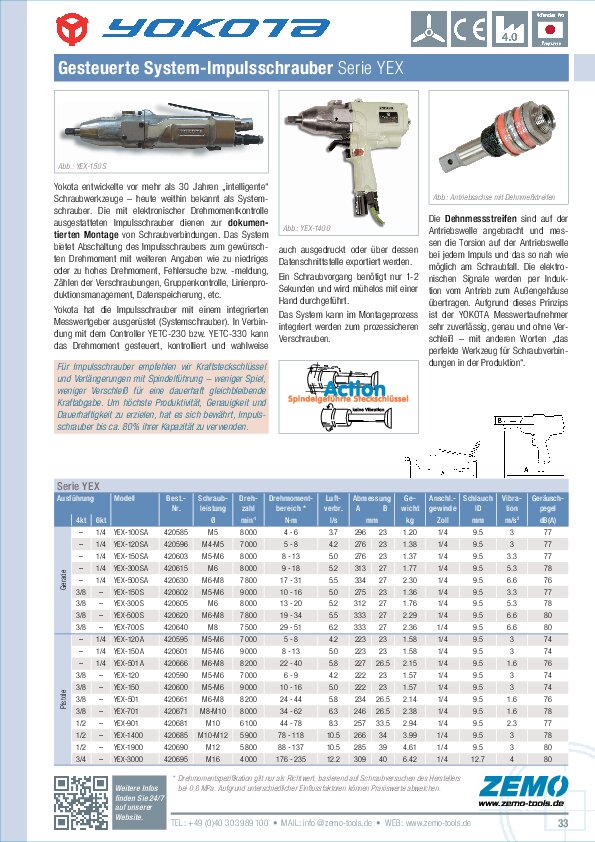

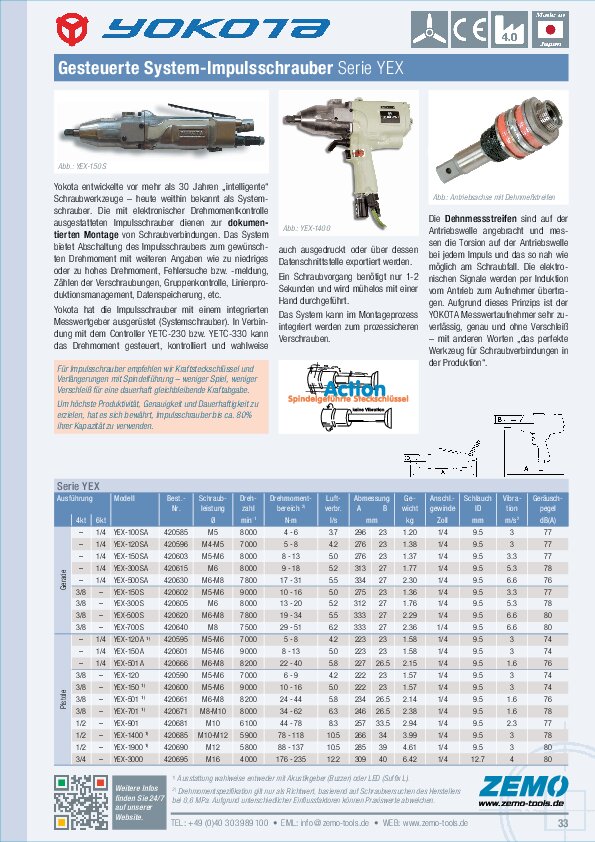

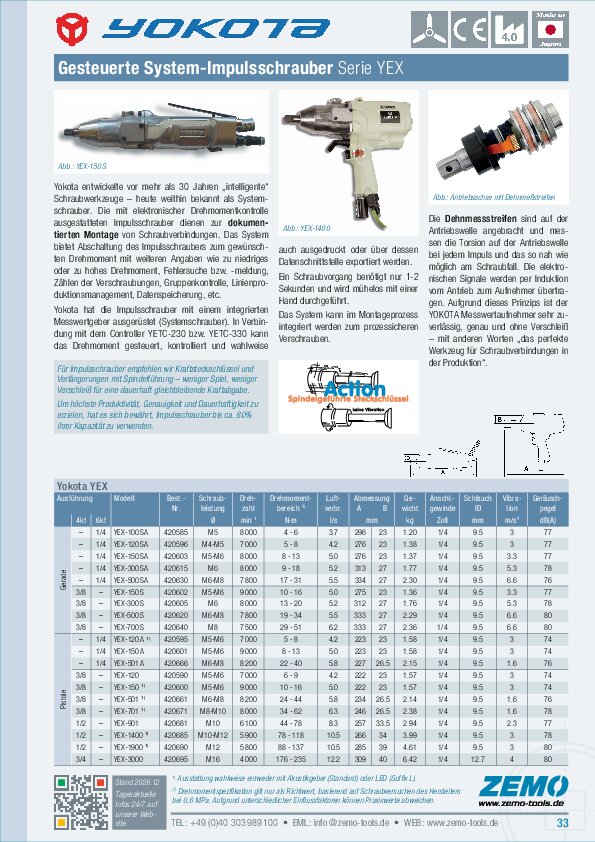

PDF: Katalog
PDF: Teilelisten

Fragen zur Bedienung? Benötigt Ihr Yokota Impulsschrauber eine Wartung? Reparatur?
Rufen Sie uns gern an. Oder e-Mailen Sie...

Serie YEX – Gerade Ausführung

Modell	Art.-Nr.	4kt. [Zoll]	6kt. [Zoll]	Schrauben	Drehzahl [1/min]	Drehmoment [N·m]	Luftverbr. [l/s]	Gewicht [kg]	Vibration [m/s²]	Geräusch-Pegel [dB(A)]
YEX-100S A	420585	–	1/4	M5	8000	4.3 - 6.4	3.6	1.2	3	77
YEX-120S A	420596	–	1/4	M5 - M6	7000	5.1 - 7.7	4.2	1.38	3	72
YEX-150S A	420603	–	1/4	M5 - M6	9000	8.3 - 13	5.0	1.37	3.3	73
YEX-300S A	420615	–	1/4	M6	8000	8.8 - 18	5.2	1.77	5.3	71
YEX-500S A	420630	–	1/4	M6 - M8	7800	18 - 31	5.5	2.3	6.6	71
YEX-120S	420597	3/8	–	M5 - M6	7000	5.7 - 8.6	4.2	1.37	n. a.	n.a.
YEX-150S	420602	3/8	–	M5 - M6	9000	9.8 - 16	5.0	1.36	3.3	73
YEX-300S	420605	3/8	–	M6	8000	13 - 20	5.2	1.76	5.3	71
YEX-500S	420620	3/8	–	M6 - M8	7800	20 - 34	5.5	2.29	6.6	71
YEX-700S	420640	3/8	–	M8	7500	30 - 51	6.2	2.36	6.6	72

Serie YEX – Pistolenform

Modell	Art.-Nr.	4kt. [Zoll]	6kt. [Zoll]	Schrauben	Drehzahl [1/min]	Drehmoment [N·m]	Luftverbr. [l/s]	Gewicht [kg]	Vibration [m/s²]	Geräusch-Pegel dB(A)]
YEX-120 A	420595	–	1/4	M5 - M6	7000	5.1 - 7.7	4.2	1.58	3	72
YEX-150 A	420601	–	1/4	M5 - M6	9000	8.3 - 13	4.2	1.58	3	72
YEX-501 A	420666	–	1/4	M6 - M8	8200	22 - 40	5.3	2.15	1.6	68
YEX-120	420590	3/8	–	M5 - M6	7000	5.7 - 8.6	4.2	1.57	3	72
YEX-150	420600	3/8	–	M5 - M6	9000	9.8 - 16	4.2	1.57	3	72
YEX-501	420661	3/8	–	M6 - M8	8200	25 - 44	5.3	2.14	1.6	68
YEX-701	420671	3/8	–	M8 - M10	8000	34 - 62	6.7	2.38	1.6	71
YEX-901	420681	1/2	–	M10	6100	44 - 78	6.7	2.94	2.3	73
YEX-1400	420685	1/2	–	M10 - M12	5900	78 - 118	8.3	3.99	3	80
YEX-1900	420690	1/2	–	M12	5800	88 - 137	8.3	4.61	3	80
YEX-3000	420695	3/4	–	M16	4000	176-235	10.0	6.42	4	82

Angaben laut Hersteller (Yokota Industrial Co., Japan). Technische Daten basieren auf 6.3 bar Fließdruck. Drehmomentleistungen wurden auf Yokota Prüfgeräten der Serie YET gemessen und können im Praxisbetrieb zwischen “weichen” und “harten” Verschraubungen unterschiedlich ausfallen.

Technische Änderungen oder Irrtümer vorbehalten.
