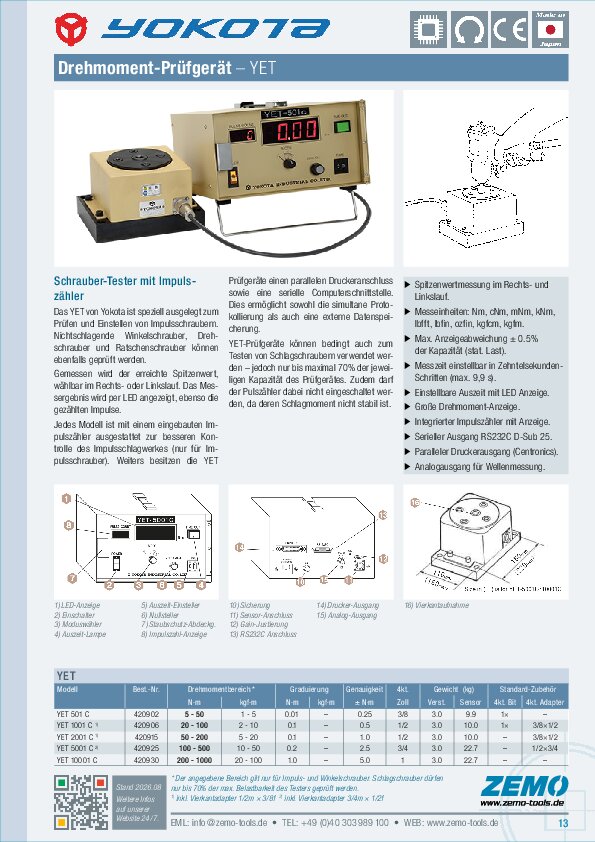

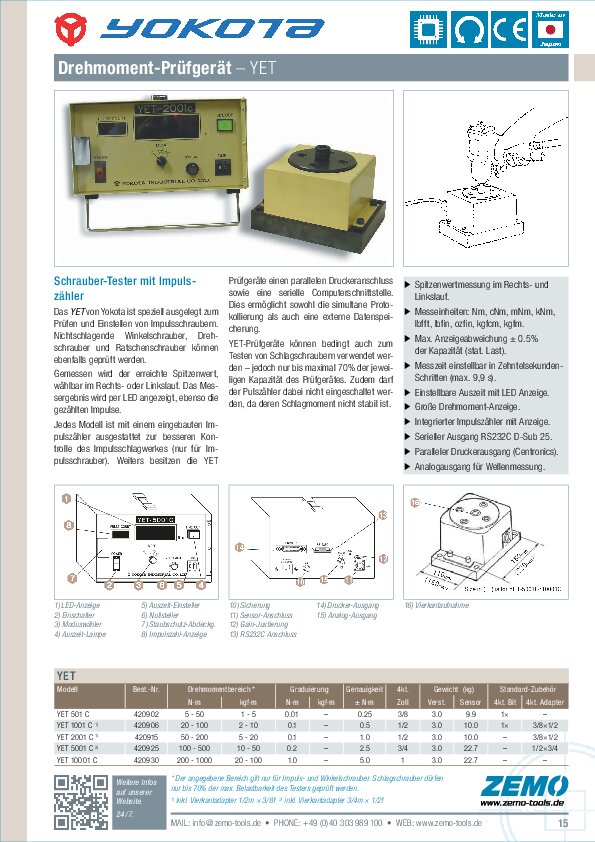

Yokota YET Drehmoment-Prüfgerät

Kapazität 50 / 100 / 200 / 500 / 1000 Nm

Elektronisches Drehmoment-Prüfgerät für Impulsschrauber

Yokota's Prüfgeräte der Modellreihe YET sind in erster Linie dafür ausgelegt, die Funktion und Leistung von Impulsschraubern zu messen. Es können aber auch nichtschlagende Winkelschrauber, Drehschrauber und Ratschenschrauber geprüft werden.

Bedingt lässt sich das YET auch zum Testen von Schlagschraubern verwenden. Jedoch zum einen nur bis höchstens etwa 2/3 der Nennbelastbarkeit des Prüfgerätes, zum anderen darf dann der Pulszähler nicht eingeschaltet werden, da das Schlagmoment von Schlagschraubern nicht stabil ist.

Gemessen wird der erreichte Spitzenwert, je nach Auswahl entweder im Rechts- oder im Linkslauf. Das Messergebnis wird per LED angezeigt, ebenso die gezählten Impulse. Außerdem ist das YET mit parallelem Druckeranschluss und serieller Computerschnittstelle ausgestattet. Dies erlaubt sowohl simultane Protokollierung als auch externe Datenspeicherung.

Leistungsmerkmale

Messgenauigkeit ± 0,5% (stat. Last)
Spitzenwertmessung im Rechts- und Linkslauf
Messzeit einstellbar 0,1–9,9 Sekunden
Auszeit einstellbar 1–2–3 Sek.
Paralleler Ausgang (Centronics)
Serieller Ausgang RS-232C (DB-25)

Standard-Lieferumfang

Prüfgerät/Verstärker
Aufnehmer (Sensor)
Signalkabel
Adapter (s. Datenblatt)
Original-Bedienungsanleitung (jap./engl.)
PLUS: deutsche Übersetzung (pdf) einfach @ anfordern
Werkskalibrierzertifikat

Serie YET

Modell	Art.-Nr.	Drehmoment [N·m]	Drehmoment [lbf·ft]	4kt [Zoll]	Gewicht Sensor [kg]	Gewicht Anzeiger [kg]
YET-501 C	420902	10 - 50	7 - 36	3/8	9.9	3.0
YET-1001 C	420906	20 - 100	14 - 73	1/2	10.0	3.0
YET-2001 C	420915	50 - 200	36 - 147	1/2	10.0	3.0
YET-5001 C	420925	100 - 500	73 - 368	3/4	22.7	3.0
YET-10001 C	420930	200 - 1000	147 - 737	1	22.7	3.0

Anmerkungen: Die genannten Drehmoment-Messbereiche gelten ausschließlich für Impulsschrauber und nichtschlagende Winkel-/Drehschrauber. Schlagschrauber dürfen nur bis höchstens ca. 2/3 der angegebenen Nennbelastbarkeit geprüft werden.

Ein Drehmomentmessmittel sollte so gewählt werden, dass es vorwiegend in moderatem Leistungsbereich eingesetzt wird, um ein Überlasten zu vermeiden. Müsste man regelmäßig nahe der Nennbelastbarkeit (max. Kapazität) arbeiten, dürfte ein größeres Modell in der Regel ratsamer sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
