Yokota TKa System-Impulsschrauber

Leistungsklasse 20 / 35 / 45 / 65 / 100 / 130 / 160 / 220 Nm

Gesteuerter High-Tech System-Impulsschrauber



Diese neuen Leichtgewicht-Impulsschrauber sind die konsequente Weiterentwicklung der Yokota EC-Druckluft-Impulsschrauber mit Doppelkammer-Luftmotor (YED). Konstruktive Innovationen und der Einsatz neuer Werkstoffe reduzieren das Gewicht und erhöhen die Standzeit. Die kompaktere Bauform verbessert das Handling spürbar.



Der integrierte Messwertaufnehmer der TKA-Systemschrauber besitzt vier Dehnmeßstreifen auf der Antriebsachse. Diese messen bei jedem Impuls die Torsion der Welle – unmittelbar am Schraubfall. Die Signal-Übertragung findet berührungslos per Induktion statt. Auf Grund dieses Prinzips sind die Yokota Meßwertaufnehmer sehr zuverlässig, sehr verschleißarm und liefern hohe Wiederholgenauigkeit.



In Verbindung mit dem Mehrkanal-Steuergerät YETC können Drehmomente gesteuert, kontrolliert und natürlich auch protokolliert werden. Eine exakte Parametrierung auf individuelle Schraubfälle ist möglich. Damit ist die TKa-Serie für sicherheitsrelevante Schraubverbindungen in der Fertigungslinie hervorragend geeignet.



Yokota's patentierter hydraulischer Doppellamellen-Impulsmechanismus reduziert Geräusch- und Vibrationspegel und erzeugt eine hohe Impulsfrequenz. Durch die verbesserte 2-seitig kugelgelagerte Impulszelle mit niedrigerer Wärmeentwicklung werden längere Wartungsintervalle sowie reduzierte Vibrations- und Lärmpegel erzielt. Eine einzige Einstellschraube für Drehmoment und Abschaltung ermöglicht  einfachere, genauere und zuverlässigere Einstellung.



Durch den Doppelkammer-Luftmotor wird das gewünschte Drehmoment schneller erreicht. Ein harter Schraubvorgang benötigt nur 1-2 Sekunden und es gelangen praktisch keine Drehmoment-Reaktionen ins Handgelenk des Bedieners. Das ergonomisch optimierte Design erleichtert die Einhandbedienung und entlastet das Handgelenk des Werkers. Durch den Einsatz von rückschlagfreien Impulsschraubern in der Montagelinie lässt sich das RSI-Risiko reduzieren. In der Folge gehen die Beschwerden am Bewegungsapparat zurück, die Akzeptanz durch die Benutzer steigt.



Optimale Leistung erzielen die Yokota Druckluft-Impulsschrauber bei 6,3 bar Fließdruck.



Leistungsmerkmale



  • Kraftvolle hydraulische Twin-Blade Impulszelle
  • Turboschneller Doppelkammer-Luftmotor
  • Messwertaufnehmer mit induktiver Signalabtastung
  • 4 verschleißarme Dehnmeßstreifen
  • 2-Stufen-Starter/Trigger
  • Ölarmer Betrieb
  • Langlebiges robustes Metallgehäuse






Optionen / Zubehör








Service / Info







  • Fragen zur Bedienung? Benötigt Ihr Yokota Impulsschrauber eine Wartung? Reparatur?
    Rufen Sie uns gern an. Oder e-Mailen Sie...

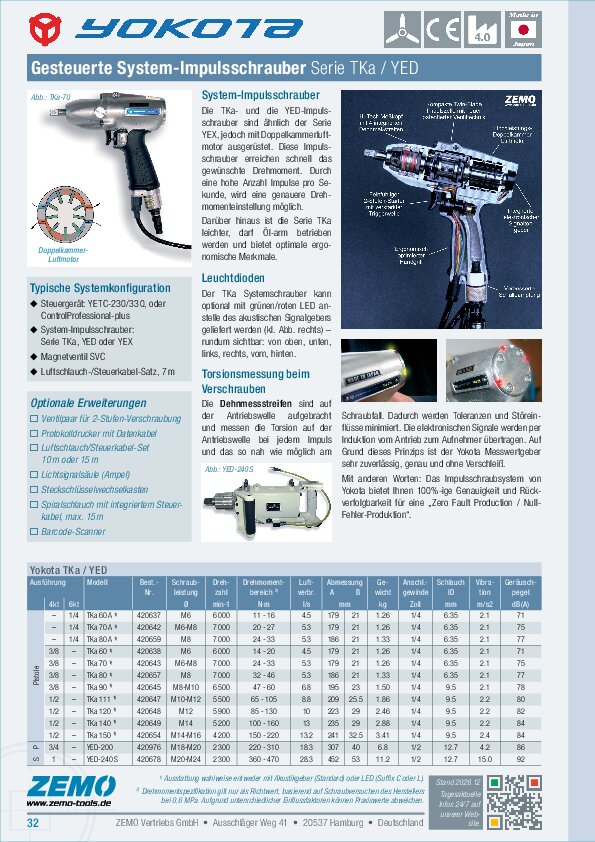

Serie TKA
Modell Art.-Nr. 4kt. [Zoll] 6kt. [Zoll] Schrauben Drehzahl [1/min] Drehmoment [N·m] Luftverbr. [l/s] Gewicht [kg] Vibration [m/s²] Geräusch-Pegel [dB(A)]

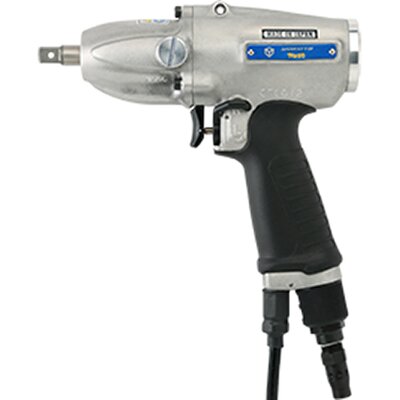

TKa-60 A 420637 1/4 M6 6000 11 - 16 4.5 1.26 2.1 71
TKa-70 A 420642 1/4 M6 - M8 7000 20 - 27 5.3 1.26 2.1 75
TKa-80 A 420659 1/4 M8 7000 24 - 33 5.3 1.33 2.1 73
TKa-60 420638 3/8 M6 6000 14 - 20 4.5 1.26 2.1 71
TKa-70 420643 3/8 M6 - M8 7000 24 - 35 5.5 1.26 2.1 75
TKa-80 420657 3/8 M8 7000 32 - 46 5.3 1.33 2.1 73
TKa-90 420645 3/8 M8 - M10 6500 47 - 60 6.8 1.50 2.1 78

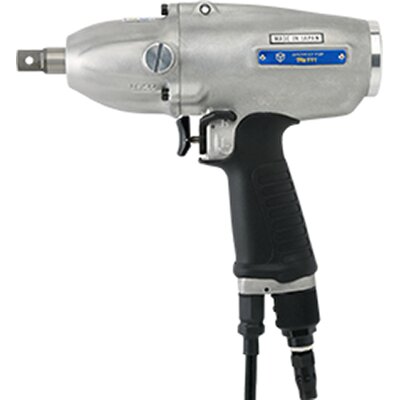

TKa-111 420655 1/2 M10 - M12 6000 65 - 105 8.8 1.86 2.2 80
TKa-120 420648 1/2 M12 5900 85 - 130 10.0 2.46 2.2 82

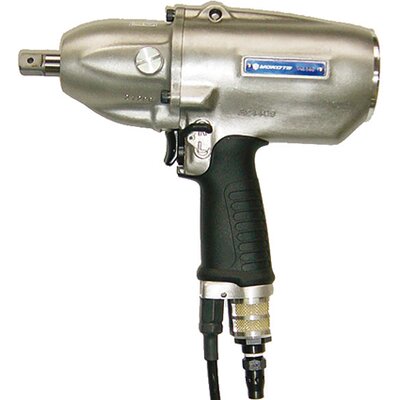

TKa-140 420649 1/2 M14 5200 100 - 160 13.0 2.88 2.2 84
TKa-150 420654 1/2 M14 - M16 4200 150 - 220 13.2 3.41 2.4 84

Angaben laut Hersteller (Yokota Industrial Co., Japan). Technische Daten basieren auf 6.3 bar Fließdruck. Drehmomentleistungen wurden auf Yokota Prüfgeräten der Serie YET gemessen und können im Praxisbetrieb zwischen “weichen” und “harten” Verschraubungen unterschiedlich ausfallen.



Technische Änderungen oder Irrtümer vorbehalten.
