Yokota YLTX Abschalt-Impulsschrauber

Leistungsklasse 8 / 15 / 30 / 50 / 80 / 110 / 150 / 210 Nm

High-Tech Abschalt-Impulsschrauber mit Doppelkammer-Luftmotor



Yokota's jüngste Baureihe von Leichtgewicht-Impulsschraubern mit automatischer Abschaltung unterscheidet sich von anderen Impulsschraubern durch patentierte technische Innovationen. Das gesamte Design wurde nach ergonomischen Gesichtspunkten optimiert. Konstruktive Verbesserungen und der Einsatz neuer Werkstoffe reduzieren bspw. deutlich das Gewicht und erhöhen die Standzeit.



Durch den Doppelkammer-Luftmotor wird das gewünschte Drehmoment sehr schnell erreicht. Eine Spezialbeschichtung der Zylinderwand sowie wärmebehandelte Rotorlamellen erlauben den Betrieb mit ölfreier Luft. Damit gehören Störungen durch schlecht gefüllte Luftöler der Vergangenheit an. Zudem verringert sich der Wartungsaufwand an der Luftleitung. Die hohe Effizienz und Präzision des Motors spiegelt sich sowohl im geringen Luftverbrauch als auch in hoher Wiederholgenauigkeit des erzielten Drehmoments wider.



Optimale Leistung erzielen die Yokota Druckluft-Impulsschrauber bei 6,3 bar Fließdruck.



Yokota's einzigartiger hydraulischer Doppellamellen-Impulsmechanismus reduziert Geräusch- und Vibrationspegel und erzeugt eine hohe Impulsfrequenz. Durch die verbesserte 2-seitig kugelgelagerte Impulszelle mit niedrigerer Wärmeentwicklung werden längere Wartungsintervalle sowie reduzierte Vibrations- und Lärmpegel erzielt. Eine einzige Einstellschraube für Drehmoment und Abschaltung ermöglicht  einfachere, genauere und zuverlässigere Einstellung.



Die hohe Anzahl Impulse pro Sekunde ermöglicht eine genauere Einstellung des gewünschten Drehmoments. Ein harter Schraubvorgang benötigt nur 1-2 Sekunden und es gelangen keine Drehmoment-Reaktionen ins Handgelenk des Bedieners. Das ergonomisch optimierte Design erleichtert die Einhandbedienung und entlastet das Handgelenk des Werkers.



Durch den Einsatz von rückschlagfreien Impulsschraubern in der Montagelinie lässt sich das RSI-Risiko reduzieren. In der Folge gehen die Beschwerden am Bewegungsapparat zurück, die Akzeptanz durch die Werkenden steigt.



Leistungsmerkmale



  • Doppelkammer-Luftmotor für kürzere Einschraubzeiten
  • Kraftvolle hydraulische Twin-Blade Impulszelle
  • Optimierte Ergonomie in ausbalancierter Bauform
  • Verlängerte Wartungsintervalle und Standzeit
  • Ölfreie Luft möglich
  • Geringe Vibration und Geräuschpegel
  • Langlebiges robustes Metallgehäuse



Standard-Lieferumfang



  • Impulsschrauber YLTX
  • Einstellstift TF
  • Gummischutzkappe
  • Original-Betriebsanleitung (jap./engl.)
    PLUS: deutsche Übersetzung (pdf) einfach @ anfordern






Optionen / Zubehör








Service / Info







  • Fragen zur Bedienung? Benötigt Ihr Yokota Impulsschrauber eine Wartung? Reparatur?
    Rufen Sie uns gern an. Oder e-Mailen Sie...

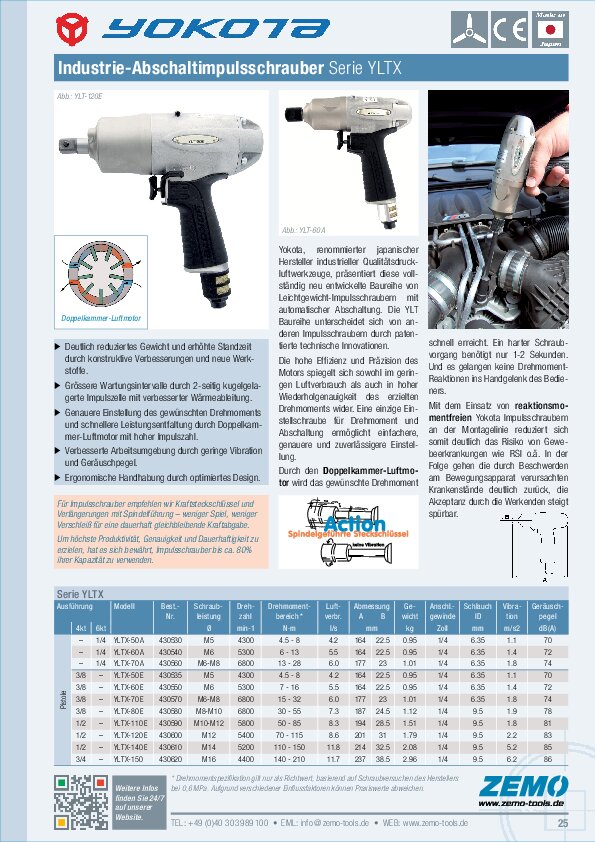

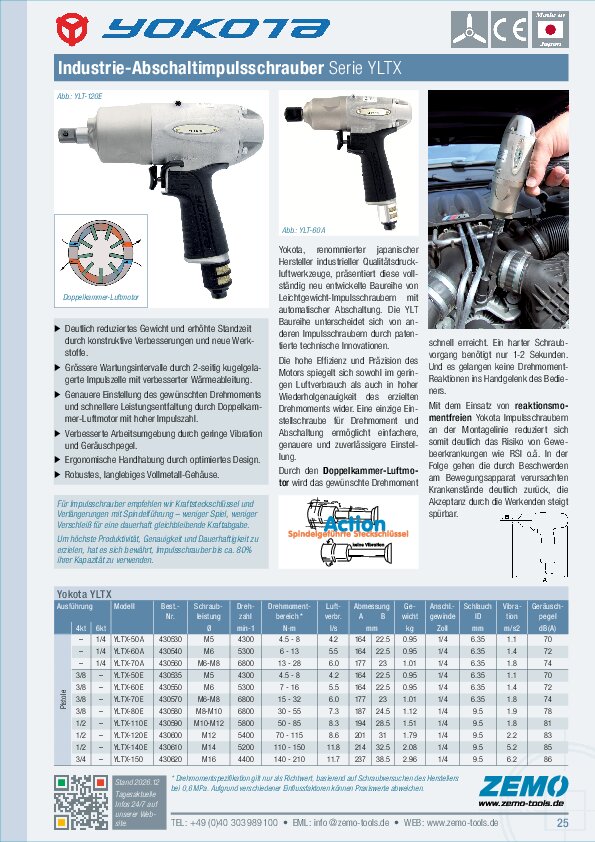

Serie YLTX (Vierkantabtrieb)
Modell Art.-Nr. 4kt. [Zoll] Schrauben Drehmoment [N·m] Gewicht [kg]
YLTX-50 E 430535 3/8 M5 4.5 - 8 0.95
YLTX-60 E 430550 3/8 M6 7 - 16 0.95
YLTX-70 E 430570 3/8 M6 - M8 15 - 32 1.01
YLTX-80 E 430580 3/8 M8 30 - 55 1.12
YLTX-110 E 430590 1/2 M10 - M12 50 - 85 1.51
YLTX-120 E 430600 1/2 M12 70 - 115 1.79
YLTX-140 E 430610 1/2 M14 110 - 150 2.08
YLTX-150 430620 3/4 M16 140 - 210 2.96
Serie YLTX (Sechskant-Aufnahme)
Modell Art.-Nr. 6kt [Zoll] Schrauben Drehmoment [N·m] Gewicht [kg]
YLTX-50 A 430530 1/4 M5 4.5 - 8 0.95
YLTX-60 A 430540 1/4 M6 6 - 13 0.95
YLTX-70 A 430560 1/4 M6-M8 13 - 28 1.01

Alle Angaben laut Hersteller (Yokota Industrial Co., Japan). Technische Daten basieren auf 6.3 bar Fließdruck. Drehmomentleistungen wurden auf Yokota Prüfgeräten der Serie YET gemessen und können im Praxisbetrieb zwischen “weichen” und “harten” Verschraubungen unterschiedlich ausfallen.



Technische Änderungen oder Irrtümer vorbehalten.
