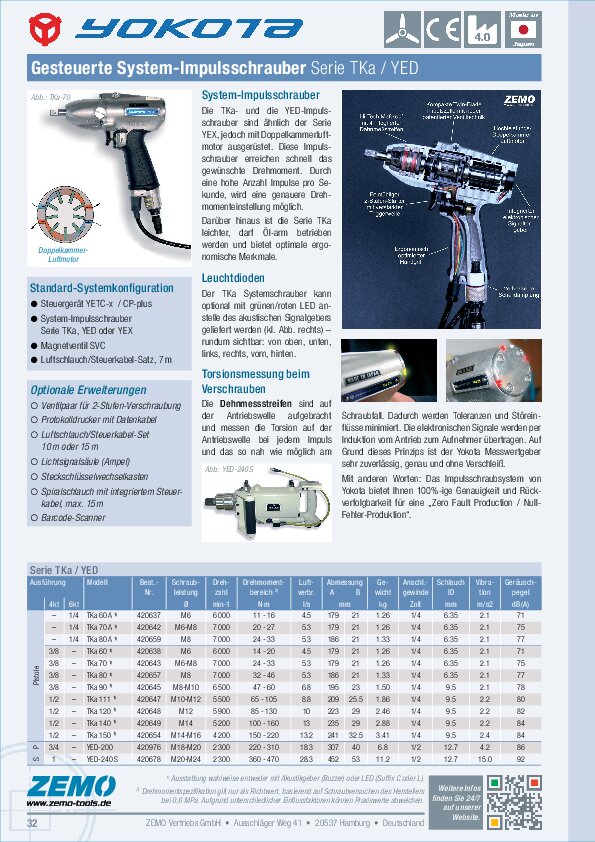

Yokota YED System-Impulsschrauber

Leistungsklasse 310 / 470 Nm

Gesteuerter High-Tech System-Impulsschrauber



Im Unterschied zur YEX-Reihe haben Yokota's YED Druckluft-Impulsschrauber einen Doppelkammer-Luftmotor. Dadurch wird das gewünschte Drehmoment noch schneller erreicht. Die hohe Anzahl Impulse pro Sekunde ermöglicht eine genauere Drehmomenteinstellung. Ein harter Schraubvorgang benötigt nur 1-2 Sekunden und es gelangen praktisch keine Drehmoment-Reaktionen ins Handgelenk des Bedieners.



Der integrierte Messwertaufnehmer der Yokota Systemschrauber besitzt vier Dehnmeßstreifen auf der Abtriebswelle. Diese messen bei jedem Impuls die Torsion der Welle – unmittelbar am Schraubfall. Die Signalübertragung findet per Induktion statt. Auf Grund dieses Prinzips sind die Yokota Meßwertaufnehmer sehr zuverlässig, sehr verschleißarm und liefern hohe Wiederholgenauigkeit. Damit sind YED-Schrauber besonders in Verbindung mit dem Steuergerät YETC- für sicherheitsrelevante Verschraubungen in der Fertigungslinie zu empfehlen.



Durch den Einsatz von rückschlagfreien Impulsschraubern in der Montagelinie lässt sich das RSI-Risiko reduzieren. In der Folge gehen die Beschwerden am Bewegungsapparat zurück, die Akzeptanz durch die Benutzer steigt.



Optimale Leistung erzielen die Yokota Druckluft-Impulsschrauber bei 6,3 bar Fließdruck.



Leistungsmerkmale



  • Kraftvolle hydraulische Twin-Blade Impulszelle
  • Turboschneller Doppelkammer-Luftmotor
  • Messwertaufnehmer mit induktiver Signalabtastung
  • 4 verschleißarme Dehnmeßstreifen
  • 2-Stufen-Starter/Trigger
  • Ölarmer Betrieb
  • Langlebiges robustes Metallgehäuse






Optionen / Zubehör








Service / Info







  • Fragen zur Bedienung? Benötigt Ihr Yokota Impulsschrauber eine Wartung? Reparatur?
    Rufen Sie uns gern an. Oder e-Mailen Sie...
Serie YED
Modell Art.-Nr. 4kt. [Zoll] 6kt. [Zoll] Schrauben Drehzahl [1/min] Drehmoment [N·m] Luftverbr. [l/s] Gewicht [kg] Vibration [m/s²] Geräusch-Pegel [dB(A)]
YED-200 420976 3/4 M18 - M20 2300 220 - 310 18.3 6.8 4.2 86
YED-240 S 420978 1/1 M20 - M24 2300 360 - 470 28.3 11.2 15 92

Angaben laut Hersteller (Yokota Industrial Co., Japan). Technische Daten basieren auf 6.3 bar Fließdruck. Drehmomentleistungen wurden auf Yokota Prüfgeräten der Serie YET gemessen und können im Praxisbetrieb zwischen “weichen” und “harten” Verschraubungen unterschiedlich ausfallen.



Technische Änderungen oder Irrtümer vorbehalten.
