ZEMO FM (RTW) Ratschen-Aufsatz

Mittenabstand: Sonderlängen

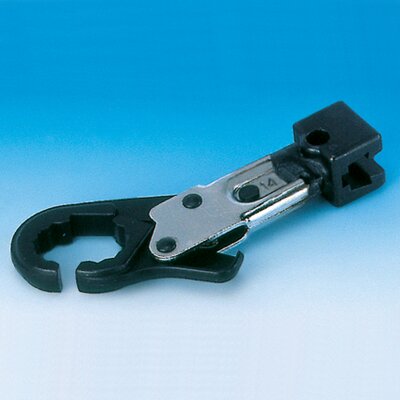

Einsteck-Klappratsche für Dovetail-Drehmomentschlüssel

Auswechselbarer Werkzeugkopf mit Sturtevant Richmont Schwalbenschwanz-Aufnahme (Dovetail). Das einzigartige Schwalbenschwanz-Design, das Aufsatz und Drehmomentschlüssel zusammenfügt, bietet eine außergewöhnlich feste Verbindung und gewährt zudem die vollständige Austauschbarkeit der Köpfe.

Die Klappratsche umschliesst z.B. die Überwurfmutter. Bewegliche Spannbacken ermöglichen die Ratschfunktion. Klappratschen-Aufsätze sind ideal, wenn Überwurfmuttern an Bremsleitungen, Hydraulikleitungen, Einspritzleitungen u. ä. zu verschrauben sind.

Wegen der speziellen Konfiguration dieser Klappratschen-Aufsätze, ist es kaum möglich, einen exakt gleichbleibenden Mittenabstand beizubehalten. Wir empfehlen diese Köpfe daher ausschließlich für fest einstellbare Drehmomentschlüssel der Serie LTC, Serie SLTC, Serie SLTC-FM. Weiter empfehlen wir, dass genau die vorgesehene Kopf- und Schlüsselkombination verwendet wird, wenn man das Drehmoment des Schlüssels auf einer Prüfvorrichtung einstellt. Bei unterschiedlichen Mittenabständen muss das Drehmoment jedes mal individuell eingestellt werden!

Merkmale

Bewegliche Spannbacken mit Ratschfunktion.
12-Punkt Kraftübertragung.
SR Schwalbenschwanzaufnahme mit überragender Biegesteifheit und Verschleißfestigkeit.
Unterschiedliche Mittenabstände.
Werkzeugstahl, brüniert/teilverchromt.

Optionen

Weitere Abmessungen, auch in Zollgrößen, oder Sonderausführungen auf Anfrage.

Serie RTW (FM)

Modell	Art.-Nr.	SW [mm]	max. Drehmoment [N·m]	Mittenabstand [mm]
FM-10 STA	R 712338	10	27	70
FM-11 STA	R 712276	11	27	70
FM-13 STA	R 712339	13	32	70
FM-14 STA	R 712359	14	35	70
FM-17 STA	R 712275	17	85	70
FM-19 STA	R 712320	19	100	70
FM-22 STA	R 712333	22	130	70
FM-24 STA	R 712340	24	145	80
FM-27 STA	R 712332	27	170	95

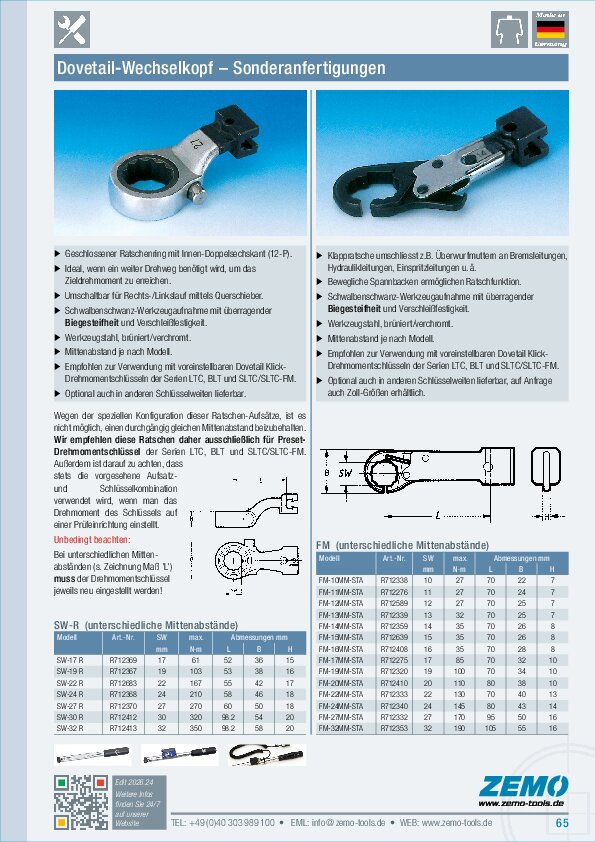

Weitere Maßangaben im Datenblatt (s. Downloads). Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
