Yokota YX Impulsschrauber

Leistungsklasse 20 / 30 / 40 / 60 / 300 / 500 Nm

High-Tech Impulsschrauber mit Twin-Blade Hydropulszelle

Yokota YX Impulsschrauber werden für Schraubvorgänge in der Fertigungslinie bevorzugt dort eingesetzt, wo kurze Taktzeiten gefordert sind. Die 1-Hand-bedienbaren Werkzeuge sind schnell, kompakt und leise, und – was besonders hervorzuheben ist – sie sind nahezu rückschlagfrei. Die Kraftabgabe erfolgt durch Yokotas langlebige hydraulische Doppellamellen-Impulseinheit. Dieser robuste Twin-Blade-Mechanismus verringert nicht nur Geräusch- und Vibrationspegel, sondern erzeugt außerdem eine sehr rasche Drehmomententfaltung.

Auswertungen von Montagevorgängen in der Automobilproduktion zeigen, dass das Anziehen von Schraubverbindungen etwa 10% der gesamten Montagezeit in Anspruch nimmt. Das Arbeiten mit schnelleren Werkzeugen kann somit die Fertigungstakte messbar beschleunigen. Optimale Leistung erzielen die Yokota Druckluft-Impulsschrauber bei 6,3 bar Fließdruck.

Zudem reduziert der Einsatz von reaktionsmoment-freien Yokota Impulsschraubern in der Produktion das Risiko von Gewebeerkrankungen wie RSI, KTS o.ä. In der Folge gehen die durch Beschwerden am Bewegungsapparat verursachten Krankenstände deutlich zurück, die Akzeptanz durch die Werkenden steigt spürbar.

Leistungsmerkmale

Kraftvolle hydraulische Twin-Blade Impulszelle
2-Stufen-Starter/Trigger
Ölarmer Betrieb
Langlebiges robustes Metallgehäuse

Lieferumfang

Impulsschrauber YX
Einstellstift TF
Original-Betriebsanleitung (jap./engl.)
PLUS: deutsche Übersetzung (pdf) einfach @ anfordern

Optionen / Zubehör

Service / Info

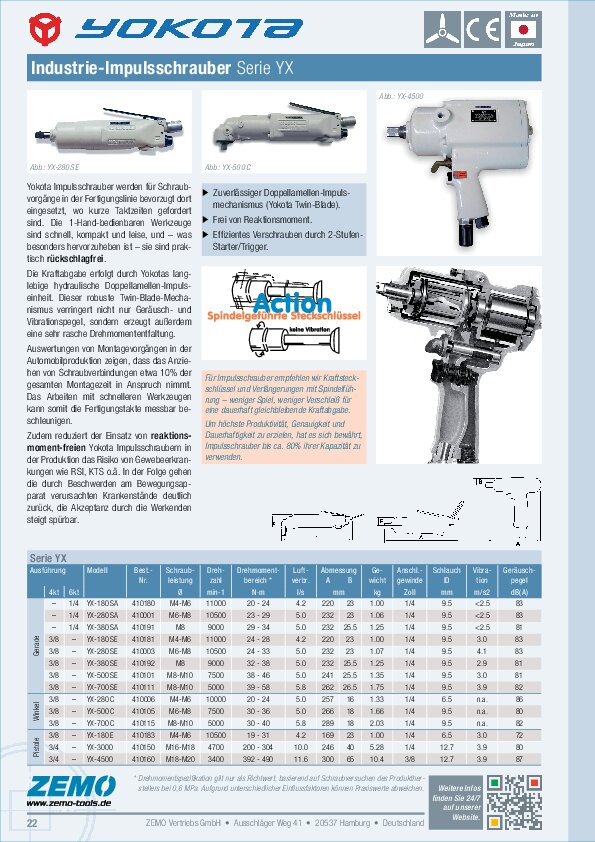

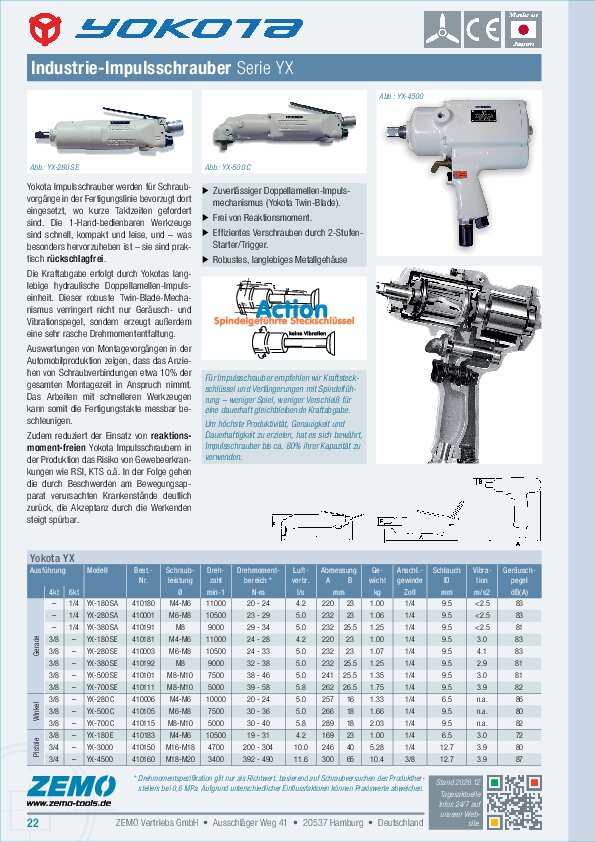

PDF: Katalog
PDF: Teilelisten

Fragen zur Bedienung? Benötigt Ihr Yokota Impulsschrauber eine Wartung? Reparatur?
Rufen Sie uns gern an. Oder e-Mailen Sie...

Serie YX-S (gerade)

Modell	Art.-Nr.	4kt. [Zoll]	6kt. [Zoll]	Schrauben	Drehzahl [1/min]	Drehmoment [N·m]	Luftverbr. [l/s]	Gewicht [kg]	Vibration [m/s²]	Geräusch-Pegel [dB(A)]
YX-180S A	410180	–	1/4	M4 - M6	11000	20 - 24	4.2	1.00	2.5	83
YX-280S A	410001	–	1/4	M6 - M8	10500	23 - 29	5.0	1.06	2.5	83
YX-380S A	410191	–	1/4	M8	9000	29 - 34	5.0	1.25	2.5	81
YX-500S A	410104	–	1/4	M8 - M10	7500	31 - 40	5.0	1.35	2.9	81
YX-180S E	410181	3/8	–	M4 - M6	11000	24 - 28	4.2	1.00	3.0	83
YX-280S E	410003	3/8	–	M6 - M8	10500	24 - 33	5.0	1.07	4.1	83
YX-380S E	410192	3/8	–	M8	9000	32 - 38	5.0	1.25	2.9	81
YX-500S E	410101	3/8	–	M8 - M10	7500	38 - 46	5.0	1.35	3.0	81
YX-700S E	410111	3/8	–	M8 - M10	5000	39 - 58	5.8	1.75	3.9	82

Serie YX-C (abgewinkelt)

Modell	Art.-Nr.	4kt. [Zoll]	6kt. [Zoll]	Schrauben	Drehzahl [1/min]	Drehmoment [N·m]	Luftverbr. [l/s]	Gewicht [kg]	Vibration [m/s²]	Geräusch-Pegel [dB(A)]
YX-280C A	410010	–	1/4	M4 - M6	10000	20 - 24	5.0	1.33	n.a.	86
YX-500C A	410107	–	1/4	M6 - M8	7500	28 - 33	4.4	1.66	n.a.	80
YX-280C	410006	3/8	–	M4 - M6	10000	20 - 24	5.0	1.33	n.a.	86
YX-500C	410105	3/8	–	M6 - M8	7500	30 - 36	5.0	1.66	n.a.	80
YX-700C	410115	3/8	–	M8 - M10	5000	30 - 40	5.8	2.03	n.a.	82

Serie YX (Pistolenform)

Modell	Art.-Nr.	4kt [Zoll]	6kt [Zoll]	Schrauben	Drehzahl [1/min]	Drehmoment [N·m]	Luftverbr. [l/s]	Gewicht [kg]	Vibration [m/s²]	Geräusch-Pegel [dB(A)]
YX-180 E	410183	3/8	–	M4 - M6	10500	19 - 31	4.2	1.00	3.0	72
YX-3000	410150	3/4	–	M16 - M18	4500	280 - 300	10.0	5.28	2.8	80
YX-4500	410160	3/4	–	M18 - M20	3400	490 - 500	11.7	10.4	2.5	87

Angaben laut Hersteller (Yokota Industrial Co., Japan). Technische Daten basieren auf 6.3 bar Fließdruck. Drehmomentleistungen wurden auf Yokota Prüfgeräten der Serie YET gemessen und können im Praxisbetrieb zwischen “weichen” und “harten” Verschraubungen unterschiedlich ausfallen.

Technische Änderungen oder Irrtümer vorbehalten.
