Standard-Seilfederzüge

Kapazitäten 1,5 / 3 / 5 / 9 / 15 / 22 / 30 / 40 / 50 / 60 / 70 / 90 / 105 / 120 / 140 / 170 / 200 kg

mit robustem Kunststoff-/Stahlgehäuse

Der Retraktor gehört zu den gängigsten und am einfachsten zu bedienenden Balancern. Der Werkende kann das an einem ins Innere des Retraktorgehäuses aufrollbaren Kabel befestigte Werkzeug nach unten ziehen. Eine interne Feder übt einen konstanten Zug auf das Kabel aus. Dadurch kehrt das angehängte Gerät sofort in seine Ruhestellung zurück, wenn der Bedienende es loslässt. Insgesamt erhöht dieses nützliche Hilfsmittel die Effizienz und Sicherheit am Arbeitsplatz und verzögert gleichzeitig die Ermüdung der Werkenden.

Arbeiten können schneller, besser und länger ausgeführt werden. Nicht benutzte Werkzeuge werden einfach und sicher „schwebend“ aufbewahrt, das heißt sie sind in Reichweite, aber nicht im Weg. Während des Einsatzes haben die Werkzeuge praktisch kein Eigengewicht und entlasten so die Arbeitenden. Die Unfallrate wird deutlich gesenkt, da die Werkzeuge nicht mehr herunterfallen können. Auch werden so Beschädigungen an den Werkzeugen oder zu bearbeitenden Teilen vermieden. Ein Einsatz ist an den verschiedensten Arbeitsplätzen, Werkstätten sowie am Fließband möglich.

Ermüdung des Personals wird deutlich verzögert
Produktivität wird gesteigert, da weniger Arbeitszeit für die gleichen Vorgänge benötigt wird
Das Werkzeug ist stets griffbereit, der Arbeitsplatz stets aufgeräumt
Es wird keine elektrische oder pneumatische Energie benötigt

Die optimale Leistungsabgabe des Werkzeugs durch die Entlastung per Federzug ist ein besonders wichtiges Argument. So kann die Effizienz am Arbeitsplatz durch den Einsatz von Federzügen gesteigert werden. Lange Lebensdauer, flexibler Einsatz und geringe Kosten, sprechen für sich.

'TIGON' Federzüge sind in Traglastbereiche (kg) unterteilt. Das Gesamtgewicht des Werkzeugs inklusive eventueller Zuleitungen muss innerhalb des vorgegebenen Traglastbereiches liegen, ansonsten verliert der Federzug seine Funktion. Die exakt benötigte Traglasteinstellung kann individuell am Gerät vorgenommen werden.

Anwendungsbeispiele

Raumsparende Bereitstellung von Werkzeugen am Arbeitsplatz, immer griffbereit
Entlasten der Arbeitenden beim Einsatz von schweren Werkzeugen
Öffnen und Schließen von Türen und Deckeln
Zu-/Abführen von Werkstücken in Drehbänken und anderen Produktionsmaschinen
Transport von Teilen an Fließbändern

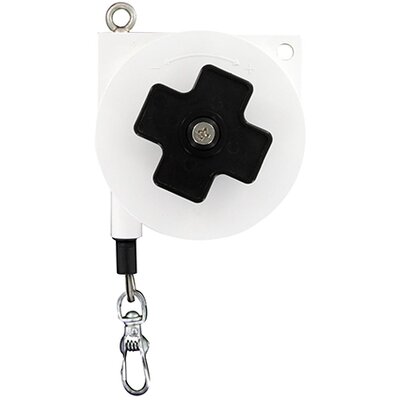

Typ RW

Modell	Best.-Nr.	Kapazität [kg]	Hub [m]	Gewicht [kg]
RW-9001/1	360590	0.5 - 1.5	2	0.5
RW-9003/1	360591	1.0 - 3.0	2	0.7
RW-9005/1	360592	3.0 - 5.0	2	0.9

Typ TW

Modell	Art.-Nr.	Kapazität [kg]	Hub [m]	Gewicht [kg]
TW-0	360nnn	0.5 - 1.5	1.0	0.5
TW-3	360595	1.0 - 3.0	1.3	1.4
TW-5C	NEW	2.5 - 5.0	1.7	1.75
TW6.5C	NEW	4.0 - 6.5	1.7	1.75
TW-9	360597	4.5 - 9.0	1.3	3.4
TW-15	360598	9 - 15	1.3	3.8
TW-22	360599	15 - 22	1.5	7.2
TW-30	360600	22 - 30	1.5	7.6
TW-40	360601	30 - 40	1.5	9.8
TW-50	360602	40 - 50	1.5	10.4
TW-60	360603	50 - 60	1.5	11.6
TW-70	360604	60 - 70	1.5	11.8
TW-90	360nnn	70 - 90	1.5	27
TW-105	360nnn	85 - 105	1.5	29
TW-120	360nnn	100 - 120	1.5	30

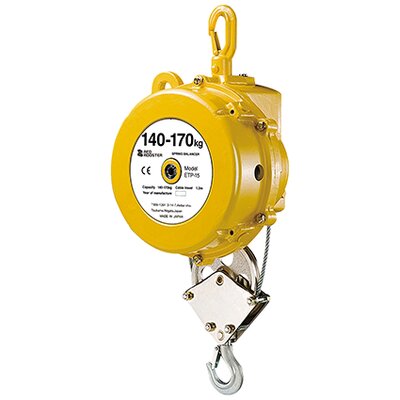

Typ ETP

Modell	Art.-Nr.	Kapazität [kg]	Hub [m]	Gewicht [kg]
ETP-14	360nnn	120-140	1.2	24.1
ETP-15	360nnn	140-170	1.2	28.7
ETP-16	360nnn	170-200	1.2	29.7

Ein Federzug sollte so ausgewählt werden, dass er mindestens das Gewicht des angehängten Objektes inklusive aller Zubehörteile tragen kann. Ist das anzuhängende Gesamtgewicht an der Obergrenze der Tragfähigkeit des Federzuges, sollte man das nächstgrößere Modell wählen. Dadurch verlängert sich die Lebensdauer der Feder.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
