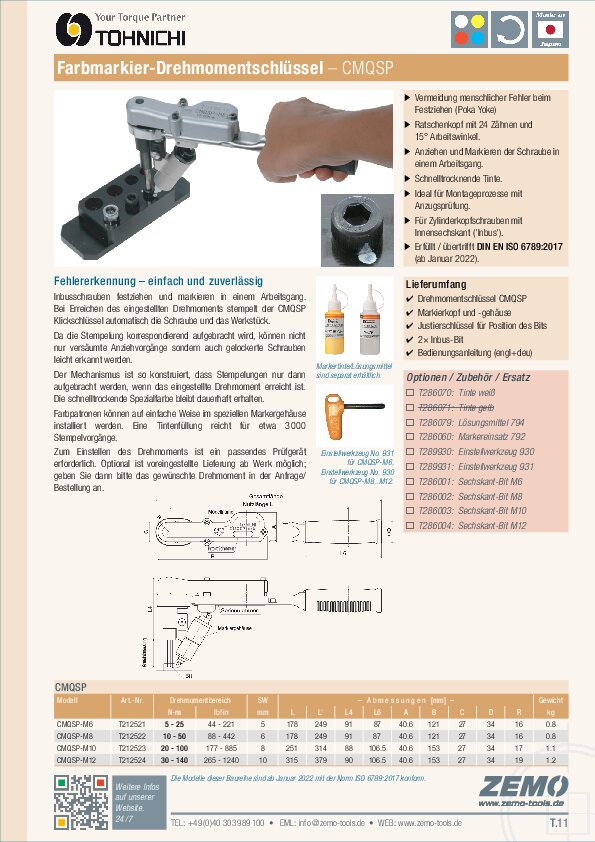

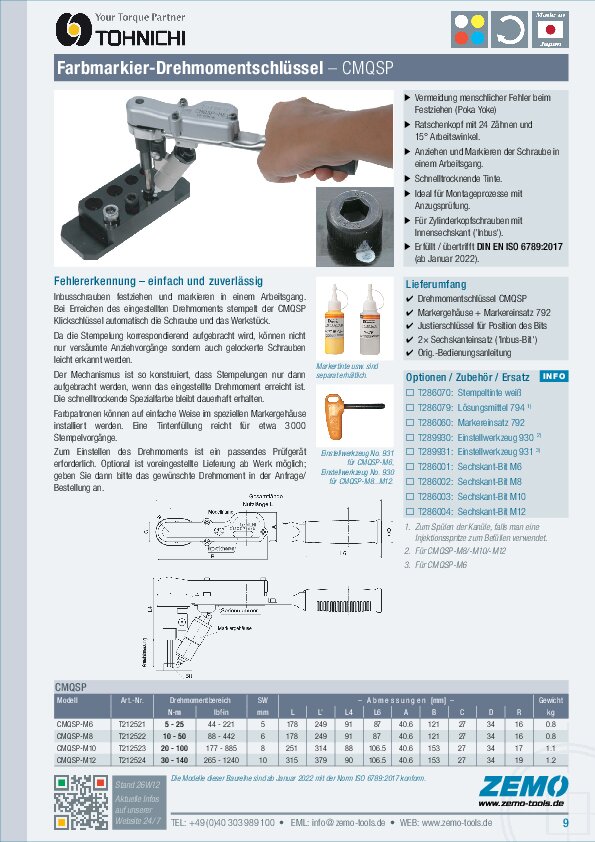

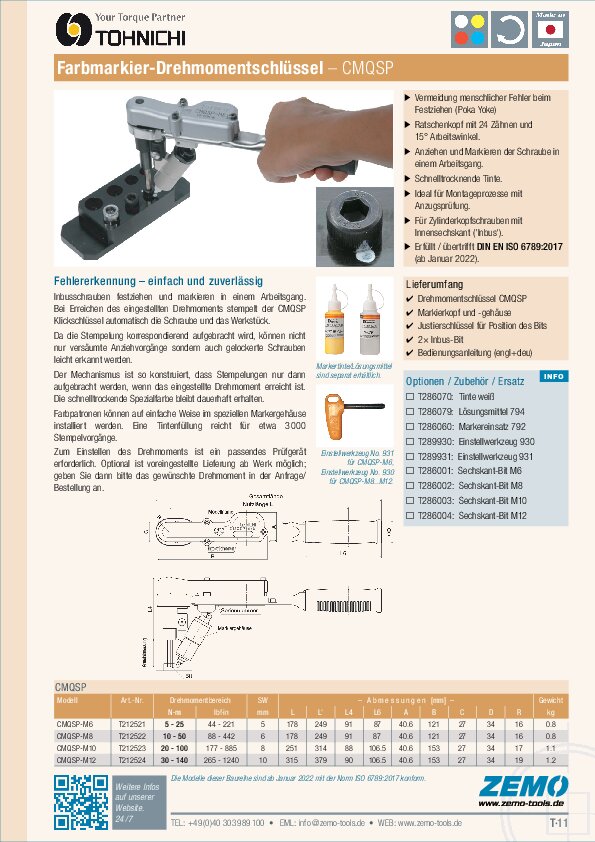

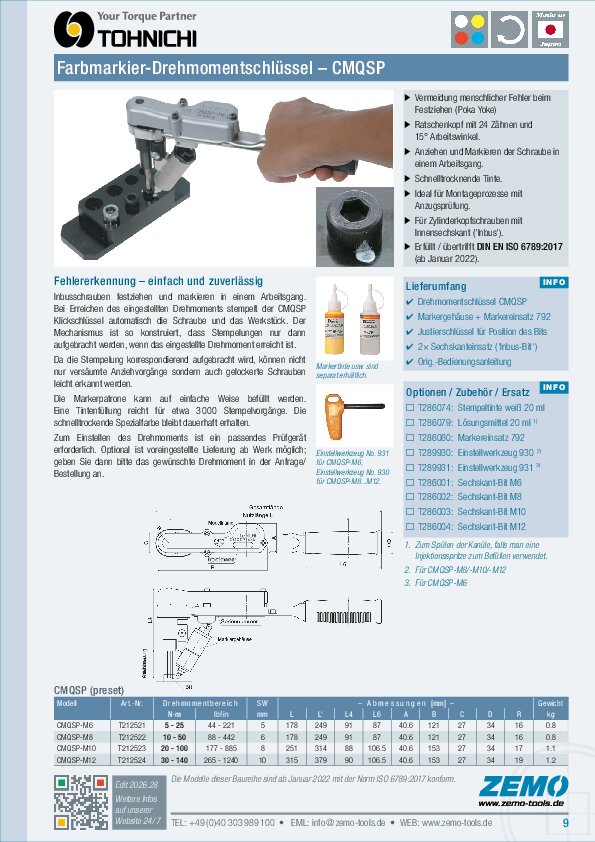

Tohnichi CMQSP Drehmomentschlüssel

Kapazität 25 / 50 / 100 / 140 Nm

Fehlererkennung mit System

Inbusschrauben festziehen und markieren in einem Arbeitsgang: Bei Erreichen des eingestellten Drehmoments stempelt der CMQSP Klickschlüssel automatisch die Schraube und das Werkstück. Da die Markierung korrespondierend angebracht wird, können nicht nur versäumte Anziehvorgänge rasch erkannt werden, sondern auch zu lockere Schrauben oder solche, die sich evtl wieder gelockert haben.

Der Mechanismus ist so konstruiert, dass Stempelungen nur dann aufgebracht werden, wenn das eingestellte Drehmoment erreicht ist. Die schnelltrockende Spezialfarbe bleibt dauerhaft erhalten. Farbpatronen können auf einfache Weise im speziellen Markergehäuse installiert werden. Eine Tintenfüllung reicht für etwa 3 000 Stempelvorgänge.

Zum Einstellen des Drehmoments ist ein passendes Prüfgerät erforderlich. Optional ist voreingestellte Lieferung ab Werk möglich; geben Sie dann bitte das gewünschte Drehmoment in der Anfrage/Bestellung an.

Leistungsmerkmale

Ratschenkopf mit 24 Zähnen und 15° Arbeitswinkel.
Anziehen und Markieren der Schraube in einem Arbeitsgang.
ca. 3000 Stempelungen je Tintenfüllung.
Dauerhafte Markierung (schnelltrocknend).
Wiederholgenauigkeit ± 4%, konform DIN EN ISO 6789:2017.
Voreingestelltes Drehmoment auf Anfrage.

Standard-Lieferumfang

Drehmomentschlüssel-Grundgerät mit Markiermechanismus
2 Biteinsätze ('Inbus')
Justierwerkzeug für Biteinsatz
Markergehäuse und -einsatz
Original-Bedienungsanleitung (jap./engl.)
PLUS: deutsche Übersetzung (pdf) einfach @ anfordern

Optionen / Zubehör / Ersatz

Markertinte:
- T286070 = No. 776 – weiß (W)
- T286071 = No. 777 – gelb (Y)
Ersatz-Bit ('Inbus'):
- T286001 = No. 724 – M6
- T286002 = No. 725 – M8
- T286003 = No. 726 – M10
- T286004 = No. 727 – M12
Drehmoment-Einstellwerkzeug:
- T289931 = No. 931 – für CMQSP-M6
- T289930 = No. 930 – für CMQSP-M8 / -M10 / -M12
Marker-Einsatz ('Stempel & Tank'):
- T286060 = No. 792
Lösungsmittel:
- T286079 = No. 794 – W/Y

Ratschen-Reparatur-Kit (RRK)

Serie CMQSP

Modell	Art.-Nr.	Drehmoment [N·m]	Drehmoment [lbf·in]	SW [mm]	optionales Einstellwkzg	Gewicht [kg]
CMQSP M6	T212521	5 - 25	44 - 220	5	#931	0.85
CMQSP M8	T212522	10 - 50	88 - 440	6	#930	0.85
CMQSP M10	T212523	20 - 100	177 - 885	8	#930	1.1
CMQSP M12	T212524	30 - 140	265 - 1240	10	#930	1.2

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
