Tohnichi DOTE4-G Drehmoment-Prüfgerät

Kapazität 10 / 20 / 50 / 100 / 200 / 500 / 1000 Nm

Mechatronisches Prüfgerät zum Kalibrieren von Drehmomentschlüsseln

Die digitalen Drehmomentschlüssel-Prüfgeräte DOTE4-G verfügen über eine OK/NG-Bewertungsfunktion. Das LC-Display zeigt Werte in Farbe an, wodurch es leichter ersichtlich wird, ob die Messwerte innerhalb der festgelegten Parameter liegen.

Die Ladevorrichtung berücksichtigt die effektive Länge des Drehmomentschlüssels. Dies bedeutet, dass die Kalibrierungsbedingungen einheitlich sind, was die Messgenauigkeit sicherstellt. Die Auflösung der Drehmomentmessung ist mehr als doppelt so hoch wie bei den Vorgänger-Modellen DOTE3-G.

Obere und untere Parameterwerte können per Tastendruck oder durch Eingabe eines Befehls in ein externes Gerät, wie z. B. mittels eines Computers oder eines Barcode-Lesers, eingegeben werden. (Eine dedizierte, separat zu bestellende Software ist erforderlich, um einen Befehl über ein externes Gerät einzugeben.)

Ausgabe der Messergebnisse über einen RS232C/USB-Ausgang an einen Computer oder einen dedizierten Drucker. DtRcv (Datenempfänger-Software) ist ein kabelgebundenes Dateneingabe-Tool, das die Verwaltung von Excel®-Daten erleichtert, und kann kostenlos heruntergeladen werden. (Excel® ist ein eingetragenes Warenzeichen der Microsoft Corporation.) Um den DOTE4-G an einen PC oder Drucker anzuschließen, ist das entsprechende Datenkabel (separat erhältlich) erforderlich.

Die großen Modelle DOTE500N4-G und DOTE1000N4-G bieten eine optimale Anzeigeposition, wodurch das Display während der Arbeit leicht abzulesen ist.

Features

Genauigkeit ± 1% (+ 1 Stelle)

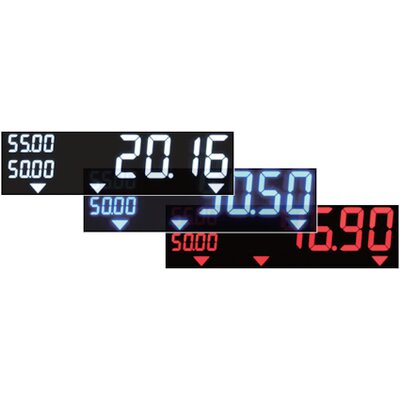

Black-Mask LC-Display, Weiß-Rot-Blau
Datenspeicher für 1000 Messungen
Messmodi: Spitzenwert, Mitlauf
Messeinheiten: cNm, Nm, kgf.cm, kgf.m, lbf.in, lbf.ft
Grundstatistik: Anzahl, Max, Min, Mittel
Serielle Ausgänge: RS232C, USB-B

Standard-Lieferumfang

Prüf-/Kalibriergerät DOTE4-G
AC-Netzteil 100-240V, 50/60 Hz (#BA6)
Werkskalibrierzertifikat (JCSS, ILAC MRA)
Original-Bedienungsanleitung (engl.)

Optionen / Zubehör / Ersatz

Excel DataReceiver Software (per Download, gratis)
Thermo-Protokolldrucker #EPP16M3
PC-Kabel 2m #383 (D-Sub 9-Pin)
Druckerkabel 2m #385 (USB B-Typ)
Kalibrier-Kit #DOTCL-[X] (auf Anfrage)
Nachrüstsatz #MD2 erhältlich für DOTE4-G zur Aufrüstung des Standardmodells auf eine Version mit Motorantrieb.

DOTE4-G

Modell	Art.-Nr.	Drehmoment [N·m]	Graduierung	Wkz. max. Nutzlänge [mm]	4kt [Zoll]	Gewicht [kg]
DOTE10N4-G	NEW	0.2 - 10	0.001	255	1/4	7
DOTE20N4-G	T252020	2 - 20	0.002	410	3/8	12
DOTE50N4-G	T252021	5 - 50	0.005	410	3/8	12
DOTE100N4-G	T252022	10 - 100	0.01	410	1/2	12
DOTE200N4-G	T252023	20 - 200	0.02	660	1/2	13
DOTE500N4-G	T252024	50 - 500	0.05	1100	3/4	47
DOTE1000N4-G	T252025	100 - 1000	0.1	1650	1	49

Ein Drehmomentmessmittel sollte so gewählt werden, dass es vorwiegend in moderatem Leistungsbereich eingesetzt wird, um ein Überlasten zu vermeiden. Müsste man regelmäßig nahe der Nennbelastbarkeit (max. Kapazität) arbeiten, dürfte ein größeres Modell in der Regel ratsamer sein.

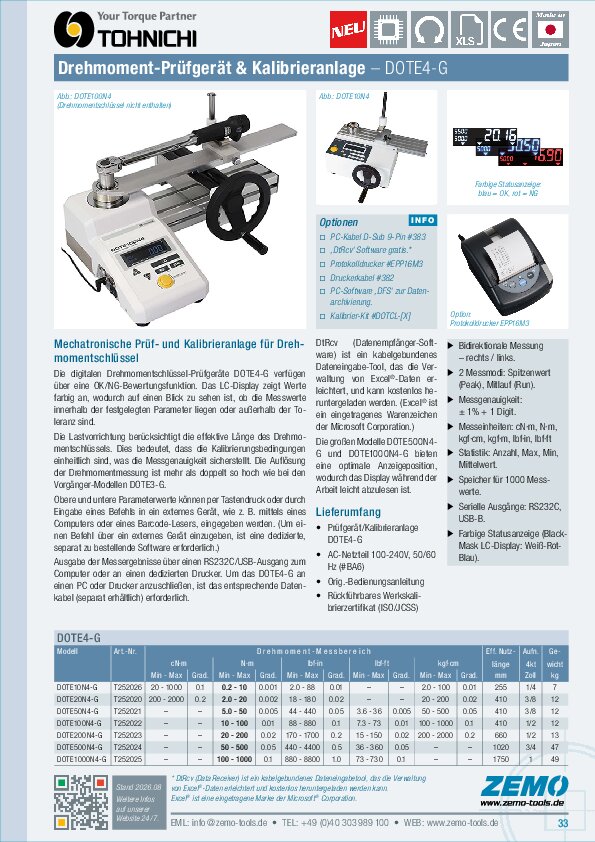

Weitere Maßangaben im Datenblatt (s. Downloads). Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
