Sturtevant Richmont TC Drehmomentschlüssel

Kapazität 25 / 50 / 85 / 200 / 400 Nm

Fest einstellbarer Signal-Drehmomentschlüssel mit Rechteckaufnahme S9 bzw. S14

Diese Baureihe vereint alle Vorzüge der legendären Sturtevant Richmont Preset-Knackschlüssel mit der im europäischen Markt verbreiteten Rechteckaufnahme für auswechselbare Werkzeugköpfe. Es stehen zahlreiche passende Werkzeugköpfe zur Auswahl, wie z.B. Maul-, Ring-, Offenringschlüssel oder Ratschenaufsätze.

Die solide dimensionierte Druckfeder ist das Herzstück dieses Drehmomentschlüssels. Bei Erreichen des eingestellten Drehmoments wird die Druckfeder etwas zusammengedrückt und der verschleißarme Kniehebel gibt den Werkzeugträger frei. Ein deutlich hörbares "Klicken" und ein kurzer Leerweg zeigen an, dass das eingestellte Drehmoment erreicht ist.

Mittels optionalem Einstell-/Konterschlüssel "CART" lässt sich das Drehmoment auf einem Prüfgerät in beliebiger Maßeinheit einstellen. Der präzise Einstellmechanismus verhindert Drehmomentveränderungen auch unter härtesten Produktionsbedingungen. Das Prüfgerät sollte eine Genauigkeit von mindestens ± 1% erbringen. Geeignete Geräte finden Sie in unserem Produktsegment „Drehmomentmesstechnik“.

Leistungsmerkmale

Wiederholgenauigkeit ± 4% des eingestellten Wertes (innerhalb 20-100% der Kapazität).
Übertrifft die ASME B107.14A sowie DIN EN ISO 6789 und die US-Spezifikation GGG-W-686E.
Auch für Linksgewinde geeignet.
Drehmomentjustage mittels optionalem Einstellschlüssel 'CART' und passendem Prüfgerät.
Schlanke Bauform gewährt vielseitigen Einsatz, auch bei beengtem Arbeitsraum.
Geringes Eigengewicht verringert Ermüdung des Werkers.
Aufwändiges Kastenprofil mit dicker Wandstärke sorgt für hohe Langzeitstabilität.

Lieferumfang

Drehmomentschlüssel TC
Original-Bedienungsanleitung (engl.)
PLUS: deutsche Übersetzung (pdf) einfach @ anfordern

Optionen / Zubehör

Auswechselbare Werkzeugköpfe mit Rechteckaufnahme
Voreingestellte Auslieferung ab Werk auf Anfrage
Einstellwerkzeug "CART" # R819117
Griffverlängerung (bis 340 Nm)

Service / Info

FAQ: Mittenabstand – Die Hebellänge beeinflusst das Drehmoment
FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789
FAQ: Umrechnungsfaktoren zum Konvertieren verschiedener Drehmoment-Maßeinheiten

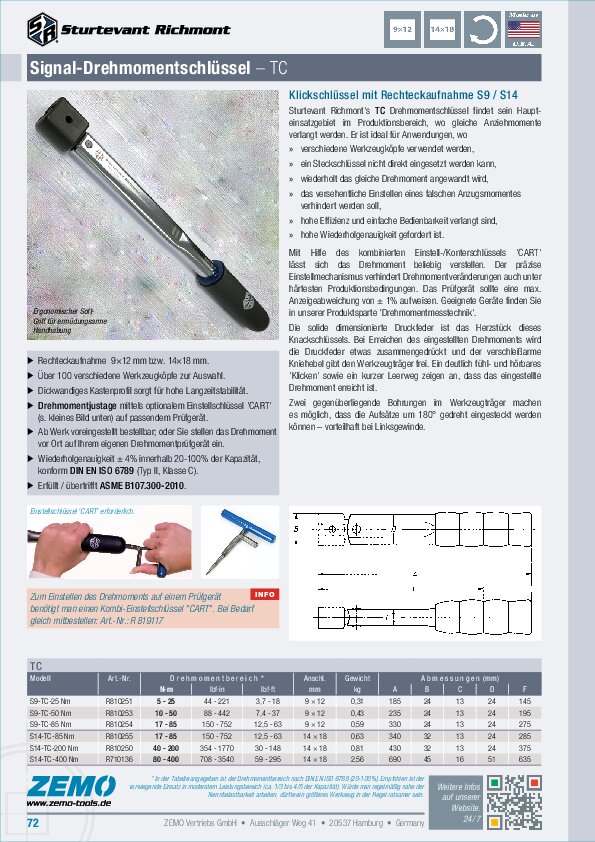

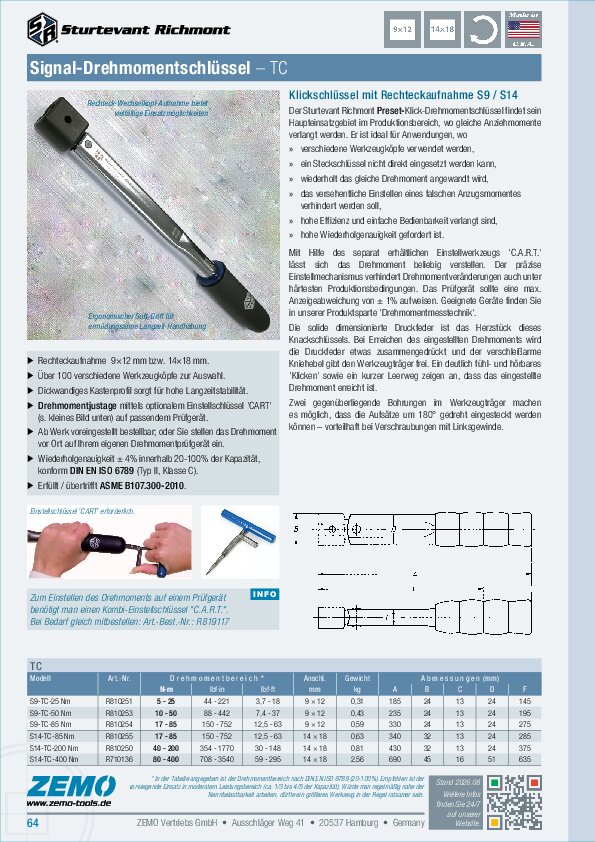

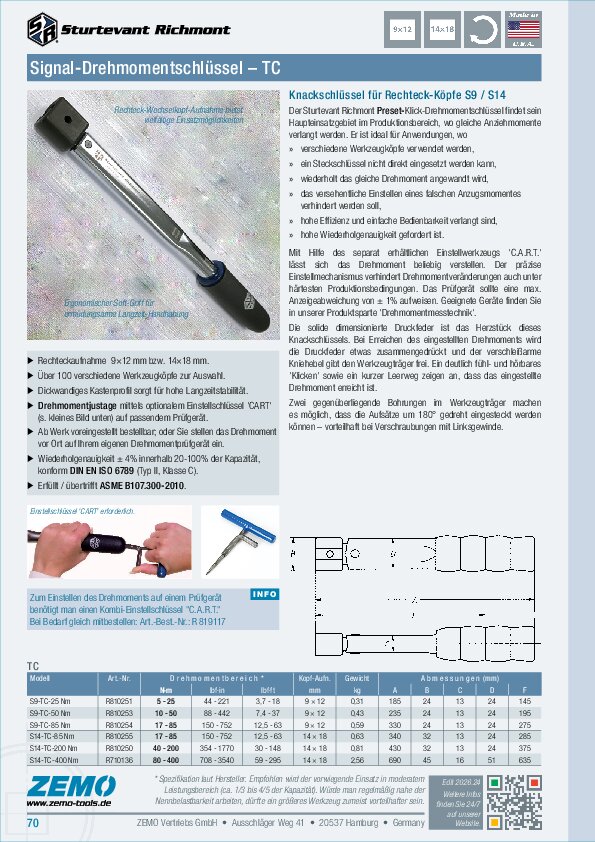

PDF: Katalog mit weiteren Infos
PDF: Bedienungsanleitung deutsch per E-Mail anfordern

Fragen zum Produkt? Benötigt Ihr Sturtevant Richmont Drehmomentschlüssel eine Prüfung? Kalibrierung? Reparatur?
Rufen Sie uns gern an. Oder e-Mailen Sie...

Serie TC – Rechteckaufnahme

Modell	Art.-Nr.	Drehmoment [N·m]	Aufn. [mm]	Gewicht [kg]	Länge [mm]	Griff
S9TC-25 Nm	R 810251	5 - 25	9×12	0.31	185	Soft
S9TC-50 Nm	R 810253	10 - 50	9×12	0.43	235	Soft
S9TC-85 Nm	R 810254	17 - 85	9×12	0.59	330	Soft
S14TC-85 Nm	R 810255	17 - 85	14×18	0.63	340	Soft
S14TC-200 Nm	R 810250	40 - 200	14×18	0.81	430	Soft
S14TC-400 Nm	R 710136	80 - 400	14×18	2.56	690	MG

In der Tabelle angegeben ist der Drehmomenbereich nach DIN EN ISO 6789 (20–100% der Kapazität, Dezimalstellen gerundet). Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität), um ein Überziehen zu vermeiden. Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.

FAQ: Umrechnungsfaktoren zum Konvertieren verschiedener Drehmoment-Maßeinheiten

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
