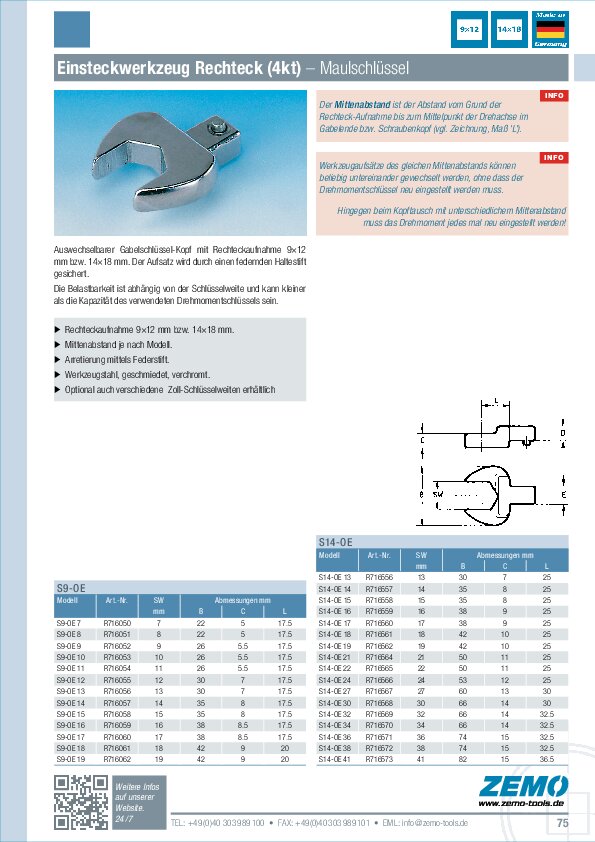

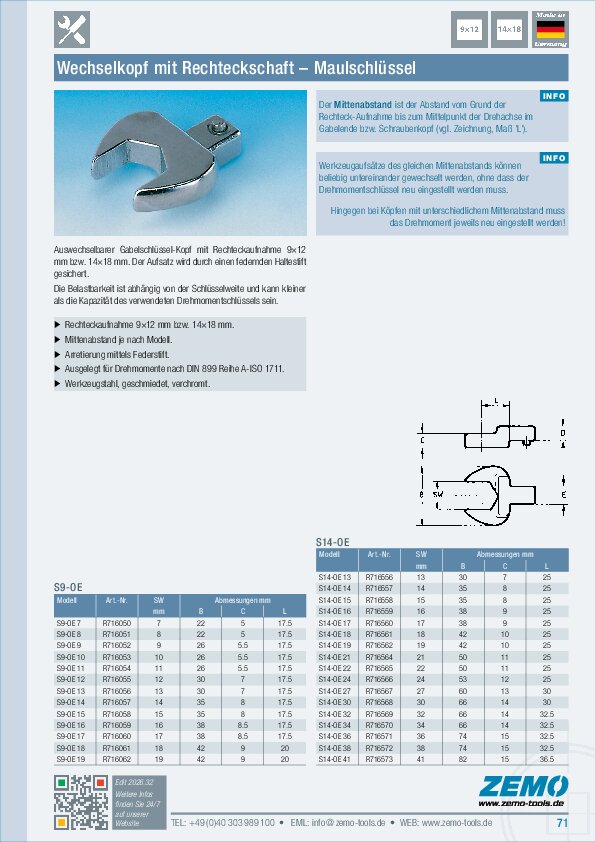

Einsteck-Maulschlüssel S9-OE / S14-OE

Mittenabstand: verschieden

Gabelschlüssel-Aufsatz für 9×12 / 14×18 Drehmomentschlüssel

Auswechselbares Steckwerkzeug für Drehmomentschlüssel mit Rechteckaufnahme 9×12 mm bzw. 14×18 mm. Der Aufsatz wird durch einen federnden Haltestift gesichert. Die Belastbarkeit ist abhängig von der Schlüsselweite und kann kleiner als die Kapazität des verwendeten Drehmomentschlüssels sein.

Merkmale

Rechteckaufnahme 9x12 bzw. 14x18 mm
Mittenabstand je nach Modell
Arretierung mittels Federstift
Werkzeugstahl, geschmiedet, verchromt

Hinweis

Werkzeugaufsätze des gleichen Mittenabstands können beliebig untereinander gewechselt werden, ohne dass der Drehmomentschlüssel neu eingestellt werden muss. Hingegen beim Kopftausch mit unterschiedlichem Mittenabstand muss das Drehmoment jedes mal neu eingestellt werden! Der Mittenabstand ist der Abstand vom Grund der Rechteck-Aufnahme bis zum Mittelpunkt der Drehachse im Gabelende bzw. Schraubenkopf (vgl. Zeichnung, Maß 'L').

Serie S9-OE

Modell	Art.-Nr.	SW [mm]	max Drehmoment [N·m]	Mittenabstand [mm]	Anschluss [mm]
S9 OE 7	R 716050	7	n.a.	17.5	9×12
S9 OE 8	R 716051	8	n.a.	17.5	9×12
S9 OE 9	R 716052	9	n.a.	17.5	9×12
S9 OE 10	R 716053	10	n.a.	17.5	9×12
S9 OE 11	R 716054	11	n.a.	17.5	9×12
S9 OE 12	R 716055	12	n.a.	17.5	9×12
S9 OE 13	R 716056	13	n.a.	17.5	9×12
S9 OE 14	R 716057	14	n.a.	17.5	9×12
S9 OE 15	R 716058	15	n.a.	17.5	9×12
S9 OE 16	R 716059	16	n.a.	17.5	9×12
S9 OE 17	R 716060	17	n.a.	17.5	9×12
S9 OE 18	R 716061	18	n.a.	17.5	9×12
S9 OE 19	R 716062	19	n.a.	17.5	9×12

Serie S14-OE

Modell	Art.-Nr.	SW [mm]	max Drehmoment [N·m]	Mittenabstand [mm]	Anschluss [mm]
S14 OE 13	R 716556	13	n.a.	25	14×18
S14 OE 14	R 716557	14	n.a.	25	14×18
S14 OE 15	R 716558	15	n.a.	25	14×18
S14 OE 16	R 716559	16	n.a.	25	14×18
S14 OE 17	R 716560	17	n.a.	25	14×18
S14 OE 18	R 716561	18	n.a.	25	14×18
S14 OE 19	R 716562	19	n.a.	25	14×18
S14 OE 21	R 716564	21	n.a.	25	14×18
S14 OE 22	R 716565	22	n.a.	25	14×18
S14 OE 24	R 716566	24	n.a.	25	14×18
S14 OE 27	R 716567	27	n.a.	25	14×18
S14 OE 30	R 716568	30	n.a.	25	14×18
S14 OE 32	R 716569	32	n.a.	25	14×18

Weitere Maßangaben im Datenblatt (s. Downloads). Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
