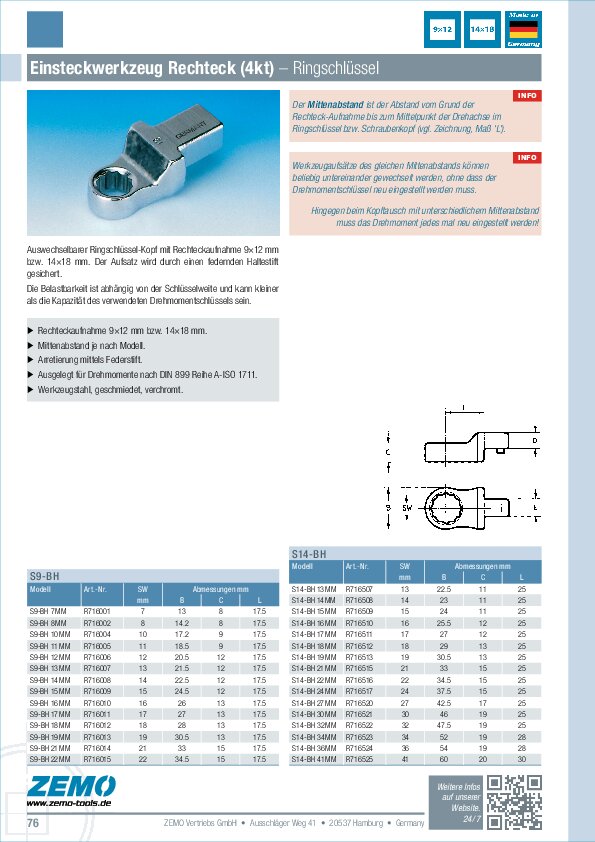

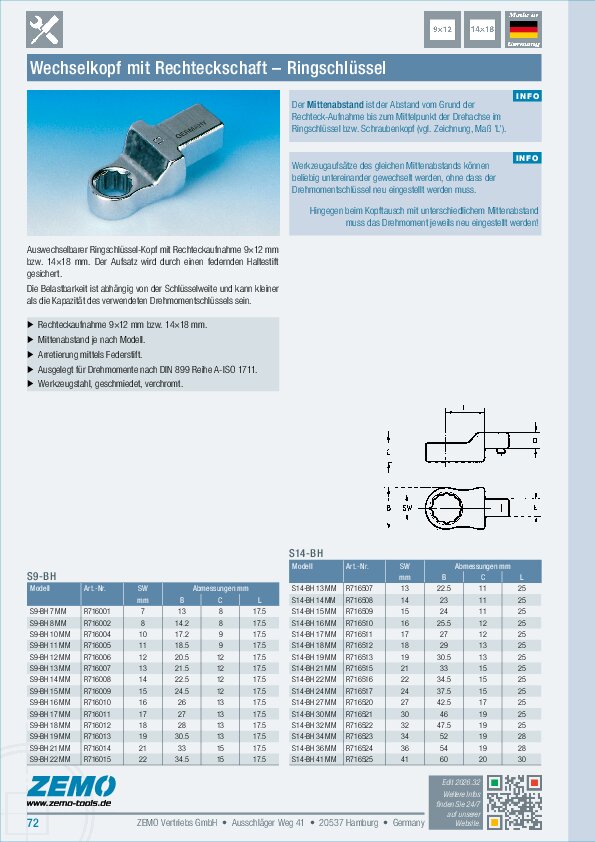

Einsteck-Ringschlüssel S9-BH / S14-BH

Mittenabstand: verschieden

Ringschlüssel-Aufsatz für 9×12 / 14×18 Drehmomentschlüssel

Auswechselbares Steckwerkzeug für Drehmomentschlüssel mit Rechteckaufnahme 9×12 mm bzw. 14×18 mm. Der Aufsatz wird durch einen federnden Haltestift gesichert. Die Belastbarkeit ist abhängig von der Schlüsselweite und kann kleiner als die Kapazität des verwendeten Drehmomentschlüssels sein.

Merkmale

Rechteckaufnahme 9x12 mm bzw. 14x18 mm
Geschlossener Doppelsechskantring
Mittenabstand je nach Modell
Ausführung Werkzeugstahl, geschmiedet, verchromt

Hinweis

Werkzeugaufsätze des gleichen Mittenabstands können beliebig untereinander gewechselt werden, ohne dass der Drehmomentschlüssel neu eingestellt werden muss. Hingegen beim Kopftausch mit unterschiedlichem Mittenabstand muss das Drehmoment jedes mal neu eingestellt werden! Der Mittenabstand ist der Abstand vom Grund der Rechteck-Aufnahme bis zum Mittelpunkt der Drehachse im Werkzeug- bzw. Schraubenkopf (vgl. Zeichnung, Maß 'L').

Serie S9-BH

Modell	Art.-Nr.	SW [mm]	max Drehmoment [N·m]	Mittenabstand [mm]	Anschluss [mm]
S9 BH 7	R 716001	7	n.a.	17.5	9×12
S9 BH 8	R 716002	8	n.a.	17.5	9×12
S9 BH 10	R 716004	10	n.a.	17.5	9×12
S9 BH 11	R 716005	11	n.a.	17.5	9×12
S9 BH 12	R 716006	12	n.a.	17.5	9×12
S9 BH 13	R 716007	13	n.a.	17.5	9×12
S9 BH 14	R 716008	14	n.a.	17.5	9×12
S9 BH 15	R 716009	15	n.a.	17.5	9×12
S9 BH 16	R 716010	16	n.a.	17.5	9×12
S9 BH 17	R 716011	17	n.a.	17.5	9×12
S9 BH 18	R 716012	18	n.a.	17.5	9×12
S9 BH 19	R 716013	19	n.a.	17.5	9×12
S9 BH 21	R 716014	21	n.a.	17.5	9×12
S9 BH 22	R 716015	22	n.a.	17.5	9×12

Serie S14-BH

Modell	Art.-Nr.	SW [mm]	max Drehmoment [N·m]	Mittenabstand [mm]	Anschluss [mm]
S14 BH 13	R 716507	13	n.a.	25	14×18
S14 BH 14	R 716508	14	n.a.	25	14×18
S14 BH 15	R 716509	15	n.a.	25	14×18
S14 BH 16	R 716510	16	n.a.	25	14×18
S14 BH 17	R 716511	17	n.a.	25	14×18
S14 BH 18	R 716512	18	n.a.	25	14×18
S14 BH 19	R 716513	19	n.a.	25	14×18
S14 BH 21	R 716515	21	n.a.	25	14×18
S14 BH 22	R 716516	22	n.a.	25	14×18
S14 BH 24	R 716517	24	n.a.	25	14×18
S14 BH 27	R 716520	27	n.a.	25	14×18
S14 BH 30	R 716521	30	n.a.	25	14×18
S14 BH 32	R 716522	32	n.a.	25	14×18
S14 BH 34	R 716523	34	n.a.	25	14×18
S14 BH 36	R 716524	36	n.a.	25	14×18
S14 BH 41	R 716525	41	n.a.	25	14×18

Weitere Maßangaben im Datenblatt (s. Downloads). Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
