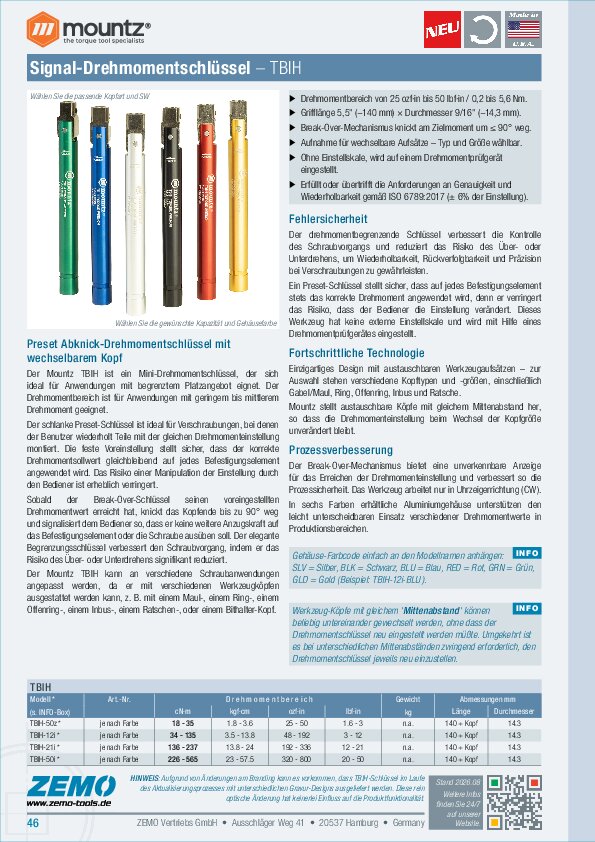

Mountz TBIH Mini-Drehmomentschlüssel

Kapazität 35 / 135 / 235 / 565 cNm

Fest eingestellter 'Break-Over' Drehmomentschlüssel mit wechselbarem Kopf



Der kleine schlanke Mountz TBIH Drehmomentschlüssel ist ideal für Anwendungen mit wenig Platz. Der Drehmomentbereich eignet sich für feine, niedrige und mittlere Drehmomentanwendungen.



Voreingestellte Schlüssel sind ideal für Befestigungsanwendungen, bei denen der Benutzer wiederholt Teile mit der gleichen Drehmomenteinstellung montiert und sicherstellt, dass der korrekte Drehmomentwert konsistent auf jedes Befestigungselement angewendet wird, indem er das Risiko einer Manipulation der Einstellungen durch den Bediener reduziert.



Sobald der TBIH seine voreingestellte Drehmomenteinstellung erreicht hat, knickt er am Kopfende bis zu 90° weg und signalisiert dem Bediener so, dass er kein Drehmoment mehr auf das Befestigungselement oder die Schraube ausüben soll. Der Schlüssel verbessert den Schraubvorgang, indem er das Risiko des Über- oder Unterdrehens reduziert.



Der flexible voreingestellte Drehmomentschlüssel kann an verschiedene Schraubanwendungen angepasst werden, da er mit verschiedenen Schraubköpfen kompatibel ist, z. B. mit einem Maul-, einem Ring-, einem Offenring-, einem Inbus- oder einem Ratschenkopf.



HINWEIS: Die Auswechselbarkeit der Köpfe ist für die Verwendung während der Rekalibrierung vorgesehen, um eine Neukonfiguration der Werkzeuge für verschiedene Anwendungen zu ermöglichen. Sie sind nicht dafür gedacht, als normaler Arbeitsschritt eines Montageprozesses ausgetauscht zu werden.



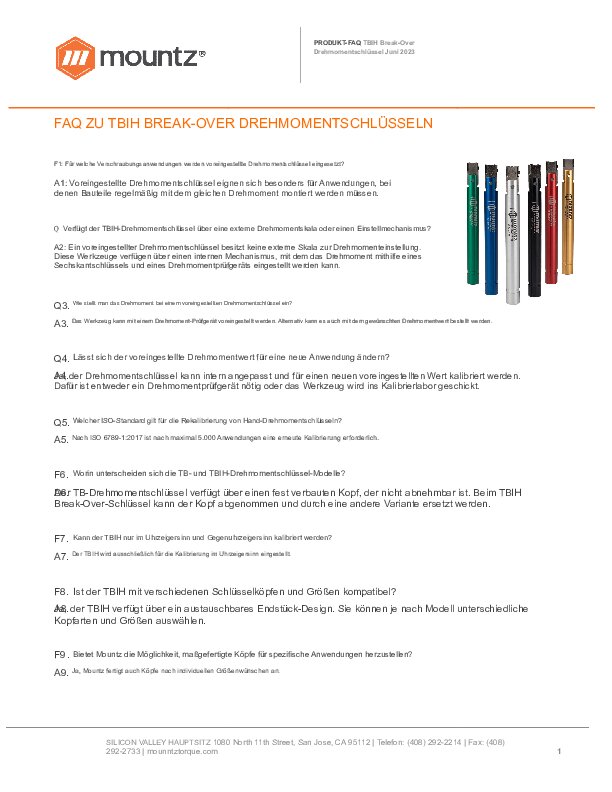

Merkmale



  • Drehmomentbereich von 25 ozf·in bis 50 lbf·in.
  • Geeignet für Anwendungen mit niedrigem bis mittlerem Drehmoment.
  • Grifflänge 5" (127 mm) × Durchmesser 9/16" (~14,3 mm).
  • Der Break-Over-Mechanismus schwenkt bei der Abgabe des Drehmoments um 90° weg und zeigt so visuell an, dass das Ziel-Drehmoment erreicht wurde.
  • Aufnahme für wechselbare Aufsätze – Typ und Größe wählbar.
  • Ohne Einstellskale, wird auf einem Drehmomentprüfgerät eingestellt.
  • Erfüllt oder übertrifft die Genauigkeits- und Wiederholbarkeitsanforderungen der ISO 6789:2017 (± 6% der Einstellung).



Fehlersicherheit



  • Der drehmomentbegrenzende Schlüssel verbessert die Kontrolle des Anziehvorgangs und reduziert das Risiko des Über- oder Unterdrehens, um Wiederholbarkeit, Rückverfolgbarkeit und Präzision bei Anziehanwendungen zu gewährleisten.
  • Ein voreingestellter Schlüssel stellt sicher, dass der korrekte Drehmomentwert konsistent auf jedes Befestigungselement angewendet wird, indem er das Risiko einer Manipulation der Einstellungen durch den Bediener verringert.



Fortschrittliche Technologie



  • Einzigartiges Design der austauschbaren Endstücke – wir bieten wählbare Kopftypen und -größen, einschließlich Köpfe mit offenem Ende, geschlossenem Ring, Sechskantstift und Ratsche.
  • Mountz stellt austauschbare Köpfe mit gleichem Mittenabstand her, so dass die Drehmomenteinstellung beim Wechsel der Kopfgröße unverändert bleibt.



Prozessverbesserung



  • Der Break-Over-Mechanismus bietet eine visuelle Anzeige des erreichten Drehmoments und verbessert so die Produktivität. Das Werkzeug arbeitet nur in CW-Richtung.
  • Sechs verschiedenfarbige Aluminiumgriffe ermöglichen die farbliche Kennzeichnung bestimmter Drehmomentwerte in Produktionsbereichen.






Optionen / Zubehör / Ersatz



  • Gabelkopf ('OE')
    - imperial: 5/64 – 1/8 – 9/64 – 5/32 – 3/16 – 13/64 – 7/32 – 15/64 – 1/4 – 9/32 – 5/16 – 11/32 – 3/8 – 13/32 – 7/16 – 1/2 – 9/16 – 5/8 – 11/16 – 3/4 – 13/16 – 7/8 – 15/16 – 1 Zoll
    - metrisch: 3 – 4 – 5 – 5.5 – 6 – 6.5 – 7 – 8 – 8.5 – 9 – 10 – 11 – 12 – 13 – 14 – 15 – 16 – 17 – 18 – 19 – 20 – 21 – 22 mm

  • Ringkopf ('BH')
    - imperial: 1/8 – 5/32 – 3/16 – 7/32 – 1/4 – 9/32 – 5/16 – 11/32 – 3/8 – 7/16 – 1/2 – 9/16 – 5/8 – 11/16 – 3/4 Zoll
    - metrisch: 5 – 6 – 7 – 8 – 9 – 10 – 11 – 12 – 13 – 17 mm

  • Sechskantstift ('HK')
    - imperial: 3/64 – 1/16 – 5/64 – 3/32 – 7/64 – 1/8 – 9/64 – 5/32 – 3/16 – 7/32 – 1/4 – 3/8 – 7/16 – 3/4 Zoll
    - metrisch: 1.5 – 2 – 2.5 – 3 – 3.5 – 4 – 5 mm

  • Offenringkopf ('FN')
    - imperial: 1/4 – 5/16 – 3/8 – 7/16 – 1/2 – 9/16 – 11/16 – 3/4 – 13/16 Zoll
    - metrisch: 13 – 15 – 17 – 19 mm

  • Ratschenkopf ('RH')
    - 1/4 Zoll Innensechskant (52 Zähne)






HINWEIS: Aufgrund von Brandingänderungen kann es vorkommen, dass TBIH-Schlüssel im Laufe des Aktualisierungsprozesses mit unterschiedlichen Gravur-Designs ausgeliefert werden. Diese rein optische Änderung hat keinen Einfluss auf die Produktfunktionalität.



TBIH
Modell Art.-Nr. Drehmoment [cN·m] Drehmoment [ozf·in] Drehmoment [lbf·in] Drehmoment [kgf·cm]
TBIH-50z SLV M067999-A 17.7 - 35.3 25 - 50 1.8 - 3.6
TBIH-50z BLK M068000-A 17.7 - 35.3 25 - 50 1.8 - 3.6
TBIH-50z BLU M068001-A 17.7 - 35.3 25 - 50 1.8 - 3.6
TBIH-50z RED M068002-A 17.7 - 35.3 25 - 50 1.8 - 3.6
TBIH-50z GRN M068003-A 17.7 - 35.3 25 - 50 1.8 - 3.6
TBIH-50z GLD M068004-A 17.7 - 35.3 25 - 50 1.8 - 3.6
TBIH-12i SLV M067999-B 33.9 - 135.6 48 - 192 3 - 12 3.5 - 13.8
TBIH-12i BLK M068000-B 33.9 - 135.6 48 - 192 3 - 12 3.5 - 13.8
TBIH-12i BLU M068001-B 33.9 - 135.6 48 - 192 3 - 12 3.5 - 13.8
TBIH-12i RED M068002-B 33.9 - 135.6 48 - 192 3 - 12 3.5 - 13.8
TBIH-12i GRN M068003-B 33.9 - 135.6 48 - 192 3 - 12 3.5 - 13.8
TBIH-12i GLD M068004-B 33.9 - 135.6 48 - 192 3 - 12 3.5 - 13.8
TBIH-21i SLV M067999-C 135.6 - 237.3 192 - 336 12 - 21 13.8 - 24.2
TBIH-21i BLK M068000-C 135.6 - 237.3 192 - 336 12 - 21 13.8 - 24.2
TBIH-21i BLU M068001-C 135.6 - 237.3 192 - 336 12 - 21 13.8 - 24.2
TBIH-21i RED M068002-C 135.6 - 237.3 192 - 336 12 - 21 13.8 - 24.2
TBIH-21i GRN M068003-C 135.6 - 237.3 192 - 336 12 - 21 13.8 - 24.2
TBIH-21i GLD M068004-C 135.6 - 237.3 192 - 336 12 - 21 13.8 - 24.2
TBIH-50i SLV M067999-D 226 - 565 320 - 800 20 - 50 23 - 57.5
TBIH-50i BLK M068000-D 226 - 565 320 - 800 20 - 50 23 - 57.5
TBIH-50i BLU M068001-D 226 - 565 320 - 800 20 - 50 23 - 57.5
TBIH-50i RED M068002-D 226 - 565 320 - 800 20 - 50 23 - 57.5
TBIH-50i GRN M068003-D 226 - 565 320 - 800 20 - 50 23 - 57.5
TBIH-50i GLD M068004-D 226 - 565 320 - 800 20 - 50 23 - 57.5

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz in moderatem Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.



Farbcodes: SLV = Silber, BLK = Schwarz, BLU = Blau, RED = Rot, GRN = Grün, GLD = Gold.



Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
