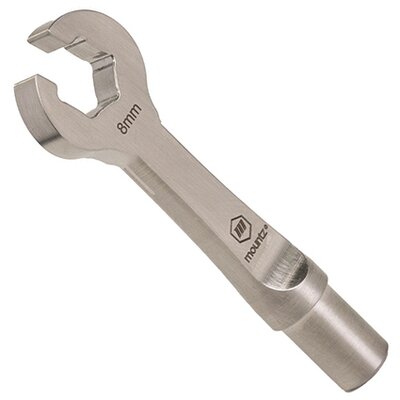

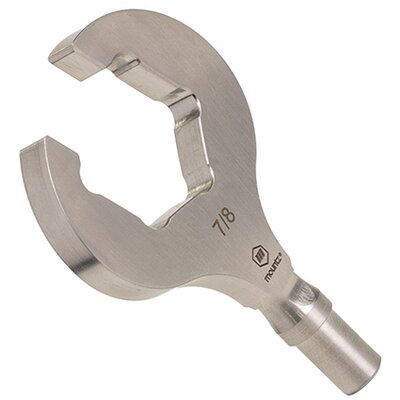

Offenringschlüssel-Aufsatz für TBIH

Offener 6-Punkt Ring

Offenringschlüssel-Kopf für Break-Over Drehmomentschlüssel TBIH & TBX-12

Der Offenringschlüssel ist für die sichere Befestigung von Bremsleitungen, Kraftstoffleitungen und anderen Fittings mit Hindernissen konzipiert. Sein spezielles Design mit offenem Kopf ermöglicht einen einfachen Zugang, während er sich für einen festen Griff um fünf Seiten eines Sechskantverschlusses wickelt. Dadurch wird die Gefahr des Abrundens von Kanten verringert, insbesondere bei weicheren Materialien, was ihn perfekt für Anwendungen in der Automobil- und Luftfahrtindustrie macht. Er ist ideal für Bremsleitungen, Kraftstoffleitungen, Hydraulikverbindungen und enge Stellen, die mit herkömmlichen Schlüsseln nicht erreicht werden können.

HINWEIS: Werkzeugaufsätze mit gleichem Mittenabstand können beliebig untereinander gewechselt werden, ohne dass der Drehmomentschlüssel neu eingestellt werden müßte. Umgekehrt ist es bei unterschiedlichen Mittenabständen zwingend erforderlich, das Drehmoment jeweils neu zu berechnen bzw. den Drehmomentschlüssel jeweils neu einzustellen. [FAQ: Mittenabstand]

HINWEIS: Im Verlauf des ersten Halbjahres 2025 findet eine rollende Umstellung statt. Das neue Kopfdesign ist am Mountz-Logo auf dem unteren Teil des Schlüsselkopfes zu erkennen. Das vorherige Design trägt kein Mountz-Logo. Sobald neue Köpfe auf den Markt kommen, werden die neuen Teilenummern (M069...) auf unserer Website veröffentlicht.

HINWEIS: Die neuen Gabel-, Ring- und Offenringköpfe für die Modelle TBIH sind aus 17-4 PH Edelstahl gefertigt, der außergewöhnliche Festigkeit und Korrosionsbeständigkeit gewährleistet. Bitte beachten Sie, dass diese Materialspezifikation ausschließlich für die neuen Köpfe gilt und nicht für frühere Versionen oder andere Schlüsselkopftypen.

Kompatible Produkte

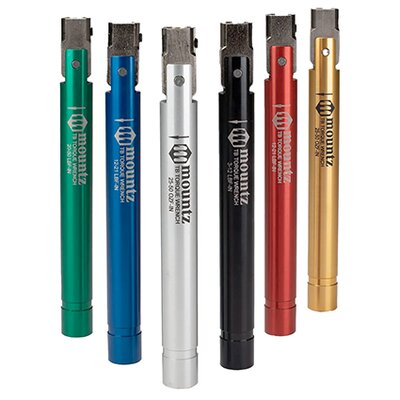

TBIH Break-Over Drehmomentschlüssel
TBX-12 Break-Over Drehmmomentschlüssel

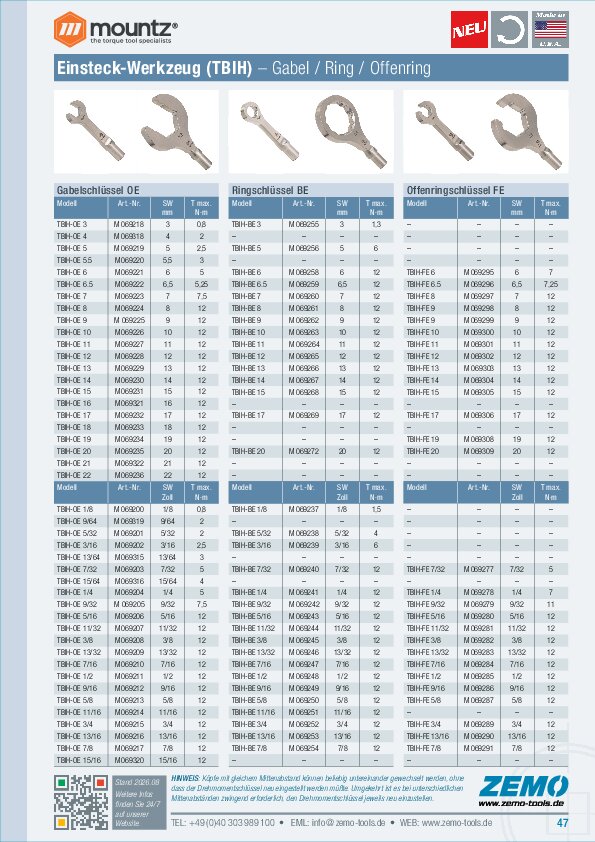

TBIH Offenringkopf – metrisch

Modell	Art.-Nr.	Schlüsselweite [mm]	max. Drehmoment [N·m]	Gewicht [kg]
TBIH-FN 6	M069295	6	7	n.a.
TBIH-FN 6.5	M069296	6.5	7.25	n.a.
TBIH-FN 7	M069297	7	n.a.	n.a.
TBIH-FN 8	M069298	8	12	n.a.
TBIH-FN 13	◻︎	13	n.a.	n.a.
TBIH-FN 14	M069304	14	12	n.a.
TBIH-FN 15	M069305	15	12	n.a.
TBIH-FN 17	M069355	17	n.a.	n.a.
TBIH-FN 19	◻︎	19	n.a.	n.a.

TBIH Offenringkopf – imperial

Modell	Art.-Nr.	Schlüsselweite [Zoll]	max. Drehmoment [N·m]	Gewicht [kg]
TBIH-FN 1/4	M069278	1/4	7	n.a.
TBIH-FN 9/32	M069279	9/32	11	n.a.
TBIH-FN 5/16	M069280	5/16	12	n.a.
TBIH-FN 11/32	M069281	11/32	12	n.a.
TBIH-FN 3/8	M069282	3/8	12	n.a.
TBIH-FN 7/16	M069284	7/16	12	n.a.
TBIH-FN 1/2	◻︎	1/2	n.a.	n.a.
TBIH-FN 9/16	◻︎	9/16	n.a.	n.a.
TBIH-FN 11/16	◻︎	11/16	n.a.	n.a.
TBIH-FN 3/4	◻︎	3/4	n.a.	n.a.
TBIH-FN 13/16	◻︎	13/16	n.a.	n.a.
TBIH-FN 7/8	M069291	7/8	12	n.a.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
