Industriewerkzeuge
Drehmomentsysteme
industry 4automotive
industry 4
automotive

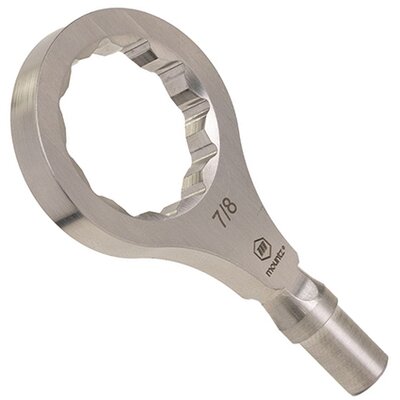

Ringschlüssel-Aufsatz für TBIH

Geschlossener Doppelsechskant

Ringschlüssel-Kopf für Break-Over Drehmomentschlüssel TBIH & TBX-12



Der Ringschlüsselkopf wurde für ein maximales Drehmoment und höchste Präzision entwickelt und verfügt über einen vollständig geschlossenen Kopf, der die Befestigungselemente sicher von allen Seiten umschließt. Diese Konstruktion verhindert ein Abrutschen, minimiert das Risiko des Abrundens von Schraubenkanten und bietet eine hervorragende Hebelwirkung für Anwendungen mit hohem Drehmoment.



Ob bei Arbeiten auf engem Raum oder in offenen Bereichen, der Ringschlüssel gewährleistet einen festen, stabilen Griff und ist damit ein unverzichtbares Werkzeug für Montage-, Wartungs- und Reparaturarbeiten. Er ist ideal für Anwendungen mit hohen Drehmomenten und hartnäckigen Schrauben und verhindert Schäden an weicheren Materialien.






HINWEIS: Werkzeugaufsätze mit gleichem Mittenabstand können beliebig untereinander gewechselt werden, ohne dass der Drehmomentschlüssel neu eingestellt werden müßte. Umgekehrt ist es bei unterschiedlichen Mittenabständen zwingend erforderlich, das Drehmoment jeweils neu zu berechnen bzw. den Drehmomentschlüssel jeweils neu einzustellen. [FAQ: Mittenabstand]



HINWEIS: Im Verlauf des ersten Halbjahres 2025 findet eine rollende Umstellung statt. Das neue Kopfdesign ist am Mountz-Logo auf dem unteren Teil des Schlüsselkopfes zu erkennen. Das vorherige Design trägt kein Mountz-Logo. Sobald neue Köpfe auf den Markt kommen, werden die neuen Teilenummern (M069...) auf unserer Website veröffentlicht.



HINWEIS: Die neuen Gabel-, Ring- und Offenringköpfe für die Modelle TBIH sind aus 17-4 PH Edelstahl gefertigt, der außergewöhnliche Festigkeit und Korrosionsbeständigkeit gewährleistet. Bitte beachten Sie, dass diese Materialspezifikation ausschließlich für die neuen Köpfe gilt und nicht für frühere Versionen oder andere Schlüsselkopftypen.






Kompatible Produkte



  • TBIH Break-Over Drehmomentschlüssel
  • TBX-12 Break-Over Drehmmomentschlüssel
TBIH Ringkopf – metrisch
Modell Art.-Nr. Schlüsselweite [mm] Max. Drehmoment [N·m] Gewicht [kg]
TBIH-BH 3 M069255 3 1.3 n.a.
TBIH-BH 5 ◻︎ 5 n.a. n.a.
TBIH-BH 6 ◻︎ 6 n.a. n.a.
TBIH-BH 6.5 M069259 6.5 12 n.a.
TBIH-BH 7 M069260 7 n.a. n.a.
TBIH-BH 8 M069261 8 12 n.a.
TBIH-BH 9 ◻︎ 9 n.a. n.a.
TBIH-BH 10 ◻︎ 10 n.a. n.a.
TBIH-BH 11 ◻︎ 11 n.a. n.a.
TBIH-BH 12 ◻︎ 12 n.a. n.a.
TBIH-BH 13 ◻︎ 13 n.a. n.a.
TBIH-BH 14 M069267 14 12 n.a.
TBIH-BH 15 M069268 15 12 n.a.
TBIH-BH 17 ◻︎ 17 n.a. n.a.
TBIH Ringkopf – imperial
Modell Art.-Nr. Schlüsselweite [Zoll] max. Drehmoment [N·m] Gewicht [kg]
TBIH-BH 1/8 ◻︎ 1/8 n.a. n.a.
TBIH-BH 5/32 ◻︎ 5/32 n.a. n.a.
TBIH-BH 3/16 ◻︎ 3/16 n.a. n.a.
TBIH-BH 1/4 M069241 1/4 n.a. n.a.
TBIH-BH 9/32 M069242 9/32 12 n.a.
TBIH-BH 5/16 M069243 5/16 12 n.a.
TBIH-BH 11/32 M069244 11/32 12 n.a.
TBIH-BH 3/8 ◻︎ 3/8 12 n.a.
TBIH-BH 7/16 M069247 7/16 n.a. n.a.
TBIH-BH 1/2 ◻︎ 1/2 n.a. n.a.
TBIH-BH 9/16 ◻︎ 9/16 n.a. n.a.
TBIH-BH 5/8 ◻︎ 5/8 n.a. n.a.
TBIH-BH 11/16 ◻︎ 11/16 n.a. n.a.
TBIH-BH 3/4 ◻︎ 3/4 n.a. n.a.
TBIH-BH 7/8 M069254 7/8 12 n.a.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
