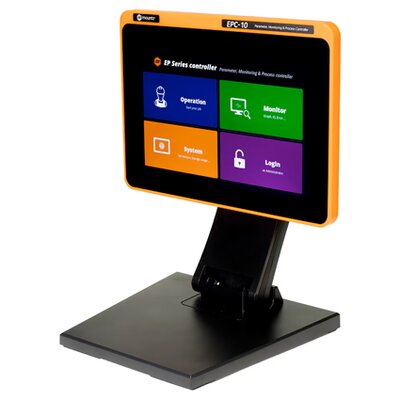

Mountz EPC-10 Steuerung für DC-Akkuschrauber

##############################

###  demnächst bei uns erhältlich   ###

##############################

Das kabellose Steuergerät EPC-10 funktioniert nur mit den sensorgesteuerten DC-Akkuschraubern der EPT-Serie. Ein Steuergerät kann mit bis zu 8 (acht) Schraubern verwendet werden.

Mountz EPT-Schraubersysteme bieten Ingenieuren und Betrieben die neueste Technologie zur Fehlersicherung, die Fertigungsrisiken eliminiert und Produktfehler verhindert. Das EPT-Kontrollsystem überwacht und steuert alle Aspekte des Verschraubungsprozesses, von der Installation von Fehlersicherungsdisziplinen bis zu adaptiven Verschraubungsstrategien.

In Kombination mit den eingebauten Schraubenzählern und der Fehlersicherungssoftware bieten die Mountz DC-Kontrollwerkzeuge maximale Produktionsergebnisse und Produktkontrolle. Das EPT-Kontrollsystem überwacht und steuert alle Aspekte des Automatisierungsprozesses, von der Installation von Fehlersicherheitsdisziplinen bis hin zu adaptiven Verschraubungsstrategien.

Die Schrauber der EPT-Serie bieten einen Drehmomentbereich, der für Anwendungen mit niedrigem und hohem Drehmoment geeignet ist. Alle Mountz DC-Steuerungen beinhalten eine kostenlose Produktsoftware zur Programmierung und Analyse – eine jährliche Lizenzierung ist nicht erforderlich.

Features

• Anschlussmöglichkeit für bis zu 8 (acht) Akkuschrauber der EPT-Serie.
• Programmieren oder überprüfen Sie die Parametereinstellungen für Akkuschrauber.
• Job Manager ist eine Prozesssteuerungsschnittstelle, mit der visuelle Montageanweisungen für einen Bediener einfach erstellt, gespeichert und abgerufen werden können.
• OK/NG-Bewertung der Verschraubung nach voreingestelltem Winkel- und/oder Zeitmuster.
• Anzeige der Befestigungsdaten in Echtzeit. Automatisches Speichern und Archivieren der Daten.
• Werkzeug-Fernsteuerung
• Schrauben-Zählfunktion
• Unterstützt Barcode-Scanner
• Unterstützt FTP-Server (File Transfer Protocol)

Prozess-Optimierung

• Qualitätskontrolle der Verschraubung: OK/NG-Überwachung der Verschraubung durch ein voreingestelltes Muster von Winkel und/oder Zeit.
• Vollständig programmierbar über den Touchscreen.
• PC-basiertes Programm für Parametereinstellungen, Überwachung und Echtzeitausgabe.
• Die integrierte Schraubenzählfunktion stellt sicher, dass alle Schrauben während des Montageprozesses erfasst werden.
• Digitale E/A ermöglichen den Anschluss an eine Maschinen- und SPS-Schnittstelle für die Überwachung der Liniensteuerung.
• Programmierbare Schraubsequenzen und Arbeitsabläufe. Erstellen Sie standardisierte Schraubabläufe.
• Programmieren Sie bis zu 15 Voreinstellungen und 15 Modelle, bestehend aus bis zu 20 Schritten für jedes Modell.

Fehlersicherung

• Die Job-Manager-Schnittstelle erleichtert das Erstellen, Speichern und Abrufen visueller Montageanweisungen für einen Bediener. Programmieren oder überprüfen Sie die Parametereinstellungen für Akkuschrauber.
• Bieten Sie dem Bediener auf dem Bildschirm Schritt-für-Schritt-Anweisungen mit Bildern für bis zu 15 Montageprozesse.

Datenerfassung und -analyse

• Datenerfassung – Aufzeichnung und Speicherung von Drehmoment- und Befestigungsdaten.
• Erfassen und speichern Sie wichtige Qualitätsdaten in einem Repository zur Datenanalyse, Einhaltung von Vorschriften und Rückverfolgbarkeit.
• Bietet die statistische Analyse von Drehmomentdaten (Standardabweichung, Mittel, Durchschnitt, Cp, CpK).

Spezifikationen

• Frontpanel 10,1“ Farb-LCD mit Touchscreen (1280x800px)
• 16 Eingänge und 16 Ausgänge, 24V digitale E/A (25P D-Sub)
• HDMI-Port für externes Display
• Festspeicher: On-board 8 GB eMMC
• Kommunikation: RS232C, Gigabit-Ethernet, WLAN 2.4 GHz / 5 GHz Dual-Band, IEEE 802.11 b/g/n/ac, nur AP-Modus.
• Protokoll: Modbus
• 4.0 MES System-bereit
• MicroSD Steckplatz bis 32 GB (Speicherkarte im Lieferumfang enthalten)
• Wandhalterung VESA 100x100
• Leistungsaufnahme AC 100-240 V, 50/60Hz, 0.35A

Bestelldaten

• M313005 = Controller EPC-10 (inklusive WiFi-Adapter und Mini-USB-Kabel)

Optionen / Zubehör / Ersatz

• M310203 = Vertikalaufsteller
• M310055 = 44P E/A Wiring-Box
  Ermöglicht eine einfache und bequeme Verdrahtung von 12 Ein- und Ausgängen für eine EPC-10-Steuerung durch die gemeinsame Nutzung einer einzigen 24V-Stromquelle (Eingangsleistung: DC 24V 1A). Es wird ein AC-Netzteil #310102 benötigt; zum Anschluss an einen Controller wird ein E/A-Kabel benötigt.
• M310057 = E/A-Kabel 3 m (44P-Stecker auf 25P-Stecker)
• M773856 = RS232-Kabel 2 m (DB9-Stecker x DB9-Buchse)
• M773069 = Adapter-Kabel USB-A zu RS232 (DB9)
