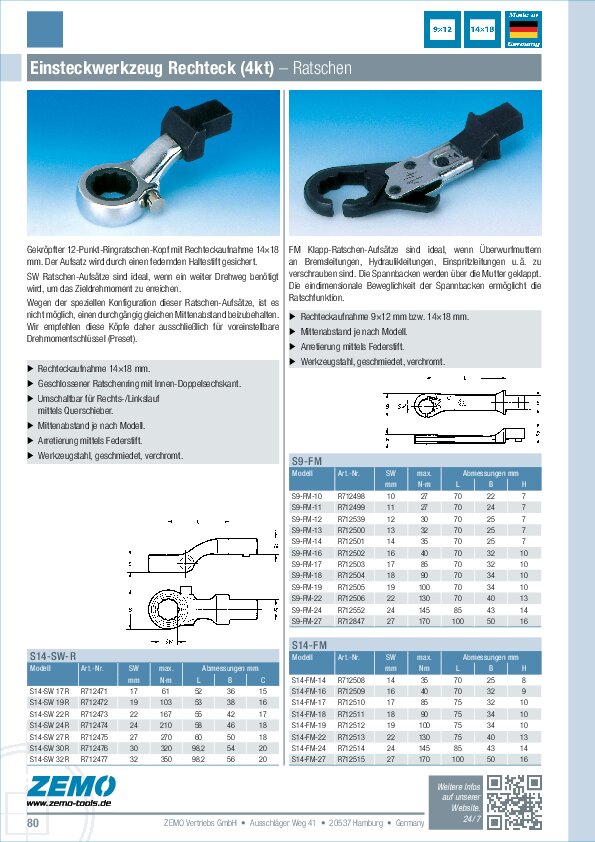

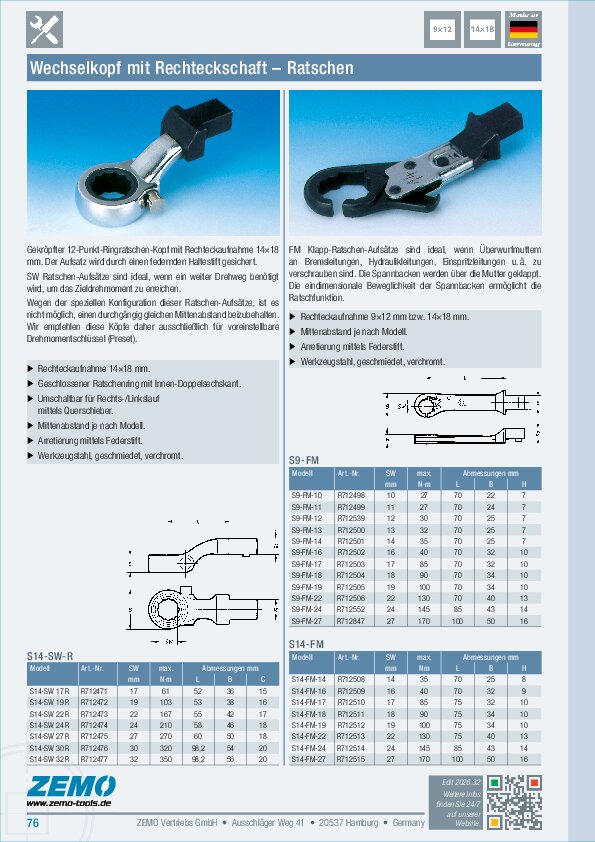

Einsteck-Ratsche S14-SW-R

Mittenabstand: verschieden

Ringratschen-Aufsatz für 14×18 Drehmomentschlüssel

Auswechselbares Steckwerkzeug für Drehmomentschlüssel mit Rechteckaufnahme 14×18 mm. Der Aufsatz wird durch einen federnden Haltestift gesichert. SW Ratschen-Aufsätze sind ideal, wenn ein weiter Drehweg benötigt wird, um das Zieldrehmoment zu erreichen. Wegen der speziellen Konfiguration dieser Ratschen-Aufsätze, ist es nicht möglich, einen durchgängig gleichen Mittenabstand beizubehalten. Wir empfehlen diese Köpfe daher ausschließlich für fest voreinstellbare Drehmomentschlüssel (Preset).

Merkmale

Rechteckaufnahme 14x18 mm
12-Punkt Kraftübertragung
Rechts/links umschaltbar
Mittenabstand je nach Modell
Werkzeugstahl, geschmiedet, teilverchromt

Hinweis

Werkzeugaufsätze des gleichen Mittenabstands können beliebig untereinander gewechselt werden, ohne dass der Drehmomentschlüssel neu eingestellt werden muss. Hingegen beim Kopftausch mit unterschiedlichem Mittenabstand muss das Drehmoment jedes mal neu eingestellt werden! Der Mittenabstand ist der Abstand vom Grund der Rechteck-Aufnahme bis zum Mittelpunkt der Drehachse im Werkzeug- bzw. Schraubenkopf (vgl. Zeichnung, Maß 'L').

Serie S14-SWR

Modell	Art.-Nr.	SW [mm]	max Drehmoment [N·m]	Mittenabstand [mm]	Anschluss [mm]
S14-SW-17R	R 712471	17	61	52	14×18
S14-SW-19R	R 712472	19	103	53	14×18
S14-SW-22R	R 712473	22	167	55	14×18
S14-SW-24R	R 712474	24	210	58	14×18
S14-SW-27R	R 712475	27	270	60	14×18
S14-SW-30R	R 712476	30	320	98.2	14×18
S14-SW-32R	R 712477	32	350	98.2	14×18

Weitere Maßangaben im Datenblatt (s. Downloads). Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
