Yokota YLa-JQ PokaYoke-Impulsschrauber

Leistungsklasse 25 / 35 / 50 / 65 / 100 / 130 / 160 Nm

PokaYoke-Impulsschrauber mit Doppelkammer-Luftmotor

Druckluftbetriebene Impulsschrauber der Reihe YLa-J sind die konsequente Weiterentwicklung der Yokota Impulstechnologie. Konstruktive Innovationen und der Einsatz neuer Werkstoffe reduzieren deutlich das Gewicht und erhöhen die Standzeit. Durch Verbesserungen der Impulszelle werden grössere Wartungsintervalle erzielt. Die hohe Effizienz des Motors spiegelt sich im geringen Luftverbrauch wider. Das Design wurde nach ergonomischen Gesichtspunkten optimiert. Des weiteren konnten sowohl die Geräusch- als auch die Vibrationsentwicklung weiter reduziert werden.

Yokota Impulsschrauber der Serie YLa-J werden durch einen Doppelkammer-Luftmotor angetrieben. Dadurch wird das eingestellte Zieldrehmoment schneller erreicht. Der Schrauber erzeugt eine hohe Anzahl Impulse pro Sekunde und erbringt deshalb eine höhere Genauigkeit mit einer kürzeren Produktionstaktzeit. Optimale Leistung erzielen die Yokota Druckluft-Impulsschrauber bei 6,3 bar Fließdruck.

Die Kraftabgabe erfolgt durch eine hydraulische Doppellamellen-Impulseinheit. Dieser einzigartige Yokota-Mechanismus reduziert Geräusch-, Vibrationspegel und erzeugt eine hohe Impulsfrequenz. Ein harter Schraubvorgang benötigt nur 1-2 Sekunden und es gelangen keine Drehmoment-Reaktionen ins Handgelenk des Bedieners.

Durch den Einsatz von rückschlagfreien Impulsschraubern in der Montagelinie lässt sich das RSI-Risiko reduzieren. In der Folge gehen die Beschwerden am Bewegungsapparat zurück, die Akzeptanz durch den Bediener steigt.

Leistungsmerkmale

Höhere Schraubgeschwindigkeit durch Doppelkammer-Luftmotor.
Geräusch und Vibration verringert durch hydraulischen Twin-Blade Impulsmechanismus.
Verbesserte Wiederholgenauigkeit durch höhere Pulszahl.
Frei von Reaktionsmoment – problemlose Einhandbedienung.
Vorbereitet für Luftdrucküberwachung.
Langlebiges robustes Metallgehäuse.

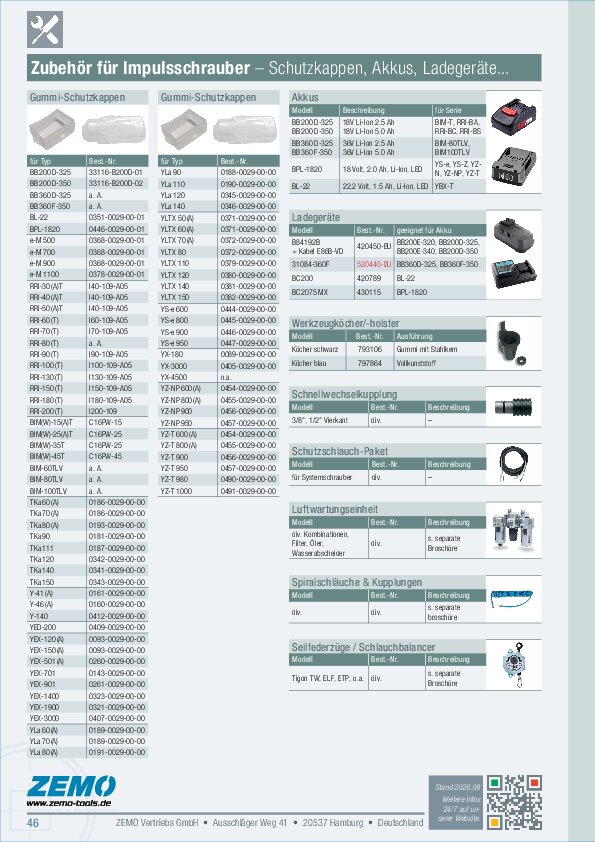

Optionen / Zubehör

Service / Info

PDF: Katalog
PDF: Teilelisten

Fragen zur Bedienung? Benötigt Ihr Yokota Impulsschrauber eine Wartung? Reparatur?
Rufen Sie uns gern an. Oder e-Mailen Sie...

Serie YLa-JQ – mit Vierkantabtrieb

Modell	Art.-Nr.	4kt. [Zoll]	Drehmoment [N·m]	Drehzahl [1/min]	Gewicht [kg]
YLA 60E JQ	430400	3/8	13 - 22	4000	0.78
YLA 70E JQ	430410	3/8	23 - 35	7000	0.80
YLA 80E JQ	430430	3/8	32 - 50	7000	0.90
YLA 90E JQ	430450	3/8	45 - 68	6500	1.00
YLA 110E JQ	430460	1/2	63 - 105	6000	1.40
YLA 120E JQ	430470	1/2	80 - 130	6600	1.80
YLA 140E JQ	430480	1/2	100 - 160	6000	2.20

Serie YLa-JQ – mit Schnellwechselfutter

Modell	Art.-Nr.	6kt. [Zoll]	Drehmoment [N·m]	Drehzahl [1/min]	Gewicht [kg]
YLA 60A JQ	430405	1/4	11 - 20	4000	0.78
YLA 70A JQ	430420	1/4	20 - 28	7000	0.80
YLA 80A JQ	430440	1/4	24 - 35	7000	0.90

Angaben laut Hersteller (Yokota Industrial Co., Japan). Technische Daten basieren auf 6.3 bar Fließdruck. Drehmomentleistungen wurden auf Yokota Prüfgeräten der Serie YET gemessen und können im Praxisbetrieb zwischen “weichen” und “harten” Verschraubungen unterschiedlich ausfallen.

Technische Änderungen oder Irrtümer vorbehalten.
