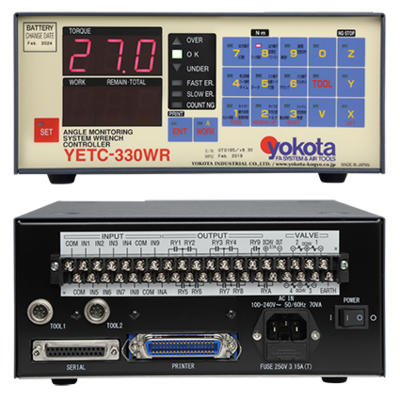

Yokota YETC-ER System-Impulsschrauber-Steuerung

Winkelüberwachendes Systemschrauber-Steuergerät

Das Yokota EC-Schraubsystem besteht aus Steuergerät YETC-ER, System-Impulsschrauber TKa(ER) mit Drehwinkelsensor, Magnetventil zur Druckluftsteuerung sowie weiteren optionalen Systemkomponenten.

Um sicherheitsrelevante Verschraubungen der Kategorie A statistisch auswerten, dokumentieren und natürlich mit der richtigen Vorspannkraft verschrauben zu können, hat Yokota die Impulsschrauber mit einem integrierten Messwertaufnehmer ausgerüstet. In Verbindung mit dem Steuergerät YETC-R kann das Drehmoment gesteuert, der Drehwinkel überwacht und natürlich auch protokolliert werden. Als zweite steuernde Größe dient die Impulszahl. Die exakte Parametrierung auf individuelle Schraubfälle (weich – hart) ist möglich.

Das Yokota Steuergerät YETC-ER ist speziell für die Anforderungen an ein prozessicheres System entwickelt worden. Alle Verschraubungen werden gemessen, bewertet, gezählt und im Steuergerät und/oder Arbeitsplatzcomputer gespeichert. Das YETC-ER bietet umfassende Programmier-Möglichkeiten zur individuellen Abstimmung auf die Schraubfall-Parameter. Die verbesserte Elektronik ermöglicht noch genauere und schnellere Drehmoment-Berechnungen.

Die programmierbare Überwachung von Schraubgruppen erlaubt das Wechseln von Gruppe zu Gruppe, ohne das Steuergerät zu betätigen. Ein Ansteuern durch externe Signale ist ebenfalls möglich, z.B. durch Steckschlüssel-Wechselkasten. Damit unterstützt das Yokota Steuergerät YETC voll die Einbindung in ein Poka-Yoke System: Null-Fehler annehmen, Null-Fehler produzieren, Null-Fehler weitergeben.

Das YETC-ER ist in verschiedenen Ausstattungsvarianten erhältlich. Mehrere Ein-/Ausgangsrelais ermöglichen zudem vielfältige Zusatznutzungen, wie z. B. Einbindung in die Fertigungslinie, Signalampel usw.  So kann das modular aufgebaute und erweiterbare System nach Bedarf individuell konfiguriert und installiert werden. Optional ist das Steuergerät auch in einer netzwerkfähigen Ausstattung verfügbar (LAN-Version).

Features (alle Ausführungen)

• Einfaches Programmieren entsprechend der Schraubfallparameter.
• Komfortables Programmieren am PC.
• Verbesserte Elektronik für noch ge­nauere und schnellere Drehmomentberechnungen.
• Drehmomentberechnung über mehrere Impulse (Mittelwert) – vgl. obige Grafik.
• Programmierbare Anzahl Nachimpulse zur Kompensation von Setzerscheinungen (auf weichen Schraubfällen).
• PokaYoke: fehlerfrei verschrauben.
• Zwei-Stufen-Verschraubung möglich.
• System-Impulschrauber mit akustischem Signal oder LED-Anzeige.
• 8 Programmiergruppen mit unterschiedlichen Parametern.
• Automatischer Gruppenwechsel (Reihenfolge programmierbar).
• Datum-/Uhrzeitstempel.
• Timerfunktion für Gruppenverschraubung.
• Externes Abschaltventil.
• 8 Signaleingänge, 8 Ausgangsrelais potenzialfrei, erlauben Einbindung in die Fertigungslinie (SPS), Anschluss einer mehrfarbigen Lichtsignalsäule („Ampel“), u.a.m. (bei YETC-330 mit 10 Eingängen / 10 Ausgängen).
• Druckerschnittstelle (Centronics).
• Serieller Ausgang RS-232C (DB-25).
• 2-Wege-Kommunikation.
• Integrierbar in alle Produktionsprozesse.
• Statistik, Prozessfähigkeitsfaktor Cp und Cpk.
• Ringspeicher für 10.000 Schraubzyklen.
• Anzeige einer Drehmoment-Drehwinkelkurve am PC.

Zusätzl. Features LAN-Version

• Netzwerk-Schnittstelle 8P8C (RJ-45).
• Ethernet 100 BASE-TX/10 BASE-T, autodetect.
• Netzwerkprotokoll TCP/IP.
• Serielle Schnittstelle 9-Pin RS-232C (anstelle 25-Pin).
• Zwei IP Adressen bei YETC-330ER2-L.
