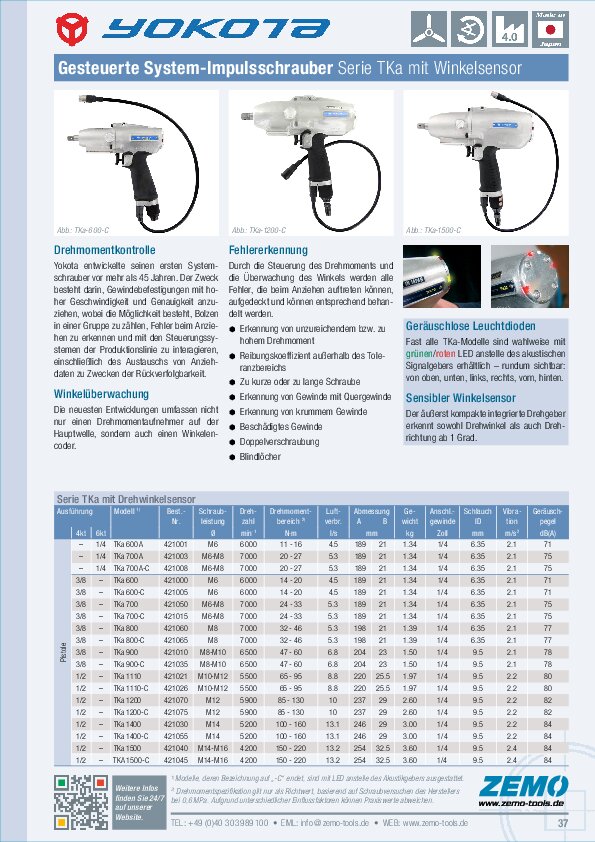

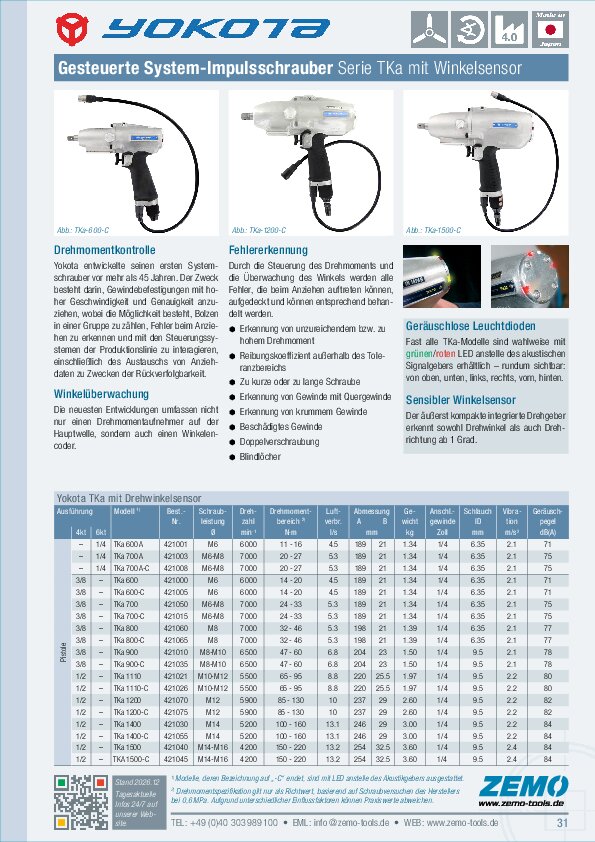

Yokota TKa System-Impulsschrauber mit Winkelsensor

Leistungsklasse 20 / 35 / 45 / 60 / 95 / 130 / 160 / 220 Nm

Gesteuerter High-Tech System-Impulsschrauber mit integriertem Drehwinkelsensor



Yokota's einzigartiger hydraulischer Doppellamellen-Impulsmechanismus reduziert Geräusch- und Vibrationspegel und erzeugt eine hohe Impulsfrequenz. Durch die verbesserte 2-seitig kugelgelagerte Impulszelle mit niedrigerer Wärmeentwicklung werden längere Wartungsintervalle sowie reduzierte Vibrations- und Lärmpegel erzielt. Eine einzige Einstellschraube für Drehmoment und Abschaltung ermöglicht  einfachere, genauere und zuverlässigere Einstellung.



Durch den Doppelkammer-Luftmotor wird das gewünschte Drehmoment schneller erreicht. Ein harter Schraubvorgang benötigt nur 1-2 Sekunden und es gelangen keine Drehmoment-Reaktionen ins Handgelenk des Bedieners. Das ergonomisch optimierte Design erleichtert die Einhandbedienung und entlastet das Handgelenk des Werkers.



Der integrierte Messwertaufnehmer der TKA-Systemschrauber besitzt vier Dehnmeßstreifen auf der Antriebsachse. Diese messen bei jedem Impuls die Torsion der Welle – unmittelbar am Schraubfall. Die Signal-Übertragung findet per Induktion statt. Auf Grund dieses Prinzips sind die Yokota Meßwertaufnehmer sehr zuverlässig, sehr verschleißarm und liefern hohe Wiederholgenauigkeit.



Zu der vorhandenen Drehmomentsteuerung ermöglicht die Integration eines Encoders zusätzlich auch eine Drehwinkel- und Zeitüberwachung. Der äußerst kompakte integrierte Drehgeber erkennt sowohl Drehwinkel als auch Drehrichtung ab 1 Grad. Durch die Kontrolle des Drehwinkels während des Verschraubungsvorgangs können alle möglichen Fehler entdeckt werden, die mit konventionellen allein drehmomentgesteuerten Schraubern bisher nur schwer zu erkennen waren:



  • Erkennung von unzureichendem bzw. zu hohem Drehmoment
  • Reibungskoeffizient außerhalb des Toleranzbereichs
  • Zu kurze oder zu lange Schraube
  • Erkennung von Gewinde mit Quergewinde
  • Erkennung von krummem Gewinde
  • Beschädigtes Gewinde
  • Doppelverschraubung
  • Blindlöcher



Fast alle TKa-Modelle sind optional mit grünen/roten LED anstelle des akustischen Signalgebers erhältlich – rundum sichtbar: von oben, unten, links, rechts, vorn, hinten. Optimale Leistung erzielen die Yokota Druckluft-Impulsschrauber bei 6,3 bar Fließdruck.






Optionen / Zubehör



Serie TKa (ER)
Modell * Art.-Nr. 4kt [Zoll] Schr. Kapaz. Drehzahl [1/min] Drehmoment [N·m] Gewicht [kg]
TKa-600 (-C) n.a. 3/8 M6 6000 14 - 20 1.34
TKa-700 (-C) n.a. 3/8 M6 - M8 7000 24 - 33 1.34
TKa-800 (-C) n.a. 3/8 M8 7000 32 - 46 1.34
TKa-900 (-C) n.a. 3/8 M8 - M10 6500 47 - 60 1.5
TKa-1110 (-C) n.a. 1/2 M10 - M12 5500 65 - 95 1.97
TKa-1200 (-C) n.a. 1/2 M12 5900 85 - 130 2.4
TKa-1400 (-C) n.a. 1/2 M14 5200 100 - 160 3.0
TKa-1500 (-C) n.a. 1/2 M14 - M16 4500 150 - 220 3.4

* Modelle, deren Bezeichnung auf „-C“ endet, sind mit LED anstelle des Akustikgebers ausgestattet.



Angaben laut Hersteller (Yokota Industrial Co., Japan). Technische Daten basieren auf 6.3 bar Fließdruck. Drehmomentleistungen wurden auf Yokota Prüfgeräten der Serie YET gemessen und können im Praxisbetrieb zwischen “weichen” und “harten” Verschraubungen unterschiedlich ausfallen.



Technische Änderungen oder Irrtümer vorbehalten.
