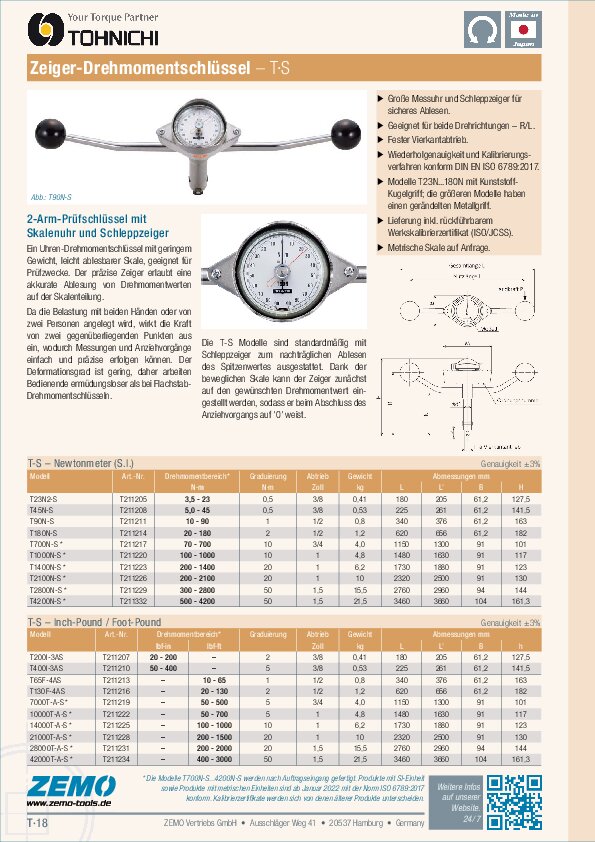

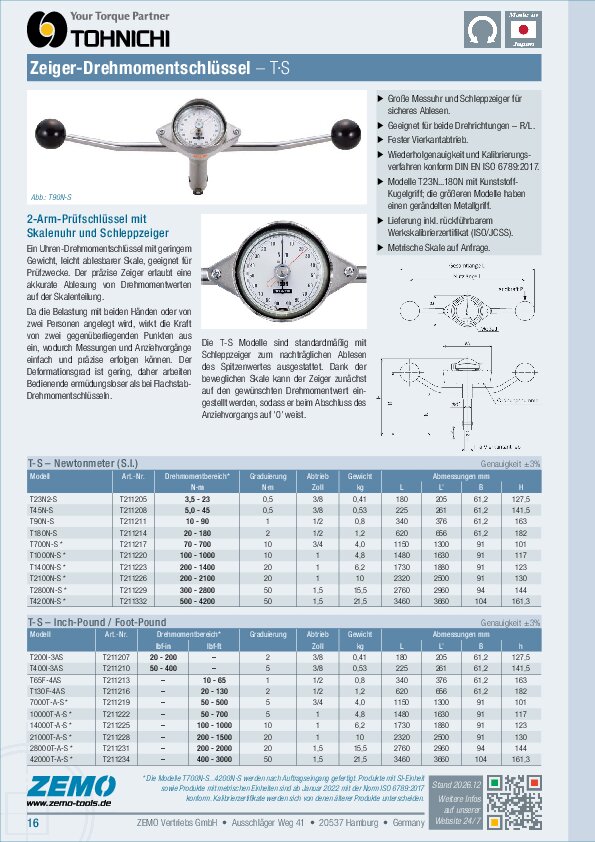

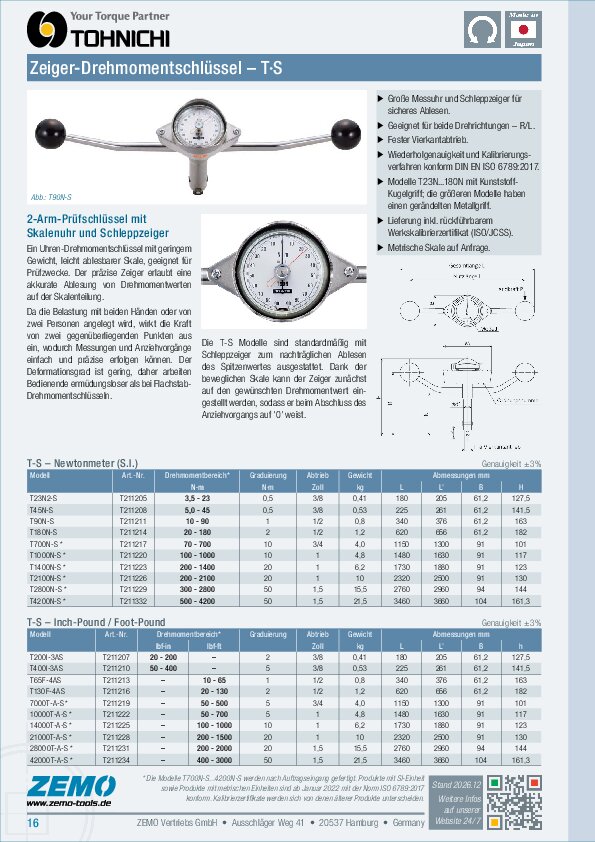

Tohnichi T-S Drehmomentschlüssel

Kapazität 23 / 45 / 90 / 180 / 700 / 1000 / 1400 / 2100 / 2800 / 4200 Nm

Direktanzeigender Drehmomentschlüssel mit T-Griff

Ein Uhren-Drehmomentschlüssel mit geringem Gewicht, leicht ablesbarer Skale, geeignet für Prüfzwecke. Der präzise Zeiger erlaubt eine akkurate Ablesung von Drehmomentwerten auf der Skalenteilung.

Da die Belastung mit beiden Händen oder von zwei Personen angelegt wird, wirkt die Kraft von zwei gegenüberliegenden Punkten aus ein, wodurch Messungen und Anziehvorgänge einfach und präzise erfolgen können. Der Deformationsgrad ist gering, daher arbeiten Bedienende ermüdungsloser als bei Flachstab-Drehmomentschlüsseln.

T-S-Modelle sind standardmäßig mit Schleppzeiger zur Erfassung von Drehmomentspitzenwerten ausgestattet. Dank der beweglichen Skale kann der Zeiger zunächst auf den gewünschten Drehmomentwert eingestellt werden, sodass er beim Abschluss des Anziehvorgangs auf '0' weist.

Merkmale

Große Skalenuhr für sicheres Ablesen
Geeignet für beide Drehrichtungen – rechts/links
Anzeigegenauigkeit ± 3%
Starrer Vierkantabtrieb
Modelle T23N...180N haben einen Kunststoff-Kugelgriff
Modelle T700N...4200N haben einen gerändelten Metallgriff *

Lieferumfang

Drehmomentschlüssel T-S
Original-Bedienungsanleitung (engl.)
PLUS: deutsche Übersetzung (i.V.)
Werkskalibrierzertifikat ISO6789

Optionen / Zubehör

Imperiale Skale (lbf·in/lbf·ft) optional
Metrische Skale (kgf·cm/kgf·m) auf Anfrage

Service / Info

FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789

Serie T·S – S.I. Modelle

Modell *	Art.-Nr.	Drehmoment [N·m]	Graduierung	4kt [Zoll]	Länge [mm]	Gewicht [kg]	Griff *
T23N-S	T211205	3.5 - 23	0.5	3/8	205	0.41	B
T45N-S	T211208	5 - 45	0.5	3/8	261	0.53	B
T90N-S	T211211	10 - 90	1	1/2	376	0.8	B
T180N-S	T211214	20 - 180	2	1/2	656	1.2	B
T700N-S *	T211217	70 - 700	10	3/4	1300	4.0	MH
T1000N-S *	T211220	100 - 1000	10	1	1630	4.8	MH
T1400N-S *	T211223	200 - 1400	20	1	1880	6.2	MH
T2100N-S *	T211226	200 - 2100	20	1	2500	10	MH
T2800N-S *	T211229	300 - 2800	50	1.5	2960	15.5	MH
T4200N-S *	T211332	500 - 4200	50	1.5	3660	21.5	MH

* Die Modelle T700N-S ~ 4200N-S werden nach Auftragseingang gefertigt. B = Kunststoffkugelgriff, MH = gerändelter Metall-Handgriff. Imperiale Skale optional, metrische Skale auf Anfrage.

Serie T·S – Imperial

Modell *	Art.-Nr.	Drehmoment [lbf·in]	Drehmoment [lbf·ft]	Graduierung	4kt [Zoll]	Länge [mm]	Gewicht [kg]	Griff *
T200I-3AS	T211207	20 - 200	–	2	3/8	205	0.41	B
T400I-3AS	T211210	50 - 400	–	5	3/8	261	0.53	B
T65F-4AS	T211213	–	10 - 65	1	1/2	376	0.8	B
T130F-4AS	T211216	–	20 - 130	2	1/2	656	1.2	B
7000T-A-S *	T211219	–	50 - 500	5	3/4	1300	4.0	MH
10000T-A-S *	T211222	–	50 - 700	5	1	1630	4.8	MH
14000T-A-S *	T211225	–	100 - 1000	10	1	1880	6.2	MH
21000T-A-S *	T211228	–	200 - 1500	20	1	2500	10	MH
28000T-A-S *	T211231	–	200 - 2000	20	1.5	2960	15.5	MH
42000T-A-S *	T211234	–	400 - 3000	50	1.5	3660	21.5	MH

* Die Modelle 7000T-A-S bis 42000T-A-S werden nach Auftragseingang gefertigt. B = Kunststoffkugelgriff, MH = gerändelter Metall-Handgriff. Metrische Skale auf Anfrage.

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.

Produkte mit SI-Einheiten und Produkte mit metrischen Einheiten sind ab Januar 2022 mit der Norm ISO 6789:2017 konform. Die Modellbezeichnungen für einige Produkte und die Kalibrierzertifikate werden sich von den älteren Produkten unterscheiden. Produkte mit amerikanischen Einheiten entsprechen nicht der Norm ISO 6789:2017.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
