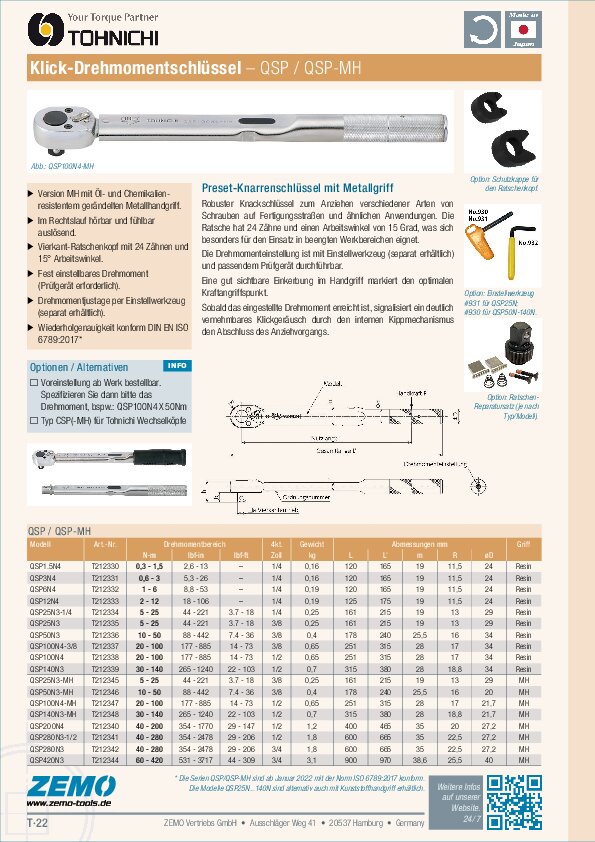

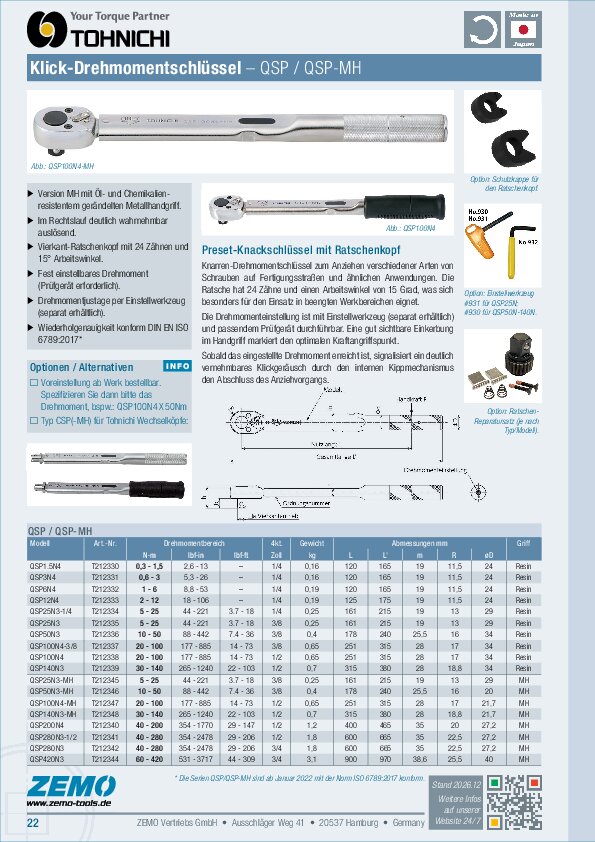

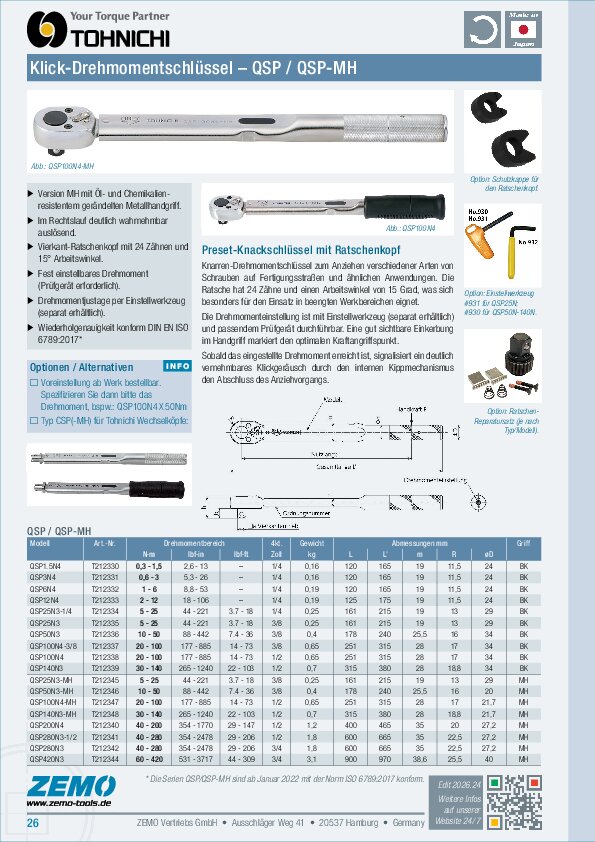

Tohnichi QSP / QSP-MH Drehmomentschlüssel

Kapazität 1.5 / 3 / 6 / 12 / 25 / 50 / 100 / 140 / 200 / 280 / 420 Nm

Fest einstellbarer Signal-Drehmomentschlüssel mit Ratschenkopf

Robuster Knackschlüssel zum Anziehen verschiedener Arten von Schrauben auf Fertigungsstraßen oder ähnlichen Anwendungen. Die Ratsche hat 24 Zähne und einen Betriebsbereich von 15 Grad, was sich besonders für den Einsatz in engen Räumen eignet.

Die Drehmomenteinstellung ist mit Einstellwerkzeug (separat erhältlich) und passendem Prüfgerät durchführbar. Eine gut sichtbare Einkerbung im Handgriff markiert den optimalen Kraftangriffspunkt. Sobald das eingestellte Drehmoment erreicht ist, signalisiert ein deutlich vernehmbares Klickgeräusch durch den internen Kippmechanismus den Abschluss des Anziehvorgangs.

Leistungsmerkmale

Wiederholgenauigkeit gemäß DIN EN ISO 6789:2017
Umsteuerbare Ratsche
Drehmoment fest einstellbar (preset)
Robuster Handgriff

Lieferumfang

Drehmomentschlüssel QSP
Original-Bedienungsanleitung (jap./eng.)
PLUS: deutsche Übersetzung (pdf) einfach @ anfordern

Optionen / Zubehör / Ersatz

Einstellwerkzeug:
- T289931 = Tohnichi #931 für Modelle QSP25N
- T289930 = Tohnichi #930 für Modelle QSP50N ... 140N
Schutzabdeckung für Ratschenkopf
#870 = QSP1.5N4 ... 12N4
#871 = QSP25N3(-MH)
#872 = QSP50N3(-MH)
#873 = QSP100N4(-MH)
#874 = QSP140N3(-MH)
#875 = QSP200N4
#877 = QSP280N3
#878 = QSP420N3
Ratschen-Reparatursatz
#1101 = für QSP1.5N4 ... 12N4
#1102 = für QSP25N3(-MH)
#1103 = für QSP50N3(-MH)
#1104 = für QSP100N4(-MH)
#1105 = für QSP140N3(-MH)
#1106 = für QSP200N4
#1107 = für QSP280N3
#1108 = für QSP420N3

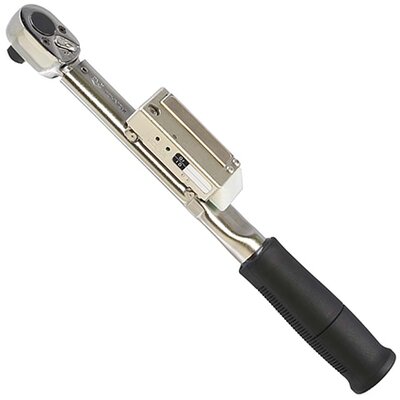

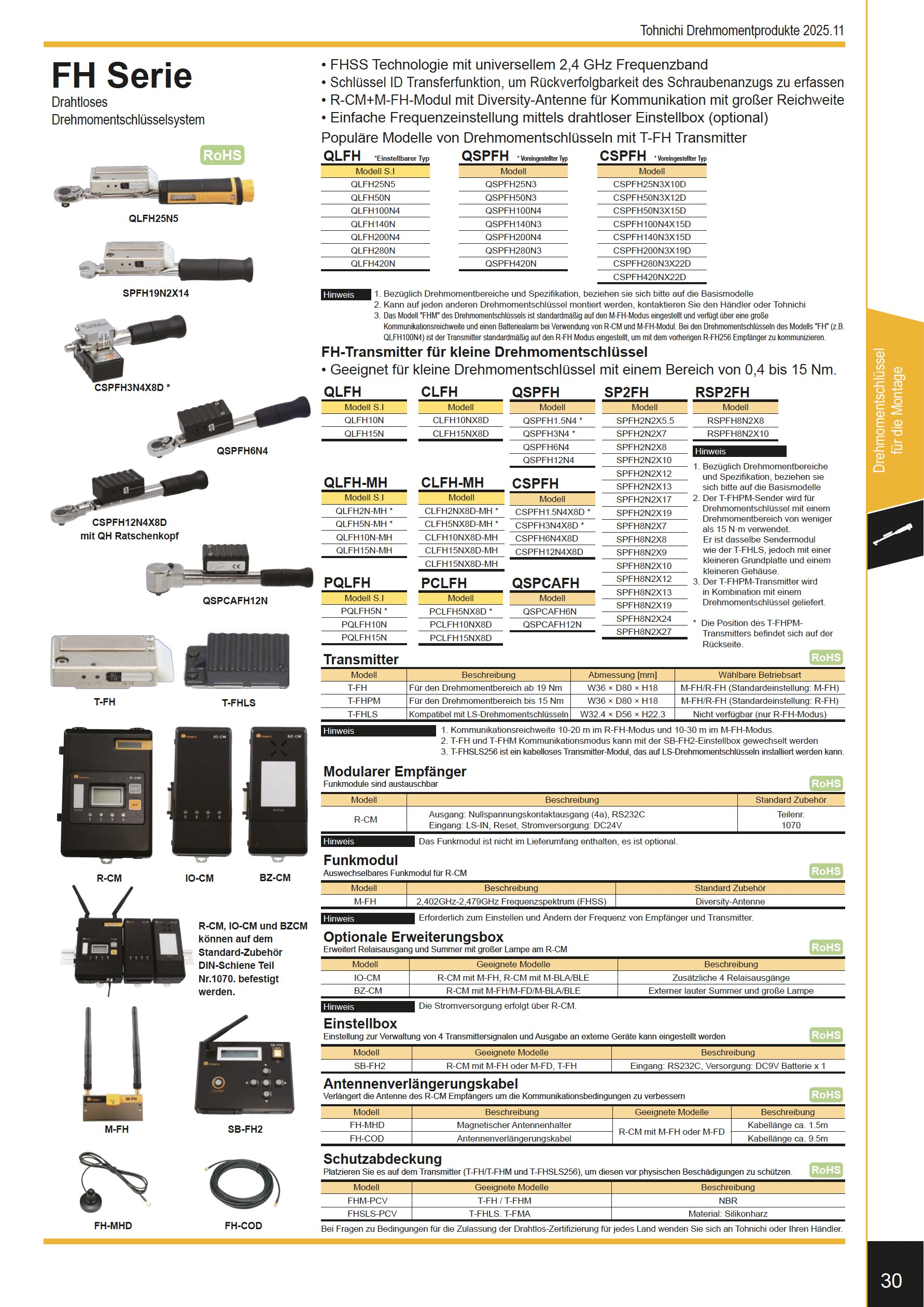

Alternative Produkte

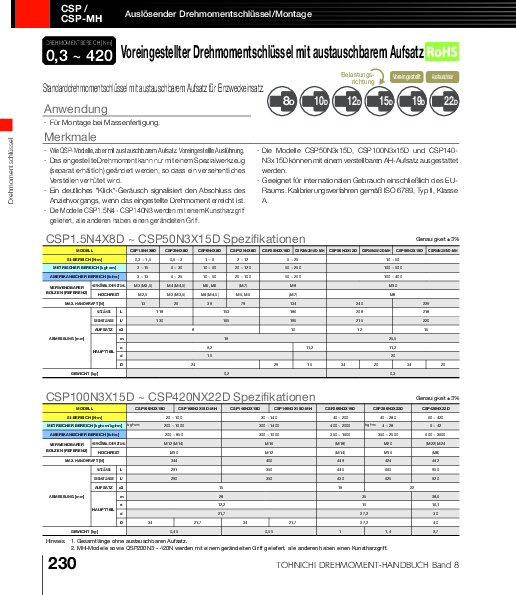

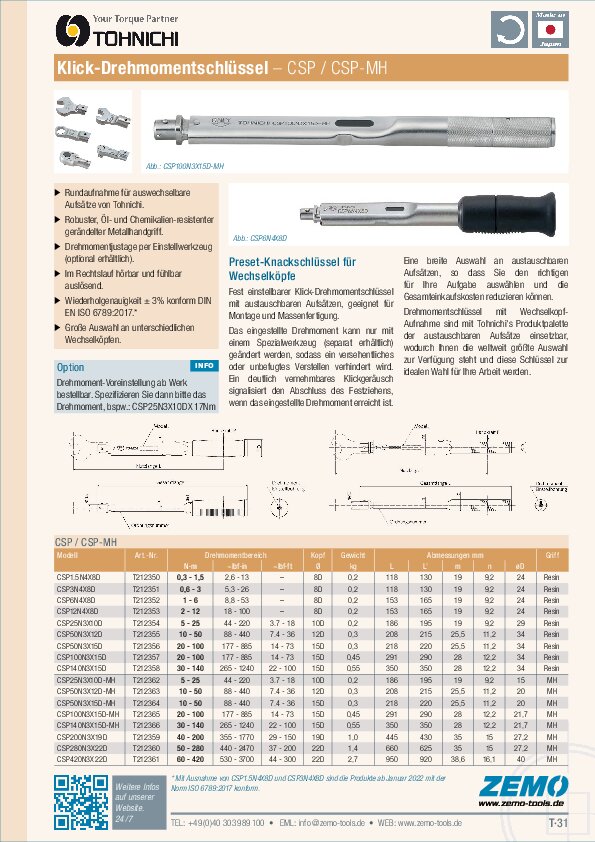

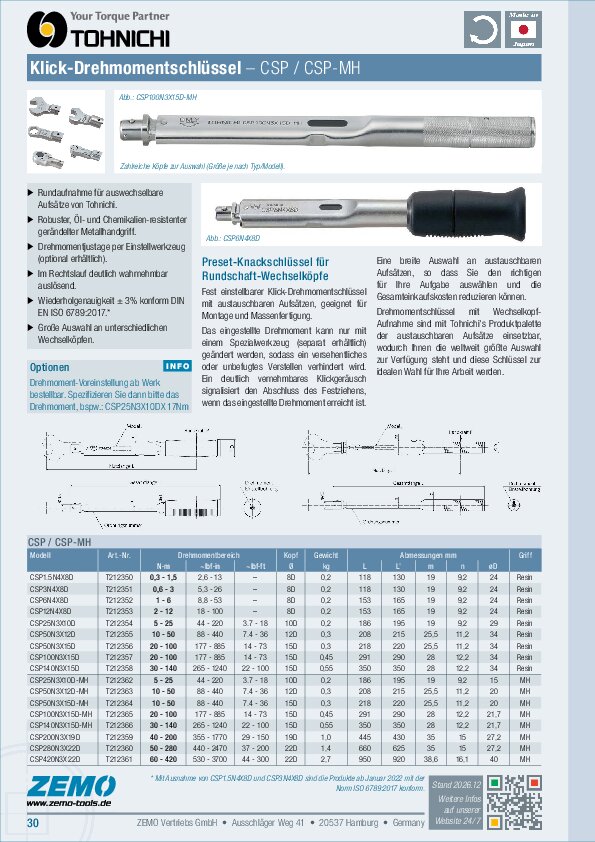

Version CSP/CSP-MH = für auswechselbare Aufsätze von Tohnichi
Modelle QSP25N...140N auch mit Kunststoffhandgriff erhältlich

Service / Info

FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789
FAQ: Umrechnungsfaktoren zum Konvertieren verschiedener Drehmoment-Maßeinheiten

PDF: Katalog mit weiteren Infos
PDF: Bedienungsanleitung deutsch per E-Mail anfordern

Fragen zum Produkt? Benötigt Ihr Tohnichi Drehmomentschlüssel eine Prüfung? Kalibrierung? Reparatur?
Rufen Sie uns gern an. Oder e-Mailen Sie...

Serie QSP (Kunststoffgriff)

Modell	Art.-Nr.	Drehmoment [N·m]	Drehmoment [lbf·in]	4kt [Zoll]	Länge [mm]	Gewicht [kg]	Griff
QSP1.5N4	T212330	0.3 - 1.5	2.6 - 13	1/4	165	0.16	Resin
QSP3N4	T212331	0.6 - 3	5.3 - 26	1/4	165	0.16	Resin
QSP6N4	T212332	1 - 6	9 - 53	1/4	165	0.19	Resin
QSP12N4	T212333	2 - 12	18 - 106	1/4	175	0.19	Resin

Serie QSP-MH (Metallgriff)

Modell	Art.-Nr.	Drehmoment [N·m]	4kt [Zoll]	Länge [mm]	Gewicht [kg]	Griff
QSP25N3-MH	T212345	5 - 25	3/8	215	0.25	MH
QSP50N3-MH	T212346	10 - 50	3/8	240	0.40	MH
QSP100N4-MH	T212347	20 - 100	1/2	315	0.65	MH
QSP140N3-MH	T212348	30 - 140	1/2	380	0.70	MH
QSP200N4	T212340	40 - 200	1/2	465	1.2	MH
QSP280N3-1/2	T212341	40 - 280	1/2	665	1.8	MH
QSP280N3	T212342	40 - 280	3/4	665	1.8	MH
QSP420N3	T212344	60 - 420	3/4	970	3.1	MH

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.

Die Serien QSP/QSP-MH sind ab Januar 2022 mit der Norm ISO 6789:2017 konform. Die Modelle QSP25N...140N sind alternativ auch mit Kunststoffhandgriff erhältlich.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
