Tohnichi PQL Drehmomentschlüssel

Kapazität 5 / 10 / 15 / 25 / 50 / 100 / 140 / 200 / 280 / 420 Nm

Verriegelbarer (Pre-Lock) Signal-Drehmomentschlüssel mit Ratschenkopf

Pre-Lock Schlüssel sind eine Kombination aus voreingestelltem und verstellbarem Drehmomentschlüssel. Das Einstellen des Drehmoments erfolgt mit einem speziellen Hexschlüssel, wodurch ein versehentliches oder unbefugtes Ändern des Drehmomentes verhindert wird. Der Sechskantschlüssel zur Drehmomenteinstellung ist Standardzubehör.

Die Ratsche des PQL Knackschlüssels hat 24 Zähne und einen Arbeitswinkel von 15 Grad, was sich besonders für den Einsatz in engen Räumen eignet. Ein deutliches Klickgeräusch signalisiert den Abschluss des Festziehens, wenn das eingestellte Drehmoment erreicht ist.

Merkmale

Konform DIN EN ISO 6789:2017
Ratschenkopf mit 24 Zähnen und 15° Arbeitswinkel
Einstellskale, Sichtfenster im Handgriff
Manipulationsgeschützt (pre-lock)
Im Rechtslauf auslösend (Klicksignal)
Ergonomischer Kunststoff-Handgriff

Lieferumfang

Drehmomentschlüssel PQL
Einstellwerkzeug
Werkskalibrierzertifikat (ISO/JCSS)
Original-Bedienungsanleitung (jap./eng.)
PLUS: deutsche Übersetzung (pdf) einfach @ anfordern

Optionen / Zubehör / Ersatz

Imperiale Skale optional, metrische Skale auf Anfrage
Transportkoffer
Schutzkappe für Ratschenkopf
Ratschen-Reparatursatz (RRK)

Alternative Produkte

Serie PCL (Kapazität 5 / ... / 200 Nm) für auswechselbare Tohnichi Köpfe.

Service / Info

FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789

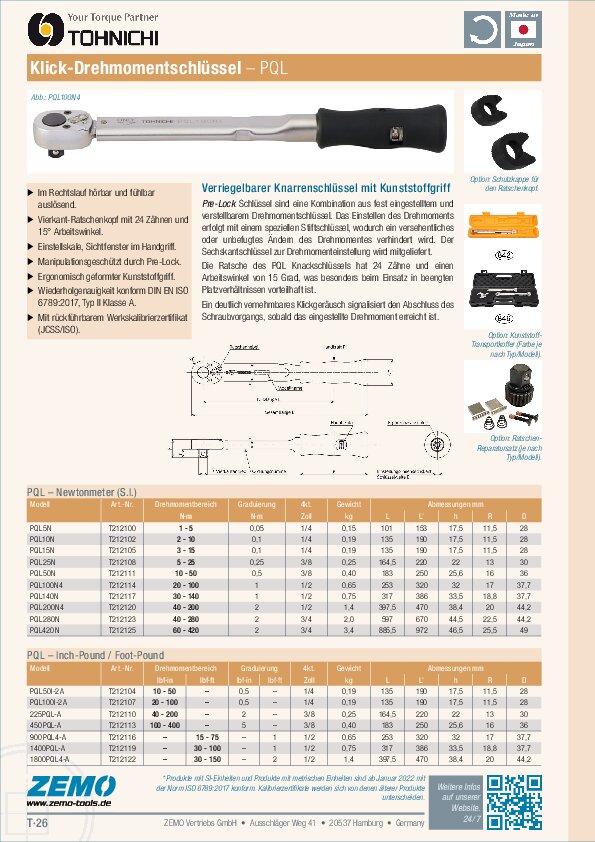

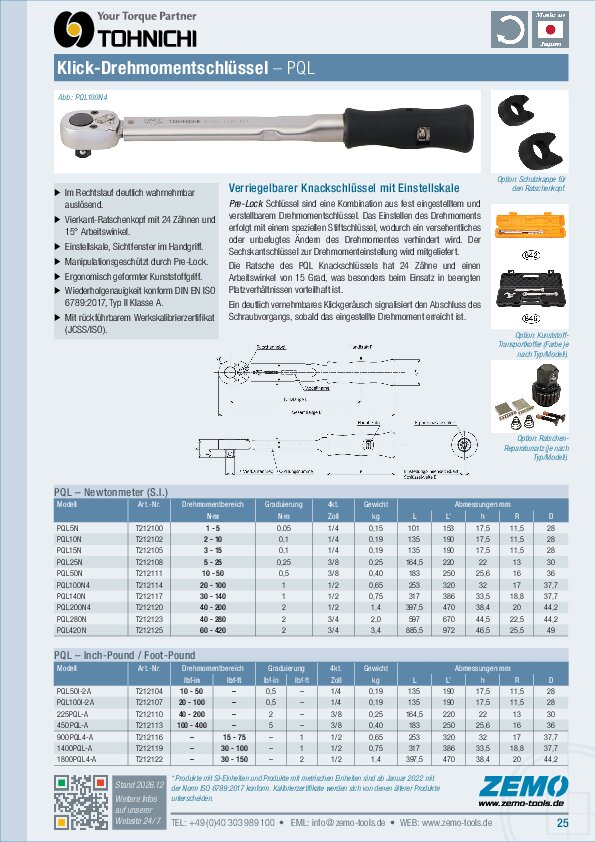

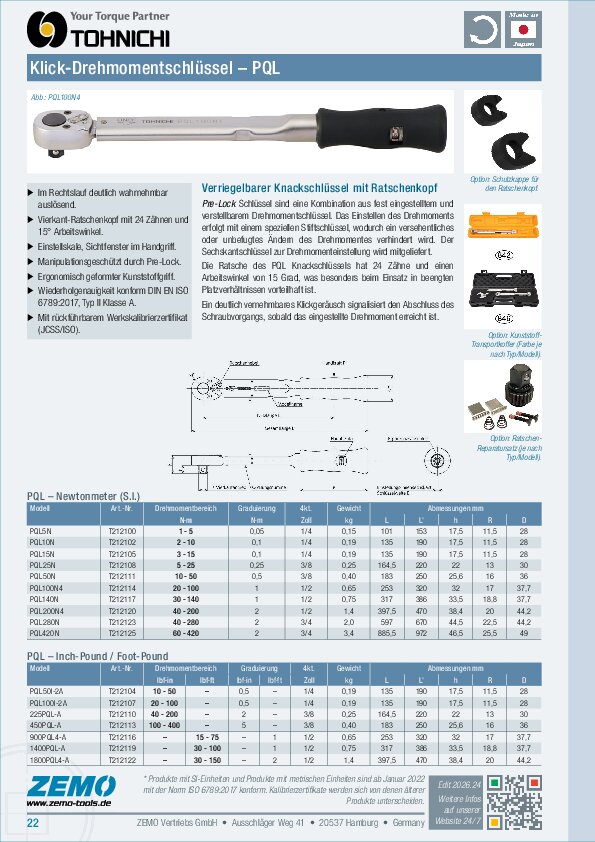

PDF: Katalog mit weiteren Infos
PDF: Bedienungsanleitung deutsch per E-Mail anfordern

Fragen zum Produkt? Benötigt Ihr Tohnichi Drehmomentschlüssel eine Prüfung? Kalibrierung? Reparatur?
Rufen Sie uns gern an. Oder e-Mailen Sie...

PQL – Newtonmeter

Modell	Art.-Nr.	Drehmoment [N·m]	Graduierung	4kt [Zoll]	Länge [mm]	Gewicht [kg]
PQL5N	T212100	1 - 5	0.05	1/4	153	0.15
PQL10N	T212102	2 - 10	0.1	1/4	190	0.19
PQL15N	T212105	3 - 15	0.1	1/4	190	0.19
PQL25N	T212108	5 - 25	0.25	3/8	220	0.25
PQL50N	T212111	10 - 50	0.5	3/8	250	0.40
PQL100N4	T212114	20 - 100	1	1/2	320	0.65
PQL140N	T212117	30 - 140	1	1/2	386	0.75
PQL200N4	T212120	40 - 200	2	1/2	470	1.4
PQL280N	T212123	40 - 280	2	3/4	670	2.0
PQL420N	T212125	60 - 420	2	3/4	972	3.4

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.

Produkte mit SI-Einheit und Produkte mit metrischen Einheiten sind ab Januar 2022 mit der Norm ISO 6789:2017 konform. Kalibrierzertifikate werden sich von denen älterer Produkte unterscheiden. Produkte mit amerikanischen Einheiten entsprechen nicht der Norm ISO 6789:2017.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
