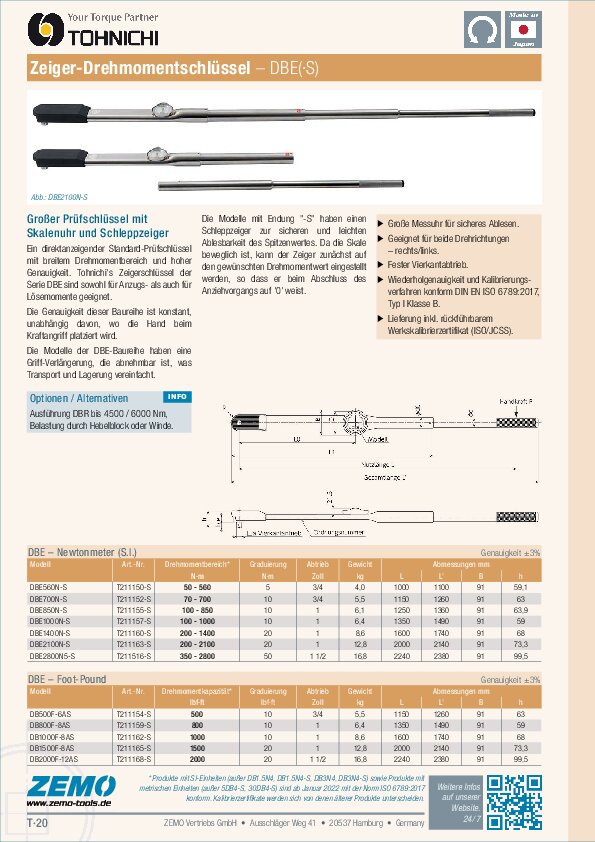

Tohnichi DBE Drehmomentschlüssel

Kapazität 560 / 700 / 850 / 1000 / 1400 / 2100 / 2800 Nm

Direktanzeigender Drehmomentschlüssel mit großer Skalenuhr



Ein Standard-Drehmomentschlüssel für Prüfzwecke. Breiter Drehmomentbereich, hohe Genauigkeit, geringes Gewicht, große und leicht ablesbare Skale, geeignet zur Prüfung. Tohnichi's Zeigerschlüssel der Serie DBE sind sowohl für Anzugs- als auch für Lösemomente geeignet.



Modelle mit Endung "-S" haben zusätzlich einen (roten) Schleppzeiger zur Erfassung des Drehmoment-Spitzenwertes (Peak). Dank der beweglichen Skale kann der Zeiger auch zunächst auf den gewünschten Drehmomentwert eingestellt werden, so dass er beim Abschluss des Anziehvorgangs auf "0" weist.



Die Genauigkeit dieser Baureihe ist konstant, unabhängig davon, wo die Hand platziert wird.



Merkmale



  • Große Messuhr für sicheres Ablesen
  • Geeignet für beide Drehrichtungen – rechts/links
  • Anzeigegenauigkeit ± 3%
  • Starrer Vierkantabtrieb
  • Gerändelter Metallgriff



Lieferumfang



  • Drehmomentschlüssel DBE
  • Original-Bedienungsanleitung (engl.)
    PLUS: deutsche Übersetzung (pdf) einfach @ anfordern
  • Werkskalibrierzertifikat ISO6789






Optionen / Zubehör



  • Imperiale Skale optional
  • Metrische Skale auf Anfrage
  • Justierwerkzeug #316



Alternative Produkte



  • Sturtevant Richmont IDW: 1,2...1300 Nm






Service / Info



DBE – S.I. Modelle
Modell Art.-Nr. Drehmoment [N·m] Graduierung 4kt [Zoll] Länge [mm] Gewicht [kg]
DBE560N-S T211150-S 50 - 560 5 3/4 1100 4.0
DBE700N-S T211152-S 70 - 700 10 3/4 1260 5.5
DBE850N-S T211155-S 100 - 850 10 1 1360 6.1
DBE1000N-S T211157-S 100 - 1000 10 1 1490 6.4
DBE1400N-S T211160-S 200 - 1400 20 1 1740 8.6
DBE2100N-S T211163-S 200 - 2100 20 1 2140 12.8
DBE2800N5-S T211516-S 3350 - 2800 50 1.5 2380 16.8
DBE – Imperial
Modell Art.-Nr. Drehmoment [lbf·ft] Graduierung 4kt [Zoll] Länge [mm] Gewicht [kg]
DB500F-6AS T211154-S 500 10 3/4 1260 5.5
DB800F-8AS T211159-S 800 10 1 1490 6.4
DB1000F-8AS T211162-S 1000 10 1 1740 8.6
DB1500F-8AS T211165-S 1500 20 1 2140 12.8
DB2000F-12AS T211168-S 2000 20 1.5 2380 16.8
DBE – Metrisch *
Modell Art.-Nr. Drehmoment [kgf·m] Graduierung 4kt [Zoll] Länge [mm] Gewicht [kg]
DBE5600M-S T211151-S 5 - 56 0.5 3/4 1100 4.0
DBE7000M-S T211153-S 7 - 70 1 3/4 1260 5.5
DBE8500M-S T211156-S 10 - 85 1 1 1360 6.1
DBE10000M-S T211158-S 10 - 100 1 1 1490 6.4
DBE14000M-S T211161-S 20 - 140 2 1 1740 8.6
DBE21000M-S T211164-S 20 - 210 2 1 2140 12.8
DBE28000M5-S T211517-S 35 - 280 5 1.5 2380 16.8

* Metrische Modelle werden auf Bestellung gefertigt und sind vom Umtausch ausgeschlossen.



Produkte mit SI-Einheit (außer DB1.5N4, DB1.5N4-S, DB3N4, DB3N4-S) sowie Produkte mit metrischer Einheit (außer 15DB4-S, 30DB4-S) sind ab Januar 2022 mit der Norm ISO 6789:2017 konform. Kalibrierzertifikate werden sich von denen älterer Produkte unterscheiden. Produkte mit imperialen Einheiten entsprechen nicht der Norm ISO 6789:2017.



In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.



Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
