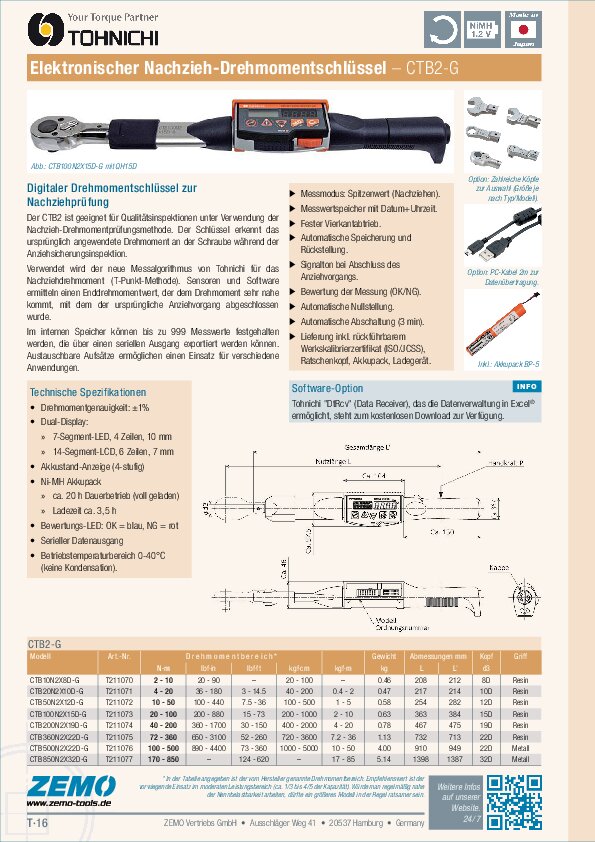

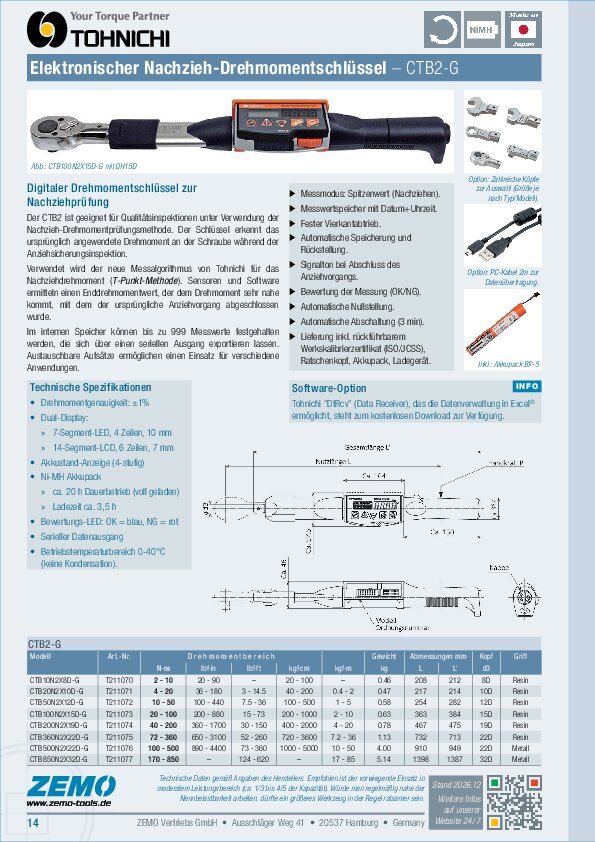

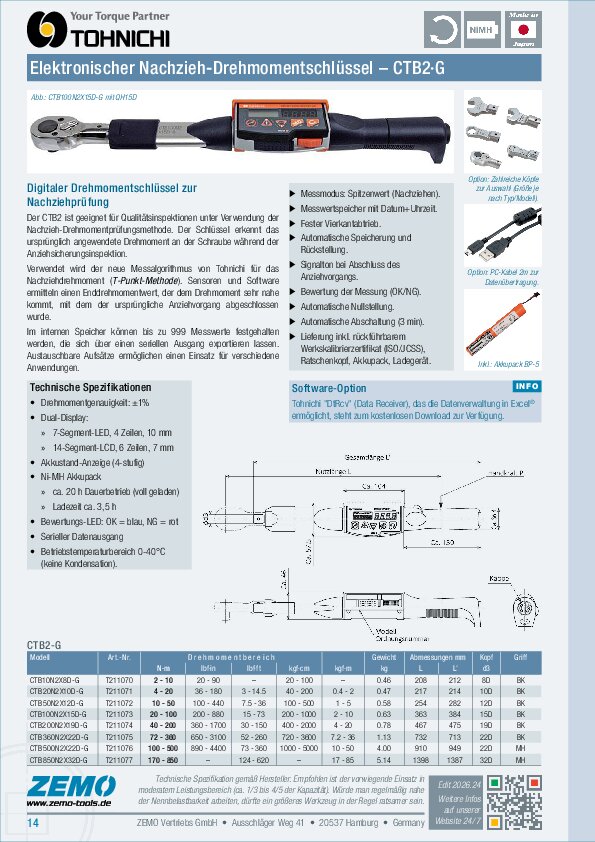

Tohnichi CTB2-G Nachzieh-Drehmomentschlüssel

Kapazität 10 / 20 / 50 / 100 / 200 / 360 / 500 / 850 Nm

Digitaler Drehmomentschlüssel zur Nachziehprüfung angezogener Schrauben

Der CTB2 ist geeignet für Qualitätsinspektionen unter Verwendung der Nachziehdrehmomentprüfungsmethode. Der Schlüssel erkennt das ursprünglich angewendete Drehmoment an der Schraube während der Anziehsicherungsinspektion.

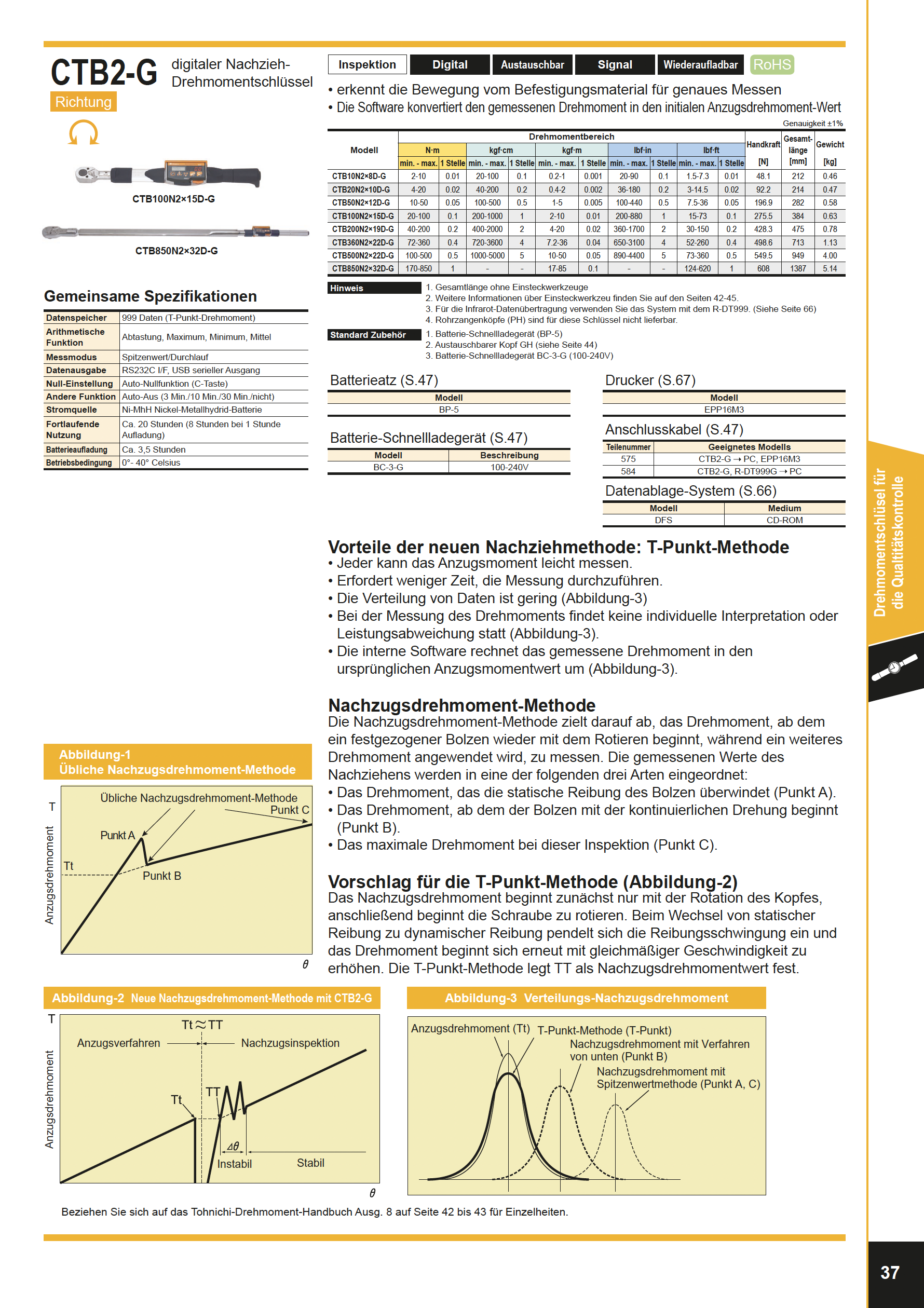

Verwendet wird der neue Messalgorithmus von Tohnichi für das Nachziehdrehmoment (T-Punkt-Methode). Sensoren und Software ermitteln einen Enddrehmomentwert, der dem Drehmoment sehr nahe kommt, mit dem der ursprüngliche Anziehvorgang abgeschlossen wurde.

Im internen Speicher können bis zu 999 Messwerte festgehalten werden, die über RS232C heruntergeladen werden können. Austauschbare Aufsätze ermöglichen einen Einsatz für verschiedene Anwendungen. Für den internationalen Gebrauch einschließlich EU-Raum geeignet.

Hauptfunktionen

Messmodus: Spitzenwert (Nachziehen)
Messwertspeicher mit Datum+Uhrzeit
Automatische Speicherung und Rückstellung
Signalton bei Abschluss des Anziehvorgangs
Bewertung der Messung (OK/NG)
Automatische Nullstellung
Automatische Abschaltung (3 min)

Technische Daten

Drehmomentgenauigkeit: ±1%
Dual-Display:
- 7-Segment-LED, 4 Zeilen, 10 mm
- 14-Segment-LCD, 6 Zeilen, 7 mm
Akkustand-Anzeige (4-stufig)
Bewertungs-LED rot/blau
Serieller Ausgang RS232C
Ni-MH-Akku
- Voll geladen ca. 20 h Dauerbetrieb
- Ladezeit ca. 3,5 h
Betriebstemperaturbereich 0-40°C, keine Kondensation

Lieferumfang

Drehmomentschlüssel CTB2-G
Original-Betriebsanleitung (engl.)
PLUS: deutsche Übersetzung (i.V.)
Ratschenkopf #QH (Größe je nach Modell)
Akkupack #BP-5
Schnelladegerät #BC-3-G

Optionen

Diejenigen Modelle, die optional mit Bluetooth (R) ausgestattet sind, können bei der Bestellung anwendungsspezifisch angepasst werden. * Bluetooth (R) ist die eingetragene Marke von Bluetooth SIG, Inc.
Mittels „TDMS/TDMSHT“ (Ver. 2.00), dessen Vertrieb im März 2017 begonnen hat, kann mit den Serien CTB2-BT/CTB2-G-BT ein System zur Verwaltung von Festziehdaten gebildet werden.
DtRcv (Datenempfänger) ist ein kabelgebundenes Dateneingabe-Tool, das die Verwaltung von Excel®-Daten erleichtert, und kann kostenlos heruntergeladen werden. * Excel® ist ein eingetragenes Warenzeichen der Microsoft Corporation.

Serie CTB2-G

Modell	Art.-Nr.	Drehmoment [N·m]	Drehmoment [lbf·in]	Drehmoment [lbf·ft]	Gewicht [kg]	Wkzg-Aufn	Griff

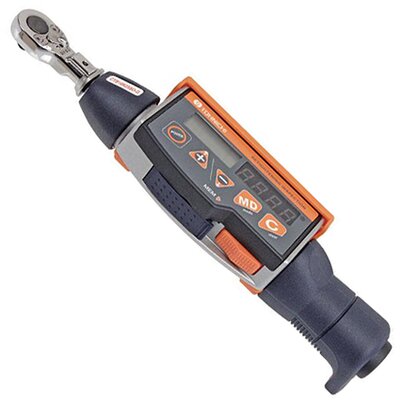

CTB10N2X8D-G	T211070	2 - 10	20 - 90	–	0.46	8D	Resin
CTB20N2X10D-G	T211071	4 - 20	36 - 180	3 - 14.5	0.47	10D	Resin
CTB50N2X12D-G	T211072	10 - 50	100 - 440	7.5 - 36	0.58	12D	Resin
CTB100N2X15D-G	T211073	20 - 100	200 - 880	15 - 73	0.63	15D	Resin
CTB200N2X19D-G	T211074	40 - 200	360 - 1700	30 - 150	0.78	19D	Resin

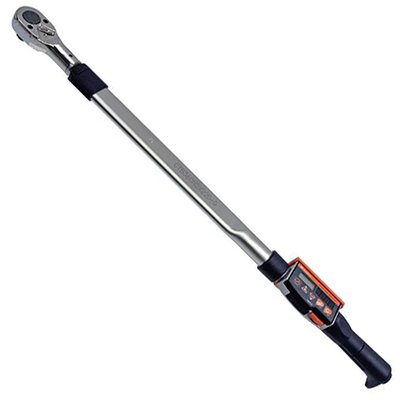

CTB360N2X22D-G	T211075	72 - 360	650 - 3100	52 - 260	1.13	22D	Resin

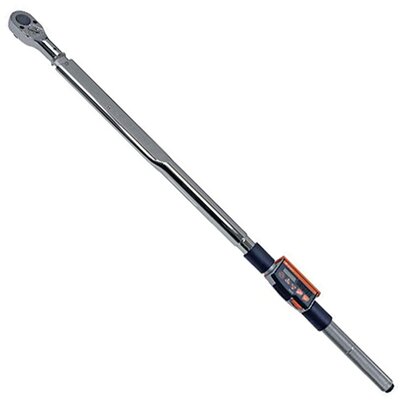

CTB500N2X22D-G	T211076	100 - 500	890 - 4400	73 - 360	4.00	22D	MH
CTB850N2X32D-G	T211077	170 - 850	–	124 - 620	5.14	32D	MH

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.

MH = gerändelter Metall-Handgriff

Alle technischen Angaben ohne Gewähr, Irrtümer und Änderungen vorbehalten.
