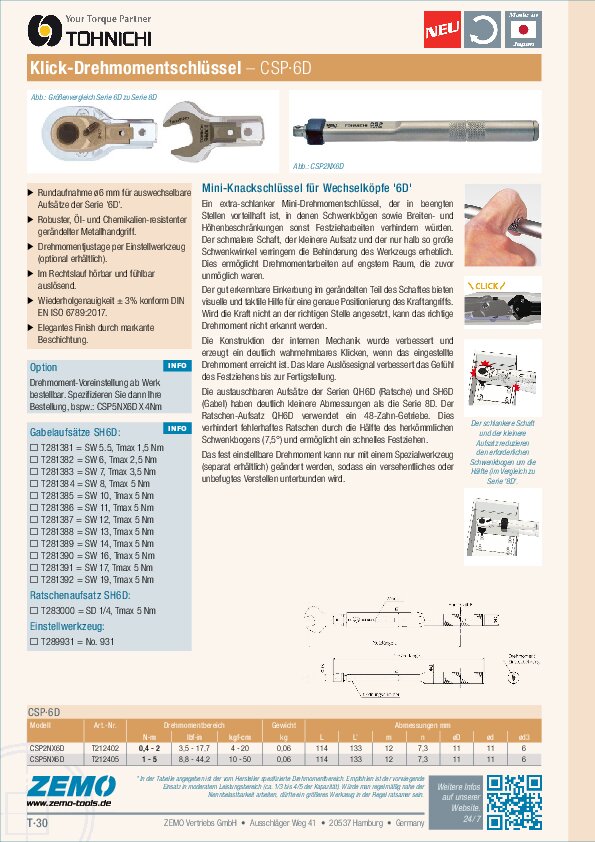

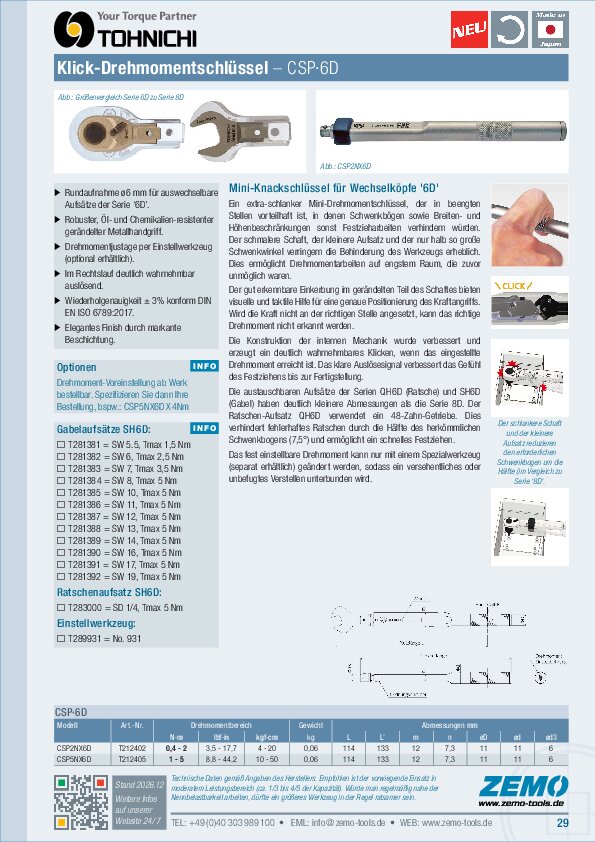

Fest einstellbarer Signal-Drehmomentschlüssel für Tohnichi Wechselköpfe '6D'
Ein extra-schlanker Mini-Drehmomentschlüssel, der in beengten Räumen nützlich ist, in denen Schwenkbögen sowie Breiten- und Höhenbeschränkungen sonst Festzieharbeiten verhindern würden. Der schmalere Schaft, der kleinere Aufsatz und der nur halb so große Schwenkwinkel verringern die Behinderung des Werkzeugs erheblich. Dies ermöglicht Drehmomentarbeiten auf engstem Raum, die zuvor unmöglich waren.
Der gut erkennbare Einkerbung im gerändelten Teil des Schaftes bieten visuelle und taktile Hilfe für eine genaue Positionierung des Kraftangriffs. Wird die Kraft nicht an der richtigen Stelle angesetzt, kann das richtige Drehmoment nicht erkannt werden. Die Konstruktion der internen Verbindung wurde verbessert und bietet ein leicht wahrnehmbares Klickgeräusch, wenn das eingestellte Drehmoment erreicht ist. Das klare Klickgeräusch verbessert das Gefühl des Festziehens bis zur Fertigstellung.
Die austauschbaren Aufsätze der Serien QH6D (Ratsche) und SH6D (Gabel) haben deutlich kleinere Abmessungen als die Serie 8D. Der Ratschen-Aufsatz QH6D verwendet ein 48-Zahn-Getriebe. Dies verhindert fehlerhaftes Ratschen durch die Hälfte des herkömmlichen Schwenkbogens (7,5°) und ermöglicht ein schnelles Festziehen.
Bestellhinweise
Optionen / Zubehör
Service / Info
Modell | Art.-Nr. | Drehmoment [cN·m] | Drehmoment [N·m] | Drehmoment [lbf·in] | Drehmoment [ozf·in] | Länge [mm] | Gewicht [kg] | Kompatible Aufsätze | Griff |
---|---|---|---|---|---|---|---|---|---|
CSP2NX6D | T212402 | 40 - 200 | 0.4 - 2 | 4 - 17 | 57 - 280 | 133 | 0.06 | SH/QH·6D | MH |
CSP5NX6D | T212405 | 100 - 500 | 1 - 5 | 9 - 44 | 142 - 700 | 133 | 0.06 | SH/QH·6D | MH |
In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.
MH = Gerändelter Metallgriff.
Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
