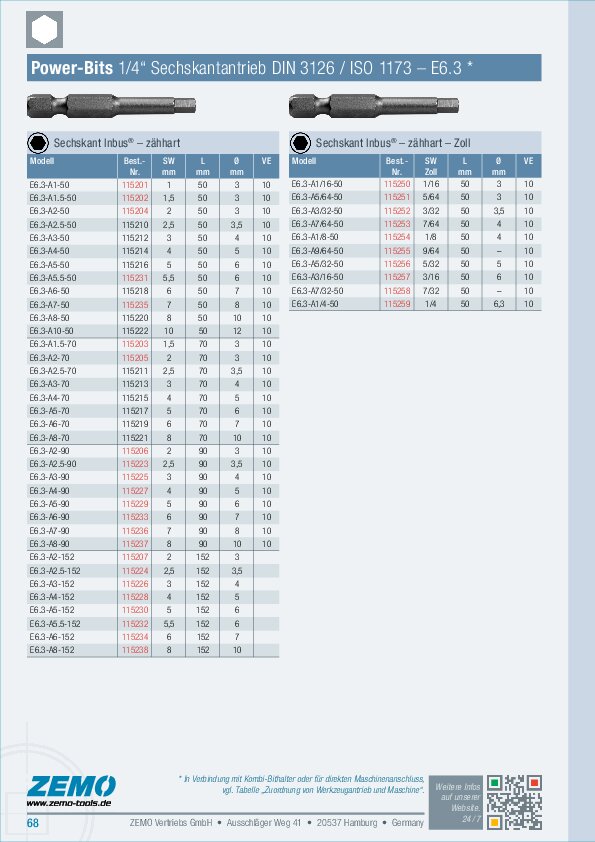

E 6,3 Bits für Innensechskant (Inbus®)

1/4" Sechskantantrieb DIN 3126 / ISO 1173 – E 6,3

Die Innensechskantschraube hat eine sechseckige Vertiefung im zylindrischen Kopf und kann sowohl mit einem Sechskant-Stiftschlüssel ("Inbusschlüssel") als auch mit einem Sechskantschraubendreher oder einem passenden Bit angetrieben werden. Im Vergleich zur Maschinenschraube mit Außensechskantkopf wird weniger Platz für den Kopf benötigt. Eine Innensechskantschraube kann etwa das zehnfache Drehmoment einer gleich großen Kreuzschlitzschraube aufnehmen.

William G. Allen ließ sich 1910 ein Herstellverfahren für Schrauben mit Hexagon-Mitnahmeprofil im Schraubenkopf patentieren. Daher werden Innensechskantschlüssel in den USA häufig als „Allen key“ oder „Hex key“ bezeichnet. Das deutsche Unternehmen Bauer & Schaurte ließ den Innensechskant 1936 in Deutschland patentieren und brachte Produkte auf der Grundlage dieses Patents auf den Markt. Die Kurzwort "Inbus" ist abgeleitet von "Innensechskant Bauer u. Schaurte". Die metrischen Größen des Innensechskants sind in der ISO-Norm 4762 (Zylinderkopfschrauben mit Innensechskant) festgelegt.

Bit-Ausführungen

Zähharte Bits sind ideal für harte Anwendungen, wo plötzliche Drehmomentanstiege zu erhöhten Beanspruchungen in einem Bit führen können. Ein harter Schraubfall liegt vor, wenn in Metall verschraubt wird.
Die mikrorauhe Oberfläche von ZRN Bits sorgt für bessere Haftung im Schraubenkopf und verminderte Auswurfkräfte; dadurch verbesserte Kraftübertragung, Abriebfestigkeit und Verschleiß.

Alternative mit Kugelkopf

Kugelkopf ermöglicht Arbeitswinkel von bis zu 25°
Spart Zeit durch schnelles Einfädeln in den Schraubenkopf
Ermöglicht Arbeiten an schwer erreichbaren Schrauben
Herausragende Stärke und Langlebigkeit
ProGuard Oberfläche bietet überragenden Korrosionsschutz

E6,3 (1/4) – Sechskant – L50

Modell	Art.-Nr.	SW [mm]	L [mm]	Ø [mm]	VE [Stk]
E6.3-A1-50	115201	1	50	3	10
E6.3-A1.5-50	115202	1.5	50	3	10
E6.3-A2-50	115204	2	50	3	10
E6.3-A2.5-50	115210	2.5	50	3.5	10
E6.3-A3-50	115212	3	50	4	10
E6.3-A4-50	115214	4	50	5	10
E6.3-A5-50	115216	5	50	6	10
E6.3-A5.5-50	115231	5.5	50	6	10
E6.3-A6-50	115218	6	50	7	10
E6.3-A7-50	115235	7	50	8	10
E6.3-A8-50	115220	8	50	10	10
E6.3-A10-50	115222	10	50	12	10

E6,3 (1/4) – Sechskant – L50 – Zoll

Modell	Art.-Nr.	SW [Zoll]	L [mm]	Ø [mm]	VE [Stk]
E6.3-A1/16-50	115250	1/16	50	3	10
E6.3-A5/64-50	115251	5/64	50	3	10
E6.3-A3/32-50	115252	3/32	50	3.5	10
E6.3-A7/64-50	115253	7/64	50	4	10
E6.3-A1/8-50	115254	1/8	50	4	10
E6.3-A9/64-50	115255	9/64	50	–	10
E6.3-A5/32-50	115256	5/32	50	5	10
E6.3-A3/16-50	115257	3/16	50	6	10
E6.3-A7/32-50	115258	7/32	50	–	10
E6.3-A1/4-50	115259	1/4	50	6.3	10

E6,3 (1/4) – Sechskant – L50 – ZRN

Modell	Best.-Nr.	SW [mm]	L [mm]	Ø [mm]	VE [Stk]
E6.3-A2-50-ZRN	115260	2	50	3	10
E6.3-A3-50-ZRN	115261	3	50	4	10
E6.3-A4-50-ZRN	115262	4	50	5	10
E6.3-A5-50-ZRN	115263	5	50	6	10
E6.3-A6-50-ZRN	115264	6	50	7	10

E6,3 (1/4) – Sechskant – L70

Modell	Art.-Nr.	SW [mm]	L [mm]	Ø [mm]	VE [Stk]
E6.3-A1.5-70	115203	1.5	70	3	10
E6.3-A2-70	115205	2	70	3	10
E6.3-A2.5-70	115211	2.5	70	3.5	10
E6.3-A3-70	115213	3	70	4	10
E6.3-A4-70	115215	4	70	5	10
E6.3-A5-70	115217	5	70	6	10
E6.3-A6-70	115219	6	70	7	10
E6.3-A8-70	115221	8	70	10	10

E6,3 (1/4) – Sechskant – L90

Modell	Art.-Nr.	SW [mm]	L [mm]	Ø [mm]	VE [Stk]
E6.3-A2-90	115206	2	90	3	10
E6.3-A2.5-90	115223	2.5	90	3.5	10
E6.3-A3-90	115225	3	90	4	10
E6.3-A4-90	115227	4	90	5	10
E6.3-A5-90	115229	5	90	6	10
E6.3-A6-90	115233	6	90	7	10
E6.3-A7-90	115236	7	90	8	10
E6.3-A8-90	115237	8	90	10	10

E6,3 (1/4) – Sechskant – L152

Modell	Art.-Nr.	SW [mm]	L [mm]	Ø [mm]	VE [Stk]
E6.3-A2-152	115207	2	152	3	10
E6.3-A2.5-152	115224	2.5	152	3.5	10
E6.3-A3-152	115226	3	152	4	10
E6.3-A4-152	115228	4	152	5	10
E6.3-A5-152	115230	5	152	6	10
E6.3-A5.5-152	115232	5.5	152	6	10
E6.3-A6-152	115234	6	152	7	10
E6.3-A8-152	115238	8	152	10	10

E6,3 (1/4) – Sechskant Kugelkopf – L50

Modell	Art.-Nr.	SW [mm]	L [mm]	Ø [mm]	VE [Stk]
E6.3-AK2-50	115520	2	50	3	10
E6.3-AK2.5-50	115521	2.5	50	3.5	10
E6.3-AK3-50	115522	3	50	4	10
E6.3-AK4-50	115523	4	50	5	10
E6.3-AK5-50	115524	5	50	6	10
E6.3-AK6-50	115525	6	50	7	10
E6.3-AK7-50	115526	7	50	8	10
E6.3-AK8-50	115527	8	50	10	10

E6,3 (1/4) – Sechskant Kugelkopf – L70

Modell	Art.-Nr.	SW [mm]	L [mm]	Ø [mm]	VE [Stk]
E6.3-AK2-70	115530	2	70	3	10
E6.3-AK2.5-70	115531	2.5	70	3.5	10
E6.3-AK3-70	115532	3	70	4	10
E6.3-AK4-70	115533	4	70	5	10
E6.3-AK5-70	115534	5	70	6	10
E6.3-AK6-70	115535	6	70	7	10
E6.3-AK7-70	115536	7	70	8	10
E6.3-AK8-70	115537	8	70	10	10

E6,3 (1/4) – Sechskant Kugelkopf – L76

Modell	Art.-Nr.	SW [mm]	L [mm]	Ø [mm]	VE [Stk]
E6.3-AK2.0-76	115510	2	76	–	10
E6.3-AK2.5-76	115511	2.5	76	–	10
E6.3-AK3.0-76	115512	3	76	–	10
E6.3-AK4.0-76	115513	4	76	–	10
E6.3-AK5.0-76	115514	5	76	–	10
E6.3-AK6.0-76	115515	6	76	–	10
E6.3-AK8.0-76	115516	8	76	–	10
E6.3-AK10-76	115517	10	76	–	10
E6.3-AK12-76	115518	12	76	–	10

E6,3 (1/4) – Sechskant Kugelkopf – L90

Modell	Art.-Nr.	SW [mm]	L [mm]	Ø [mm]	VE [Stk]
E6.3-AK2-90	115540	2	90	3	10
E6.3-AK2.5-90	115541	2.5	90	3.5	10
E6.3-AK3-90	115542	3	90	4	10
E6.3-AK4-90	115543	4	90	5	10
E6.3-AK5-90	115544	5	90	6	10
E6.3-AK6-90	115545	6	90	7	10
E6.3-AK7-90	115546	7	90	8	10
E6.3-AK8-90	115547	8	90	10	10

E6,3 (1/4) – Sechskant Kugelkopf – L152

Modell	Art.-Nr.	SW [mm]	L [mm]	Ø [mm]	VE [Stk]
E6.3-AK2-152	115550	2	152	3	10
E6.3-AK2.5-152	115551	2.5	152	3.5	10
E6.3-AK3-152	115552	3	152	4	10
E6.3-AK4-152	115553	4	152	5	10
E6.3-AK5-152	115554	5	152	6	10
E6.3-AK6-152	115555	6	152	7	10
E6.3-AK8-152	115556	8	152	10	10
