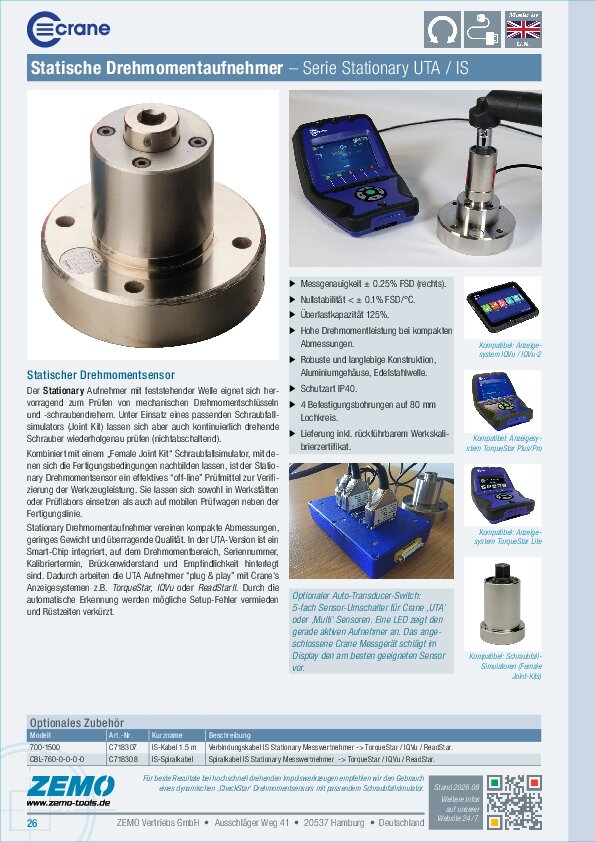

Crane Stationary UTA Drehmomentaufnehmer

Kapazität 3.5 / 5.6 / 11 / 28 / 67 / 135 / 270 / 540 / 1000 / 1700 / 3000 / 5000 Nm

Statischer Drehmomentsensor mit feststehender Welle und Montageflansch



Der Stationary Messwertaufnehmer mit feststehender Welle eignet sich hervorragend zum Prüfen, Justieren und Kalibrieren von mechanischen Drehmomentschlüsseln und -schraubendrehern. Unter Einsatz eines passenden Schraubfallsimulators (Joint Kit) lassen sich aber auch kontinuierlich drehende Schrauber wiederholgenau prüfen (nichtabschaltend).

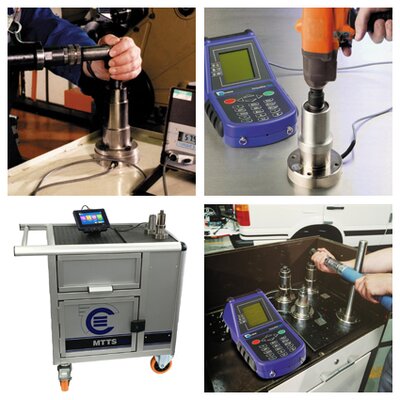

Kombiniert mit einem „Transducer Top Joint Kit“ Schraubfallsimulator, mit denen sich die Fertigungsbedingungen nachbilden lassen, ist dieser Drehmomentsensor ein effektives “off-line” Prüfmittel zur Verifizierung der Werkzeugleistung. Er lässt sich sowohl in Werkstätten oder Prüflabors einsetzen als auch auf mobilen Prüfwagen neben der Fertigungslinie.



Stationary Messwertaufnehmer vereinen kompakte Abmessungen, geringes Gewicht und überragende Qualität. In der UTA-Version ist ein Smart-Chip integriert, auf dem Drehmomentbereich, Seriennummer, Kalibriertermin und Brückenwiderstand sowie Empfindlichkeit hinterlegt sind. Dadurch arbeiten UTA Messwertaufnehmer “plug & play” mit Crane Anzeigegeräten z.B. TorqueStar Opta oder ReadStar II. Durch die automatische Erkennung werden Setup-Fehler vermieden und Rüstzeiten verkürzt.



Merkmale



  • Messgenauigkeit ± 0,25% der Kapazität (rechts/links)
  • Nullstabilität
  • Überlastkapazität 125%
  • Hohe Drehmomentleistung bei kompakten Abmessungen
  • Robuste und langlebige Konstruktion, Aluminiumgehäuse, Edelstahlwelle
  • Schutzart IP40
  • 4 Befestigungsbohrungen auf 80 mm Lochkreis
  • Lieferung inkl. rückführbarem Kalibrierzertifikat (R)



Ausführungen



  • UTA:
    inkl. 1 Meter Spiralkabel mit Zugentlastung und 25-Pin D-Sub Steckverbinder. Integrierter Smart-Chip enthält Drehmomentbereich, Kalibrierdatum, Seriennummer. Dies erspart manuelle Eingaben durch den Benutzer und verhindert zudem versehentliche Falscheingaben. Arbeitet „plug & play“ mit Crane Prüfgeräten.

  • Industry Standard:
    für den Einsatz an Messgeräten anderer Fabrikate (Brückenwiderstand 350 Ohm). Ausstattung ohne Datenchip und ohne Kabel, jedoch mit Ausgangsschnittstelle nach MIL-C-26482 / BS 9522 - F0017, Shell 8-4P.
    - Option: Gerades Kabel (#700-1500) zum Anschluss an TorqueStar.
    - Option: Spiralkabel (#CBL-760-0-0-0-0) zum Anschluss an TorqueStar.
UTA Stationary
Modell Art.-Nr. Drehmoment [N·m] Drehmoment [lbf·in] Drehmoment [lbf·ft] 4kt [Zoll]
 UTA-164-0-3.54-0-0 C718089 0.35 - 3.5 3 - 31 1/4
 UTA-164-0-25 C718090 0.56 - 5.6 5 - 50 1/4
 UTA-165-0-25 C718091 1.1 - 11 10 - 100 1/4
 UTA-166-0-25 C718092 2.8 - 28 25 - 250 1/4
 UTA-167-0-35 C718093 6.7 - 67 60 - 600 5 - 50 3/8
 UTA-168-0-35 C718094 13.6 - 136 120 - 1200 10 - 100 3/8
 UTA-169-0-35 C718095 27.1 - 271 240 - 2400 20 - 200 1/2
 UTA-170-0-35 C718096 54.2 - 542 480 - 4800 40 - 400 3/4
 UTA-171-0-35 C718097 101.7 - 1017 75 - 750 3/4
 UTA-172-0-35 C718098 169.5 - 1695 125 - 1250 1
 UTA-115-00CR-3000-0 * C718100 300 - 3000 221.2 - 2212 1.1/2
 UTA-115-00CR-5000-0 * C718099 500 - 5000 368.7 - 3687 1.1/2

*) Male square drive.

I.S. Stationary (2 mV/V)
Modell Art.-Nr. Drehmoment [Nm] Drehmoment [lbf·in] Drehmoment [lbf·ft] 4kt [Zoll]
IS-873-08CR-11-0 C719100 1.1 - 11 10 - 100 1/4
IS-873-10CR-28-0 C719101 2.8 - 28 25 - 250 1/4
IS-873-12CR-67-0 C719103 6.7 - 67 60 - 600 5 - 50 3/8
IS-873-14CR-135-0 C719105 13.5 - 135 120 - 1200 10 - 100 3/8
IS-873-16CR-271-0 C719107 27.1 - 271 240 - 2400 20 - 200 1/2
IS-873-18CR-1017-0 C719109 101.7 - 1017 75 - 750 3/4
IS-873-20CR-1695-0 C719111 169.5 - 1695 125 - 1250 1

Ein Drehmomentmessmittel sollte so gewählt werden, dass es vorwiegend in moderatem Leistungsbereich eingesetzt wird, um ein Überlasten zu vermeiden. Müsste man also regelmäßig nahe der Nennbelastbarkeit (max. Kapazität) arbeiten, dürfte ein größeres Modell in der Regel ratsamer sein.



Weitere Maßangaben im Datenblatt (s. Downloads). Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
