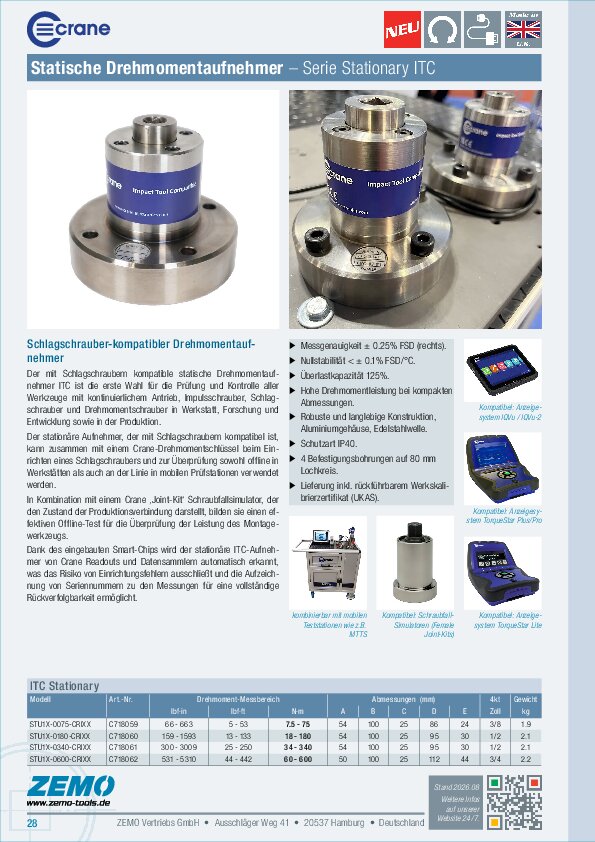

Crane Stationary ITC Drehmomentaufnehmer

Kapazität 75 / 180 / 340 / 600 Nm

Schlagschrauber-kompatibler Drehmomentsensor mit feststehender Welle und Montageflansch

Der mit Schlagschraubern kompatible stationäre Drehmomentaufnehmer ist die erste Wahl für die Prüfung und Kontrolle aller Werkzeuge mit kontinuierlichem Antrieb, Impulsschrauber, Schlagschrauber und Drehmomentschrauber in Werkstatt, Forschung und Entwicklung sowie in der Produktion.

Der stationäre Aufnehmer, der mit Schlagschraubern kompatibel ist, kann zusammen mit einem Crane-Drehmomentschlüssel beim Einrichten eines Schlagschraubers und zur Überprüfung sowohl offline in Werkstätten als auch an der Linie in mobilen Prüfstationen verwendet werden.

In Kombination mit einem Crane 'Joint-Kit' Schraubfallsimulator, der den Zustand der Produktionsverbindung darstellt, bilden sie einen effektiven Offline-Test für die Überprüfung der Leistung des Montagewerkzeugs.

Der mit Schlagschraubern kompatible stationäre Aufnehmer wird von den Crane-Anzeigen und -Datensammlern dank des eingebauten Chips automatisch erkannt, was das Risiko von Einrichtungsfehlern ausschließt und die Aufzeichnung von Seriennummern zu den Messungen für eine vollständige Rückverfolgbarkeit ermöglicht.

Leistungsmerkmale

Geeignet für die Messung aller stufenlos angetriebenen, impulsbetriebenen Elektrowerkzeuge, Schlagwerkzeuge und alle Handdrehmomentwerkzeuge.
Automatische Erkennung von Messwertaufnehmern mit Crane Anzeigern und Datensammlern.
Kombiniert mit 'Joint Kits' für die Werkstattsimulation von harten bis weichen Schraubfällen.
Kann in speziell angefertigte mobile Prüfstationen wie die MTTS eingebaut werden.
Erhältlich in einer Auswahl von Drehmomentkapazitäten von 75 Nm bis zu 600 Nm.

Technische Daten

Messwertaufnehmer-Typ: Auto-ID: mit integriertem Datenchip für Plug & Play-Betrieb mit kompatiblen Crane-Anzeigern und Datensammlern.
Statische Genauigkeit: ±0,25% FSD
Nullpunkt-Stabilität: < ± 0,1% der FSD/°C
Schutzart: IP40
Betriebsumgebung: +5°C bis 40°C; Luftfeuchtigkeit 10-75% nicht kondensierend.
Anschlüsse: 1 m integriertes Kabel mit Zugentlastung; 25-poliger 'D'-Anschluss (männlich) für den Anschluss an Crane-Anzeigen und Datensammler.

ITC Stationary

Model	Item No.	Torque Range [N·m]	Torque Range [lbf·in]	Torque Range [lbf·ft]	SqD [inch]	Weight [kg]
STU1X-0075-CRIXX	NEW	7.5 - 75	66 - 663	5 - 53	3/8	1.9
STU1X-0180-CRIXX	NEW	18 - 180	159 - 1593	13 - 133	1/2	2.1
STU1X-0340-CRIXX	NEW	34 - 340	300 - 3009	25 - 250	1/2	2.1
STU1X-0600-CRIXX	NEW	60 - 600	531 - 5310	44 - 442	3/4	2.1

Ein Drehmomentmessmittel sollte so gewählt werden, dass es vorwiegend in moderatem Leistungsbereich eingesetzt wird, um ein Überlasten zu vermeiden. Müsste man also regelmäßig nahe der Nennbelastbarkeit (max. Kapazität) arbeiten, dürfte ein größeres Modell in der Regel ratsamer sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
