Industriewerkzeuge
Drehmomentsysteme

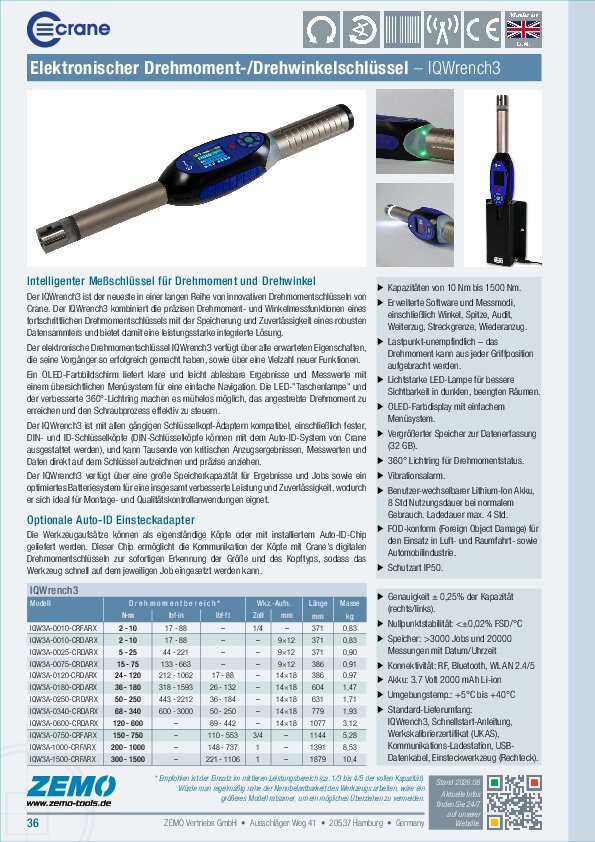

Crane IQWrench3 Drehmoment-/Drehwinkelschlüssel

Kapazität 10 / 25 / 75 / 120 / 180 / 340 / 600 / 750 / 1500 Nm

Hochentwickelter elektronischer Drehmomentschlüssel mit integrierter Datenerfassung


Der NEUE IQWrench3 ist der neueste in einer langen Reihe von innovativen Drehmomentschlüsseln von Crane Electronics. Der IQWrench3 kombiniert die präzisen Drehmoment- und Winkelmessfähigkeiten eines modernen Drehmomentschlüssels mit der Speicherung und Zuverlässigkeit eines robusten Datensammlers und bietet somit eine leistungsstarke integrierte Lösung.

Der IQWrench3 ist in zwei verschiedenen Versionen erhältlich: als 'Advanced' Modell für die Qualitätsprüfung und als verstärkte 'Production' Version für die Fertigungsumgebung. Der neue Drehmomentschlüssel bietet alle erwarteten Funktionen, die seinen Vorgänger, den IQWrench2, so erfolgreich gemacht haben, sowie eine Vielzahl neuer Funktionen.

Ein neuer OLED-Farbbildschirm sorgt für eine klare und leicht lesbare Darstellung der Ergebnisse und Messwerte mit einem übersichtlichen Menüsystem für eine einfache Navigation. Mit der neuen LED-Taschenlampe und dem verbesserten 360°-Lichtring lässt sich das angestrebte Drehmoment mühelos erreichen und der Schraubvorgang steuern.

Der neue, leichtere IQWrench3 verfügt außerdem über eine erheblich größere Speicherkapazität und ein verbessertes Batteriesystem für eine nochmals verbesserte Leistung, Effizienz und Zuverlässigkeit.



Leistungsmerkmale



  • Erhältlich in Bereichen von 25 Nm bis zu 1500 Nm
  • Drehmomentmessmodi: Track, Peak, Angle, Audit, MoveOn, MoveOn Adv., Yield, Re-Tighten
  • Messeinheiten: Nm, cNm, kNm, kgcm, kgm, lbin, lbft, klbft (je nach Modell)
  • Eingebaute LED für bessere Sichtbarkeit in dunklen, beengten Räumen
  • 40×30mm OLED-Farbdisplay
  • 32GB interner Speicher für über 3000 Jobs und 20.000 Messwerte im Speichermodus mit Zeit- und Datum-Stempel
  • FOD-konform (Foreign Object Damage) für den Einsatz in der Luft- und Raumfahrt- sowie in der Automobilindustrie
  • Lastpunkt-unempfindlich – keine "falsche" Handposition; das Drehmoment kann aus jeder Position des Schlüssels aufgebracht werden
  • Status-Anzeige: Akustischer Signalton, Vibrationsalarm, 3-farbiger LED-Lichtring
  • Vom Benutzer austauschbarer Lithium-Ionen-Akku
  • Nullpunktstabilität: <±0,02% FSD/°C
  • Statische Genauigkeit: ±0,25% FSD
  • Betriebsumgebung: Temperatur +5 °C bis +40 °C; Luftfeuchtigkeit 10-75% nicht kondensierend
  • Schutzart: IP50






Optionen



  • Austauschbare Adapterköpfe und 'Auto-ID' für automatischen Längenausgleich und Mehrfachnutzung
  • 1D- & 2D-Barcode-Leser
  • Funk-Kommunikation: RF, Bluetooth, (in Vorbereitung: WLAN 2.4 / 5 GHz)
IQWrench3 – Rechteckaufnahme (S9/S14)
Model Drehmoment [N·m] Drehmoment [lbf·in] Wkz.Aufn [mm] Aufsatz [Zoll] Länge [mm] Gewicht [kg]
10 Nm IQW3 DIN *) 2 - 10 17 - 88 9×12 1/4 n.a. n.a.
25 Nm IQW3 DIN 5 - 25 44 - 220 9×12 1/4 n.a. n.a.
75 Nm IQW3 DIN 15 - 75 133 - 660 9×12 3/8 n.a. n.a.
120 Nm IQW3 DIN *) 24 - 120 212 - 1060 14×18 3/8 n.a. n.a.
180 Nm IQW3 DIN 36 - 180 318 - 1590 14×18 3/8 n.a. n.a.
340 Nm IQW3 DIN 68 - 340 600 - 3000 14×18 1/2 n.a. n.a.
600 Nm IQW3 DIN 120 - 600 1060 - 5300 14×18 1/2 n.a. n.a.

*) nur mit Ausbaustufe 'Advanced'.

IQWrench3 – Vierkantabtrieb
Modell Drehmoment [N·m] Drehmoment [lbf·ft] Abtrieb [Zoll] Länge [mm] Gewicht [kg]
750 Nm IQW3 150 - 750 110 - 550 3/4 n.a. n.a.
1500 Nm IQW3 300 - 1500 220 - 1100 1 n.a. n.a.

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.



Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
