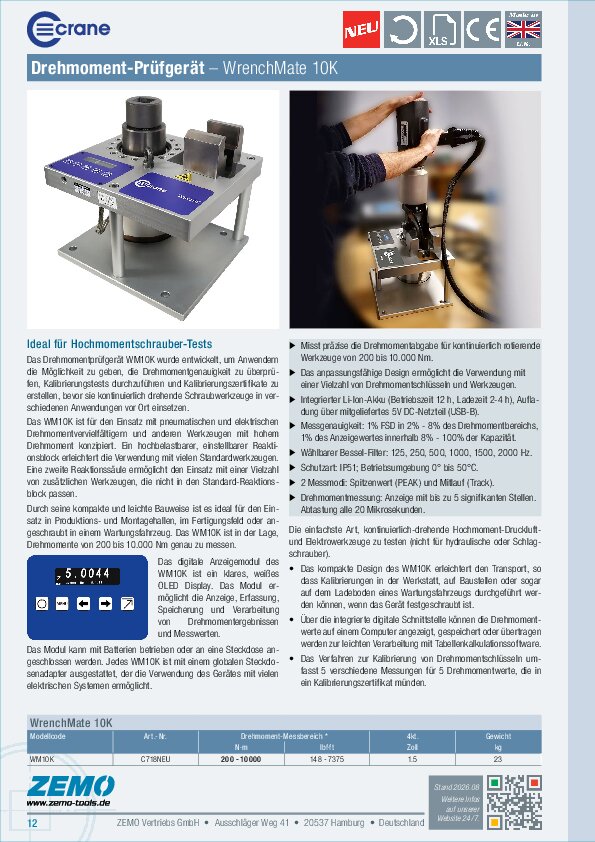

Crane WM10K Drehmoment-Prüfgerät

Ideal für Hochmomentschrauber-Tests

Das Drehmomentprüfgerät WM10K wurde entwickelt, um Anwendern die Möglichkeit zu geben, die Drehmomentgenauigkeit zu überprüfen, Kalibrierungstests durchzuführen und Kalibrierungszertifikate zu erstellen, bevor sie kontinuierlich drehende Schraubwerkzeuge in verschiedenen Anwendungen vor Ort einsetzen.

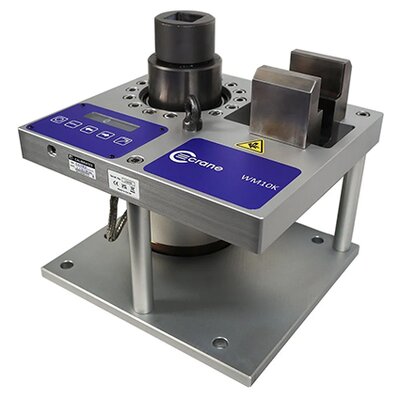

Das WM10K ist für den Einsatz mit pneumatischen und elektrischen Drehmomentvervielfältigern und anderen Werkzeugen mit hohem Drehmoment konzipiert. Ein hochbelastbarer, einstellbarer Reaktionsblock erleichtert die Verwendung mit vielen Standardwerkzeugen. Eine zweite Reaktionssäule ermöglicht den Einsatz mit einer Vielzahl von zusätzlichen Werkzeugen, die nicht in den Standard-Reaktionsblock passen.

Durch seine kompakte und leichte Bauweise ist es ideal für den Einsatz in Produktions- und Montagehallen, im Fertigungsfeld oder angeschraubt in einem Wartungsfahrzeug. Das WM10K ist in der Lage, Drehmomente von 200 bis 10.000 Nm genau zu messen.

Das digitale Anzeigemodul des WM10K ist ein klares, weißes OLED Display. Das Modul ermöglicht die Anzeige, Erfassung, Speicherung und Verarbeitung von Drehmomentergebnissen und Messwerten. Das Modul kann mit Batterien betrieben oder an eine Steckdose angeschlossen werden. Jedes WM10K ist mit einem globalen Steckdosenadapter ausgestattet, der die Verwendung des Gerätes mit vielen elektrischen Systemen ermöglicht.

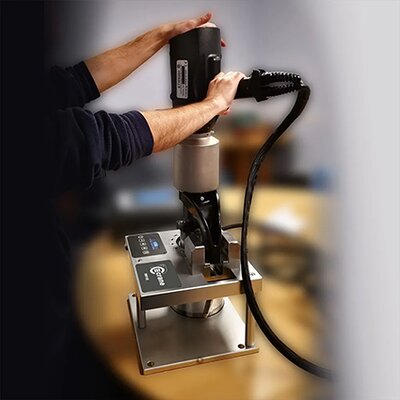

Die einfachste Art, kontinuierlich-drehende Hochmoment-Druckluft- und Elektrowerkzeuge zu testen (nicht für hydraulische oder Schlagschrauber). Über die integrierte digitale Schnittstelle können die Drehmomentwerte auf einem Computer angezeigt, gespeichert oder übertragen werden zur leichten Verarbeitung mit Tabellenkalkulationssoftware. Das Verfahren zur Kalibrierung von Drehmomentschlüsseln umfasst 5 verschiedene Messungen für 5 Drehmomentwerte, die in ein Kalibrierungszertifikat münden.

Leistungsmerkmale

• Misst präzise die Drehmomentabgabe für Werkzeuge mit kontinuierlicher Rotation von 200 bis 10.000 Nm (Hochmomentschrauber).
• Anpassungsfähiges Design ermöglicht den Einsatz mit einer Vielzahl von Drehmomentschlüsseln und Werkzeugen.
• Integrierter Lithium-Ionen-Akku, externe Stromversorgung über 5V DC USB-Netzteil.
• Standard-USB-Kabel für die Kommunikation mit Windows-basierten PCs.
• Kleines, klares und helles OLED-Display.
• Messmodi für Spitzenwert und Mitlauf.
• Integrierte digitale Schnittstelle ermöglicht das Anzeigen, Speichern, Drucken oder Übertragen von Drehmomentwerten in eine PC-Tabellenkalkulationssoftware.

Spezifikationen

• Umgebungstemperatur: 0°C bis 50°C
• Stromversorgung: Integriertes Li-ion Akkupack (Betriebszeit 12 h); Aufladung via 5V DC Netzteil (Ladezeit 2-4 h)
• Anschluss: USB (B)
• Schutzart: IP51
• Genauigkeit: 1% FSD in 2% bis 8% der Kapazität, 1% des Messwertes in 8% bis 100% der Kapazität
• Messbereich: 200-10000 N·m / 148-7375 lbf·ft (2% bis 100%)
• Messmodi: Spitzenwert (PEAK), Mitlauf (TRACK)
• Tiefpass-Filter: 125, 250, 500, 1000, 1500, 2000 Hz
• Messanzeige: 5 Stellen, Abtastung alle 20 Mikrosekunden
