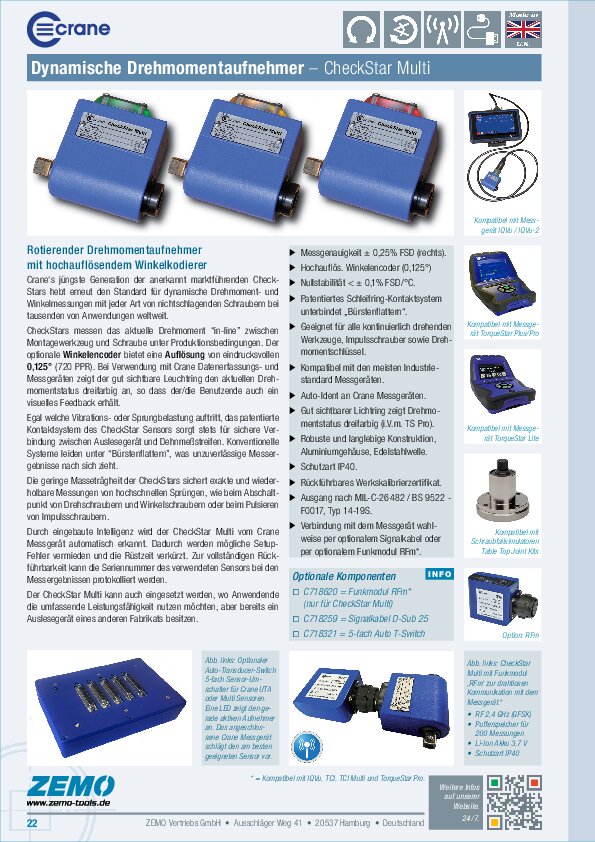

Crane CheckStar Multi Drehmomentaufnehmer

Kapazität 1 / 2 / 5 / 10 / 20 / 25 / 50 / 75 / 100 / 180 / 250 / 500 / 750 / 1400 / 3000 / 5000 Nm

Dynamischer Drehmomentsensor mit hochauflösendem Winkelkodierer

Der CheckStar Multi ist die jüngste Generation der marktführenden rotierenden Messwertaufnehmer von Crane Electronics. Er hebt erneut den Standard für dynamische Drehmoment- und Winkelmessungen aller Dreh- und Impulsschrauber, mit anerkannter Verlässlichkeit bei Tausenden von Anwendungen weltweit.

Falls Drehwinkel spezifiziert ist, bietet der optionale Winkelencoder eine Auflösung von eindrucksvollen 0.125° (720 PPR). Bei Verwendung mit Crane Datenerfassungs- und Messgeräten zeigt der gut sichtbare 360° Leuchtring den aktuellen Drehmomentstatus dreifarbig an, so dass der Benutzer auch ein visuelles Feedback erhält.

CheckStars passen “in-line” zwischen Montagewerkzeug und Schraube und messen so das aktuelle Anzugsmoment (und den Drehwinkel) unter Produktionsbedingungen.

Egal welche Vibrations- oder Stoßbelastung auftritt, das patentierte Kontaktsystem des CheckStar Multi sorgt stets für sichere Verbindung zwischen Auslesegerät und Dehnmessstreifen. Das bei zweitklassigen Systemen auftretende “Bürstenflattern” wird sicher unterbunden, was hochzuverlässige Messergebnisse gewährleistet.

Die geringe Masseträgheit der CheckStars sichert exakte und wiederholbare Messungen von hochschnellen Sprüngen, wie beim Abschaltpunkt von Drehschraubern und Winkelschraubern oder beim Pulsieren von Impulsschraubern.

Durch eingebaute Intelligenz wird der CheckStar Multi vom Crane Messgerät automatisch erkannt. Dadurch werden mögliche Setup-Fehler vermieden und die Rüstzeit verkürzt. Zur vollständigen Rückführbarkeit kann die Seriennummer des verwendeten Sensors bei den Messergebnissen protokolliert werden. Der CheckStar Multi kann auch eingesetzt werden, wo ein Anwender die umfassende Leistungsfähigkeit nutzen möchte, aber bereits ein Auslesegerät eines anderen Fabrikats besitzt.

Hauptmerkmale

Messgenauigkeit ± 0.25% der Kapazität (rechts/links)
Optionale Drehwinkelmessung mit 0,125° Auflösung
Patentiertes Schleifring-Kontaktsystem unterbindet Bürstenflattern
Geeignet für alle nichtabschaltenden Drehschrauber, Impulsschrauber sowie Drehmomentschlüssel
Kompatibel mit den meisten Industriestandard Messgeräten
Automatische Sensorerkennung an Crane Messgeräten/Datenkollektoren
360° Lichtring zeigt Bewertung des Schraubstatus (i.V.m. Crane Messgerät)
Robuste und langlebige Konstruktion, Aluminiumgehäuse, Edelstahlwelle
Schutzart IP40

Lieferumfang

CheckStar Multi
User Instructions
Werkskalibrierzertifikat (UKAS)

Optionen / Zubehör / Ersatzteile

C718620 = Funkmodul RFm – zur drahtlosen Kommunikation mit IQVu, TCI Multi oder TorqueStar Pro
C718259 = Datenkabel 7025 – zur Verbindung mit Crane Messgerät
C718321 = Auto T-Switch – Sensor-Umschaltbox mit LED Erkennungssystem

CheckStar Multi – Sechskant

Modellcode	Art.-Nr.	Drehmoment [N·m]	6kt. [Zoll]	Stift	Gewicht [kg]
CMHAX-0001-CRXXXX	C718607	0.1 - 1	1/4	–	0.21
CMHAX-0002-CRXXXX	C718621	0.2 - 2	1/4	–	0.21
CMHAX-0005-CRXXXX	C718622	0.5 - 5	1/4	–	0.21
CMHAX-0010-CRXXXX	C718623	1 - 10	1/4	–	0.21
CMHAX-0020-CRXXXX	C718624	2 - 20	1/4	–	0.21

CheckStar Multi – Sechskant – mit Winkel

Modelcode	Art.-Nr.	Drehmoment [N·m]	6kt. [Zoll]	Stift	Gewicht [kg]
CMHAX-0001-CRXAXX	C718640	0.1 - 1	1/4	–	0.21
CMHAX-0002-CRXAXX	C718641	0.2 - 2	1/4	–	0.21
CMHAX-0005-CRXAXX	C718642	0.5 - 5	1/4	–	0.21
CMHAX-0010-CRXAXX	C718643	1 - 10	1/4	–	0.21
CMHAX-0020-CRXAXX	C718644	2 - 20	1/4	–	0.21

CheckStar Multi – Vierkant

Modell	Art.-Nr.	Drehmoment [N·m]	4kt. [Zoll]	Stift	Gewicht [kg]
CMSAX-0005-CRPXXX	C718625	0.5 - 5	1/4	+	0.20
CMSAX-0010-CRPXXX	C718626	1 - 10	1/4	+	0.20
CMSAX-0020-CRPXXX	C718627	2 - 20	1/4	+	0.20
CMSBX-0025-CRPXXX	C718628	2.5 - 25	3/8	+	0.24
CMSBX-0050-CRPXXX	C718629	5 - 50	3/8	+	0.24
CMSBX-0075-CRPXXX	C718630	7.5 - 75	3/8	+	0.24
CMSCX-0100-CRPXXX	C718638	10 - 100	1/2	+	0.43
CMSCX-0180-CRPXXX	C718631	18 - 180	1/2	+	0.43
CMSCX-0250-CRPXXX	n.a.	25 - 250	1/2	+	0.43
CMSDX-0250-CRPXXX	C718632	25 - 250	3/4	+	0.76
CMSDX-0500-CRPXXX	C718633	50 - 500	3/4	+	0.76
CMSFX-0750-CRPXXX	C718634	75 - 750	1	+	1.50
CMSFX-1400-CRPXXX	C718635	140 - 1400	1	+	1.50
CMSGX-3000-CRPXXX	C718636	300 - 3000	1 1/2	+	5.70
CMSGX-5000-CRPXXX	C718637	500 - 5000	1 1/2	+	5.70

CheckStar Multi – Vierkant – mit Winkel

Modellcode	Art.-Nr.	Drehmoment [N·m]	4kt. [Zoll]	Stift	Gewicht [kg]
CMSAX-0005-CRPAXX	C718645	0.5 - 5	1/4	+	0.20
CMSAX-0010-CRPAXX	C718646	1 - 10	1/4	+	0.20
CMSAX-0020-CRPAXX	C718647	2 - 20	1/4	+	0.20
CMSBX-0025-CRPAXX	C718648	2.5 - 25	3/8	+	0.24
CMSBX-0050-CRPAXX	C718649	5 - 50	3/8	+	0.24
CMSBX-0075-CRPAXX	C718650	7.5 - 75	3/8	+	0.24
CMSCX-0100-CRPAXX	C718639	10 - 100	1/2	+	0.43
CMSCX-0180-CRPAXX	C718651	18 - 180	1/2	+	0.43
CMSCX-0250-CRPAXX	n.a.	25 - 250	1/2	+	0.43
CMSDX-0250-CRPAXX	C718652	25 - 250	3/4	+	0.76
CMSDX-0500-CRPAXX	C718653	50 - 500	3/4	+	0.76
CMSFX-0750-CRPAXX	C718654	75 - 750	1	+	1.5
CMSFX-1400-CRPAXX	C718655	140 - 1400	1	+	1.5
CMSGX-3000-CRPAXX	C718656	300 - 3000	1 1/2	+	5.7
CMSGX-5000-CRPAXX	C718657	500 - 5000	1 1/2	+	5.7

Ein Drehmomentmessmittel sollte so gewählt werden, dass es vorwiegend in moderatem Leistungsbereich eingesetzt wird, um ein Überlasten zu vermeiden. Müsste man also regelmäßig nahe der Nennbelastbarkeit (max. Kapazität) arbeiten, dürfte ein größeres Modell in der Regel ratsamer sein.

Weitere Maßangaben im Datenblatt (s. Downloads). Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
