Gesteuerter Funk-Akku-Impulsschrauber mit Winkelsensor
Yokota's neuester Akku-E-Systemschrauber, drehmomentgesteuert für hohe Genauigkeit und drehwinkelüberwacht für fehlerfreies Verschrauben. Erkennt schräg angesetzte Verschraubungen und Reibungsänderung, z.B. durch Öl am Schraubgewinde. Die Steuerung WU-2 kann bis zu vier E-Schrauber kontrollieren. Zuverlässige Funkkommunikation auf bis zu 10 Meter, wahlweise direkt zwischen WU-2 und YS-Z, oder indirekt über WLAN Access Point (2.4 GHz / 5 GHz).
Wenn die Verschraubungen den eingestellten Werten nicht entsprechen, gibt das Steuergerät ein Stoppsignal, damit Verbindungen von Hand kontrolliert werden können. Dieses Null-Fehler-System ist geeignet für die Poka Yoke Strategie.
Per WLAN kommunizieren die YS-E Schrauber drahtlos mit der Steuereinheit WU-2. Diese kann mit bis zu 4 parallel eingesetzen YS-Z Schraubern gekoppelt werden. Über den RJ45 Ethernet-Port lassen sich die Schraubdaten per TCP/IP Kommunikation übergeordnet auswerten und archivieren.
Mit dem separaten Display DS-2 lässt sich das Schraubergebnis (Dremomentwert) mit Leerlauf-Drehwinkel anzeigen, nach Drucktaster-Betätigung auch der Anzugswinkel, sowie die Anzahl der verbleibenden Verschraubungen und die Anzahl der gemachten Impulse. Die Ergebnisbewertung wird farblich visualisert (OK=grün, NG=rot). Verbindung zur Steuerung WU-2 per Kabel (5 m).

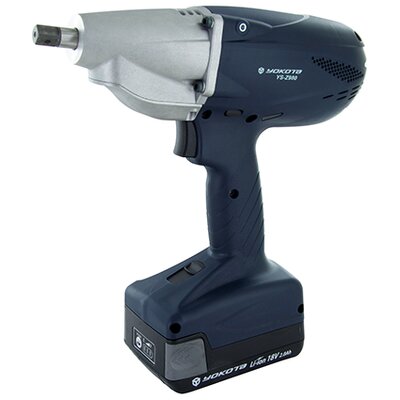

Der 1-Hand-bedienbare YS-Z Pistolenschrauber ist zudem mit einem Diodenlicht ausgestattet, welches das Finden der Schraube bzw. Mutter erleichtert. Sein leistungsstarker 18 Volt 2.0 Ah Lithium-Ionen Akku mit Kapazitätsanzeige wird horizontal eingeschoben und durch einen robusten Clipverschluss gesichert. Zudem besitzt der YS-Z eine Akku-Kapazitätsstufenüberwachung, welche die Prozessicherheit gewährleistet.
Hochentwickelte Akkutechnologie
Jede Zelle des Li-Ion Akkupacks BPL-1820 wird konstant überwacht. Der Li-Ion-Akku ist mit einer LED-Ladestandsanzeige ausgestattet. Bei Überhitzung oder bei Motor-/Antriebsfehler erfolgt ebenfalls eine Warnanzeige.
Die Batterie liefert so lange wie möglich eine konstante Leistung, da die Elektronik eine gleichmäßige Belastung jeder Zelle reguliert. Dies führt auch zu einer hohen maximalen Anzahl von Ladezyklen pro Akkupack. Die gleichmäßige und kontrollierte Ladeleistung des BC2075MX verlängert die Lebensdauer des Akkus.
Der Motor des Schraubers liefert aufgrund der elektronisch gesteuerten, konstanten Stromversorgung eine gleichbleibende Leistung. Das Drehmoment (Wiederholbarkeit) eines Impulsschraubers wird auch von der Leistung des Motors beeinflusst (vergleichbar mit dem Luftdruck bei pneumatischen Werkzeugen – je konstanter der Luftdruck, desto genauer der Impulsschrauber).
Weitere Features: Explosionsschutz bei Kurzschluss der Kontakte; Tiefentladeschutz basierend auf Zellspannungssteuerung aller einzelnen Zellen.
Features
- Erkennung von Anzugsfehlern durch Drehmomentkontrolle und Winkelüberwachung.
- Eingebaute Steuerungsfunktion ermöglicht die Bewertung des Drehmoments im Werkzeug.
- Geringe Vibration, geringe Geräuschentwicklung und geringe Reaktionskraft durch Direktantrieb.
- Funk-Kommunikation über WLAN Access Point 2.4 GHz / 5 GHz (Wi-Fi 4 / IEEE 802.11n) oder direkt zwischen YS-Z und WU-2.
- Dehnmeßstreifen und Gleichstromerfassungssystem machen das Werkzeug kompakt und gewichtssparend.
- Eingebauter Summer/LED informieren den Bediener über das Anzugsergebnis und abnormalen Anzug.
- 1-Hand-Bedienung und rückschlagfrei.
- Bürstenloser Motor, Drehzahl frei einstellbar.
- Kraftvolle hydraulische Twin-Blade Impulszelle.
- Berührungsloser Auslöser und Umschalthebel.
- Neu entwickelter Motor mit Außenrotor.

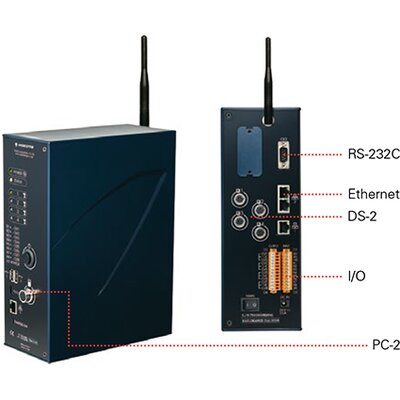

Multifunktions-Funksteuerung WU-2
- Es ist möglich, 4 Werkzeuge mit 1 Steuerung zu verbinden.
- Der Einstellwert kann per Programmierkonsole PC-2 oder über Computer/Laptop eingegeben werden.
- Speichern/Schreiben von Einstellwerten und Abrufen von Anzugsergebnissen über ein USB-Laufwerk möglich.
- 10.000 Anzugsdaten können gespeichert werden.
- Das Anzugsergebnis wird entweder im DS-2 oder in PC-2 angezeigt.
Programmierkonsole PC-2
Programmierkonsole, die speziell im Hinblick auf die Benutzerfreundlichkeit entwickelt wurde. Lesen und Schreiben des Einstellwertes sowie des Anzugsergebnisses (Drehmomentwert, Winkelwert, Anzugsmenge, Anzahl der Impulse, Bewertungsergebnis) werden angezeigt.
Display DS-2
Leicht ablesbare Sieben-Segment-Anzeige und LED-Anzeige. Anzugsergebnis (Drehmomentwert, Winkelwert, Schraubenmenge, Impulszahl und Beurteilungsergebnis) wird angezeigt.
Standard-Lieferumfang
- Impulsschrauber YS-Z (ohne Akku)
- Einstellstift TF
- Original-Betriebsanleitung
Optionen / Zubehör / Ersatz
- 430110 = BPL-1820 Li-Ion Akkupack 18V 2.0Ah
- 430115 = BC2075MX Akku-Ladegerät
- 430121 = WU-2 Steuereinheit für bis zu 4 Schrauber
- 430129 = PC-2 Programmierkonsole inkl. Kabel 5 m
- 430123 = DS-2 Display inkl. Kabel 5 m
- 7914-0902-00-99 = Verlängerungskabel 5 m für DS-2
- 7915-0902-00-99 = Verlängerungskabel 5 m für PC-2
- 0482-0029-00-00 = Gummi-Schutzkappe für YS-Z600 (weiß)
- 0483-0029-00-00 = Gummi-Schutzkappe für YS-Z800 (blau)
- 0484-0029-00-00 = Gummi-Schutzkappe für YS-Z900 (anthrazit)
- 0485-0029-00-00 = Gummi-Schutzkappe für YS-Z950 (grün)
- 0486-0029-00-00 = Gummi-Schutzkappe für YS-Z980 (gelb)
- 0481-0029-00-00 = Gummi-Schutzkappe für YS-Z1000 (rosé)
- 0446-0029-00-01 = Gummischutzkappe für BPL1820
- 0446-0017-00-00 = Aufhängebügel für Yokota Akkuschrauber
