Tohnichi RTD / LTD Drehmomentschraubendreher

Infoblatt Service für Wartung/Kalibrierung/Reparatur

Tohnichi RTD Drehmomentschraubendreher

Kapazität 15 / 30 / 60 / 120 / 260 / 500 cNm

Drehmomentschraubendreher mit Mikrometerskale und Rutschkupplung

Der RTD Drehmomentschraubendreher mit Standard-Bitaufnahme (E6,3) eignet sich für unterschiedliche Anwendungen von der Serienfertigung bis hin zu Wartungsarbeiten. Das gewünschte Drehmoment lässt sich anhand der Mikrometerskale rasch und einfach einstellen.

Alle Modelle sind mit einem Verriegelungsmechanismus ausgestattet, der ein Verstellen des Drehmoments beim Gebrauch verhindert. Die auswechselbare Verriegelung in Sechskantform verhindert zudem das (Weg-)Rollen des Schraubendrehers.

Nach Erreichen des eingestellten Drehmoments wird durch die integrierte Drehrutschkupplung ein Überdrehen der Schraube zuverlässig verhindert.

Leistungsmerkmale

Mikrometerskale/Nonius
Auslösend im Rechtslauf
Drehrutschkupplung
Standard-Bitaufnahme 6.35 mm (1/4 Zoll)
Wiederholgenauigkeit gemäß DIN EN ISO 6789 Typ II Klasse D

Lieferumfang

Drehmomentschraubendreher RTD
Farbiger Kunststoffgriff bei Modell 120CN und 260CN
Werkskalibrierzertifikat (ISO/JIS)
Original-Bedienungsanleitung (engl.)
PLUS: deutsche Übersetzung (pdf) einfach @ anfordern

Optionen / Zubehör / Ersatzteile

Farbiger Kunststoffgriff für Modell 120CN:
#T288850 = orange
#T288851 = grau
#T288852 = schwarz
#T288853 = grün
#T288854 = rot
#T288855 = blau
Farbiger Kunststoffgriff für Modell 260CN:
#T288856 = orange
#T288857 = grau
Unterstützender T-Griff:
#T288031 = für Modell 500CN
E 6,3 Schraubklingen: Schlitz / Phillips / Pozidriv / Torx / Torx TR / Torx Plus / Inbus / Vielzahn

Service / Info

FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789

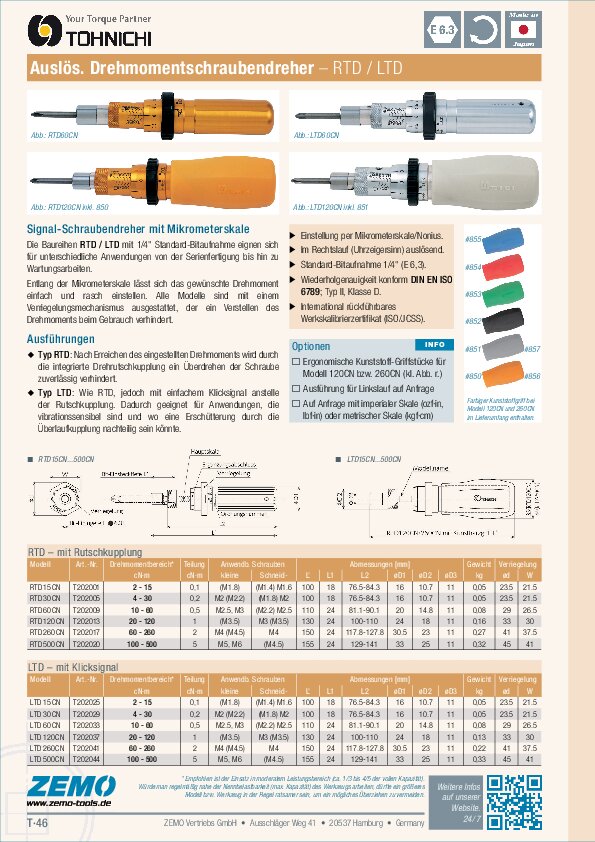

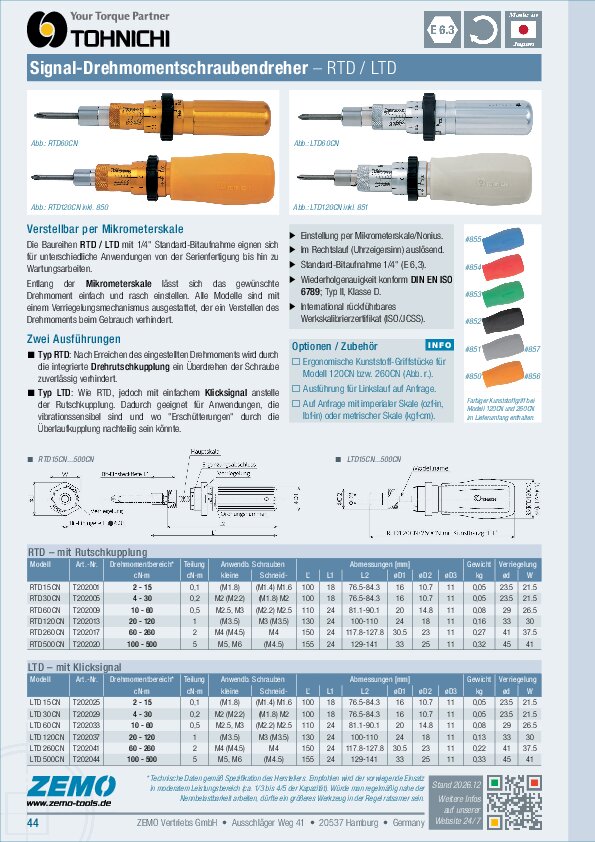

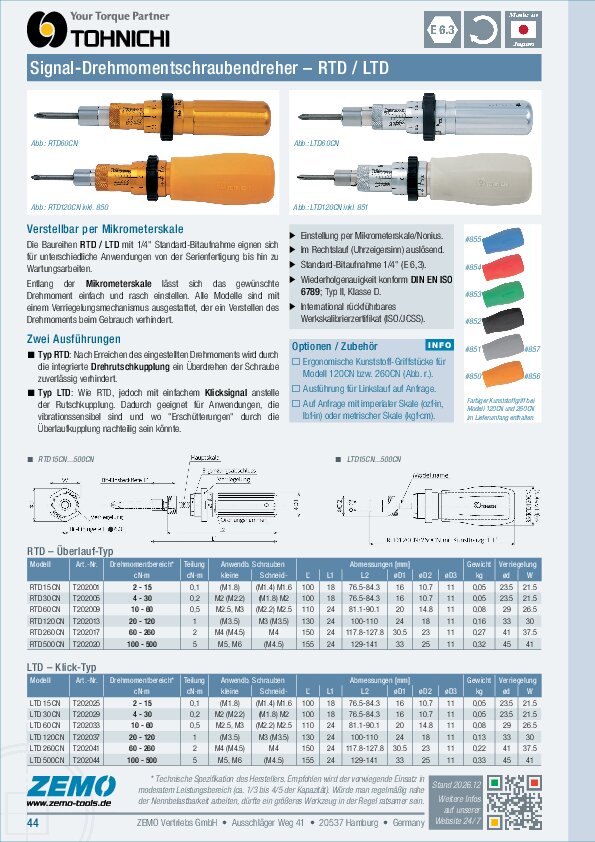

PDF: Katalog mit weiteren Infos
PDF: Bedienungsanleitung deutsch per E-Mail anfordern

Fragen zum Produkt? Benötigt Ihr Tohnichi Drehmomentschraubendreher eine Prüfung? Kalibrierung? Reparatur?
Rufen Sie uns gern an. Oder e-Mailen Sie...

RTD – S.I. Modelle

Modell	Art.-Nr.	Drehmoment [cN·m]	Graduierung	Länge [mm]	Gewicht [kg]
RTD15CN	T202001	2 - 15	0.1	100	0.05
RTD30CN	T202005	4 - 30	0.2	100	0.05
RTD60CN	T202009	10 - 60	0.5	110	0.08
RTD120CN	T202013	20 - 120	1	130	0.16
RTD260CN	T202017	60 - 260	2	150	0.27
RTD500CN	T202020	100 - 500	5	155	0.32

RTD – Inch-Ounce

Modell	Art.-Nr.	Drehmoment [ozf·in]	Graduierung	Länge [mm]	Gewicht [kg]
RTD20Z	T202003	6 - 20	0.2	101	0.05
RTD40Z	T202007	15 - 40	0.5	101	0.05
RTD80Z	T202011	20 - 80	1	109	0.08
RTD150Z	T202015	30 - 150	2	132	0.16

RTD – Inch-Pound

Modell	Art.-Nr.	Drehmoment [lbf·in]	Graduierung	Länge [mm]	Gewicht [kg]
RTD1.3I	T202004	0.2 - 1.3	0.01	101	0.05
RTD2.6I	T202008	0.4 - 2.6	0.02	101	0.05
RTD5I	T202012	1 - 5	0.05	109	0.08
RTD10I	T202016	2 - 10	0.1	132	0.16
RTD22I	T202019	6 - 22	0.2	149	0.27
RTD40I	T202022	10 - 40	0.5	155	0.32

RTD – Metrisch *

Modell	Art.-Nr.	Drehmoment [kgf·cm]	Graduierung	Länge [mm]	Gewicht [kg]
1.5RTD	T202002	0.2 - 1.5	0.01	101	0.05
3RTD	T202006	0.4 - 3	0.02	101	0.05
6RTD	T202010	1 - 6	0.05	109	0.08
12RTD	T202014	2 - 12	0.1	132	0.16
26RTD	T202018	6 - 26	0.2	149	0.27
50RTD	T202021	10 - 50	0.5	155	0.32

* Metrische Modelle werden auf Bestellung gefertigt und können nicht zurückgegeben werden.

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz in moderatem Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
