Tohnichi RNTDLS Drehmomentschraubendreher

Kapazität 120 / 260 / 500 cNm

Signal-Drehmomentschrauber mit Endschalter und Spiralkabel zur Fehlervermeidung (PokaYoke)

Ideal für Montageprozesse mit Drehmomentüberwachung. Nach Erreichen des eingestellten Drehmoments übermittelt der Endschalter das Auslösesignal. Dieses kann z.B. mittels SPS abgenommen werden. Gleichzeitig wird die Rutschkupplung aktiviert, so dass ein Überdrehen unmöglich wird.

Serie RNTDLS sind fest einstellbare Modelle ohne Skale. Das gewünschte Drehmoment wird mittels Einstellwerkzeug und passendem Prüfgerät eingestellt. Diese Baureihe eignet sich besonders für wiederholte Anziehvorgänge bei gleichem Drehmoment.

Für die 500 cNm Modelle gibt es jeweils ein zusätzliches Hilfswerkzeug (separat erhältlich) für leichtere Kraftübertragung. Zum Zählen der Anziehvorgänge kann der LS-Schraubendreher z.B. an einen optionalen 'CNA-4mk3' angeschlossen werden.

Leistungsmerkmale

Drehrutschkupplung verhindert Überziehen
Wiederholgenauigkeit konform DIN EN ISO 6789 Typ II
Spiralkabel bis 2 m streckbar
Spezifikation Endschalter AC30V unterhalb 1A, DC30V unterhalb 1A
1/4“ Sechskantaufnahme für Bits nach DIN 3126 E 6,3 / ISO 1173

Lieferumfang

Drehmomentschraubendreher mit Spiralkabel+Stecker
Original-Bedienungsanleitung (jap./eng.)
PLUS: deutsche Übersetzung (@ pdf)
bei 260CN und 500CN inkl. Einstell-Hakenschlüssel

Optionen / Zubehör

Steckbuchse # WA5219K passend zum Endschalter-Stecker.
Serie RNTDLS: Voreingestellte Lieferung auf Wunsch. Dann bitte Drehmomentwert in der Bestellung angeben (Modellname X Drehmomentwert, z.B. RNTDLS120CNX90cNm).
Für Modell 500CN gibt es einen zusätzlichen T-Griff (No. 1031) zur erleichterten Kraftübertragung.

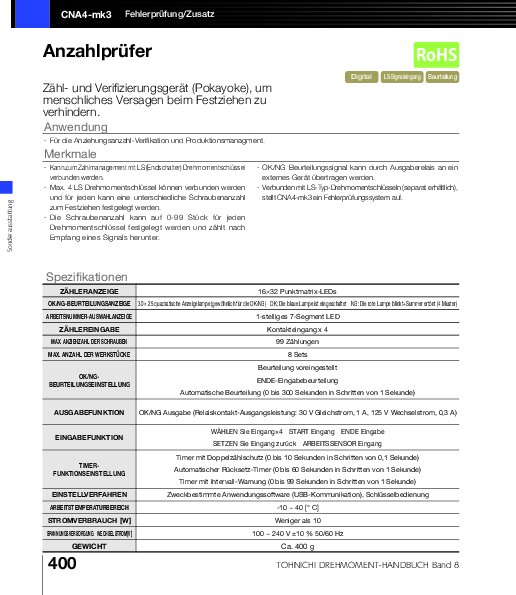

Elektronischer Verschraubungszähler CNA-4mk3 (Count Checker).

Alternativen

Modell RNTDFH = Auslösender Drehmomentschraubendreher mit Funk
Modell STC2-G = Digitaler Drehmomentschraubendreher, optional mit Bluetooth

Service / Info

FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789
FAQ: Umrechnungsfaktoren zum Konvertieren verschiedener Drehmoment-Maßeinheiten

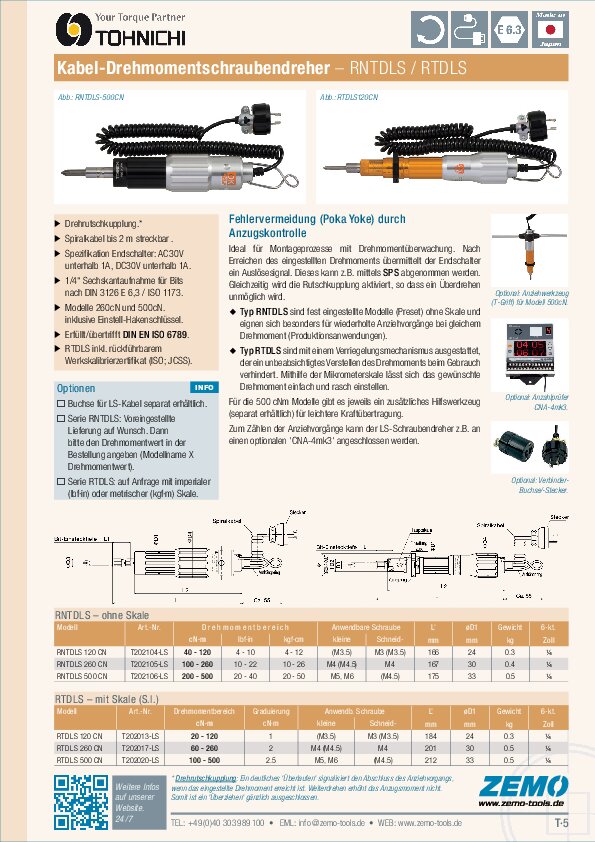

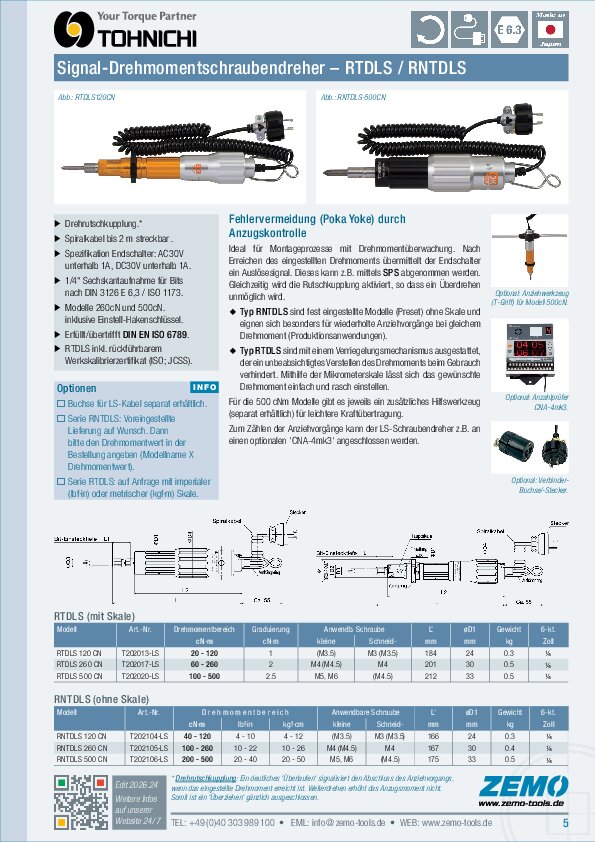

PDF: Katalog mit weiteren Infos

RNTDLS (preset)

Modell	Art.-Nr.	Drehmoment [cN·m]	Drehmoment [lbf·in]	Drehmoment [kgf·cm]	Länge [mm]	Gewicht [kg]
RNTDLS120CN	T202104-LS	40 - 120	4 - 10	4 - 12	166	0.32
RNTDLS260CN	T202105-LS	100 - 260	10 - 22	10 - 26	167	0.39
RNTDLS500CN	T202106-LS	200 - 500	20 - 40	20 - 50	175	0.48

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
