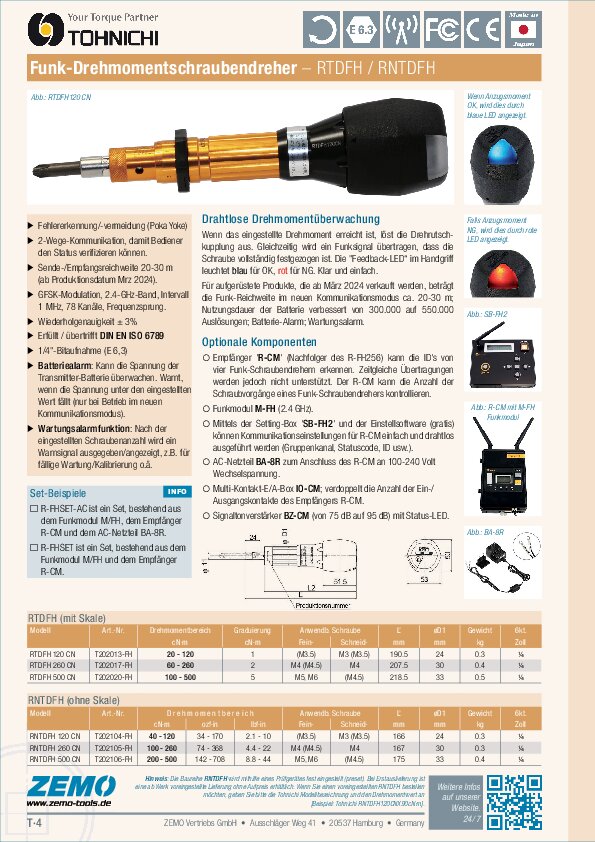

Tohnichi RNTDFH Drehmomentschraubendreher

Kapazität 120 / 260 / 500 cNm

Fest einstellbarer Signal-Drehmomentschraubendreher mit Funkübertragung (Preset)



Wenn das eingestellte Drehmoment erreicht ist, wird die Drehrutschkupplung aktiviert. Gleichzeitig wird ein Signal, dass vollständig festgezogen wurde, per Funk übertragen. Das LED-„Rückmeldungs“-System leuchtet im Handgriff blau für OK, rot für NG (Nicht gut).



Ein Empfänger R-CM (Nachfolger des R-FH256) kann die IDs von bis zu vier Drehmomentwerkzeugen erkennen. Zeitgleiche Übertragungen werden jedoch nicht unterstützt. Durch den Einsatz kann ein "Poka Yoke" Fehlervermeidungs-System einfach implementiert werden.



NEUE FEATURES für aufgerüstete Produkte, die im März 2024 auf den Markt gebracht werden:

  • Die Reichweite der drahtlosen Kommunikation beträgt im neuen Kommunikationsmodus ca. 20...30 m.
  • Die Nutzungsdauer der Batterie hat sich erheblich verbessert, von 300.000 auf 550.000 Betätigungen.
  • Kann die Spannung der Batterie des Transmitters überwachen. Warnt, wenn die Spannung unter die eingestellte Spannung fällt (nur bei Betrieb im neuen Kommunikationsmodus).
  • Es wurde eine Wartungsalarmfunktion hinzugefügt. Wenn die von Ihnen eingestellte Anzahl erreicht ist, werden Sie darauf hingewiesen, dass es Zeit für eine regelmäßige Kalibrierung o.ä. ist. (Informationsstand Mrz 2024)



Mittels der optionalen Setting-Box SB-FH2 und der Einstellsoftware können Kommunikationseinstellungen für R-CM einfach ausgeführt werden (drahtlos). Der Empfänger R-CM kann die Anzahl der Festziehvorgänge eines Drehmomentschlüssels bzw. Drehmoment-Schraubendrehers kontrollieren. Ein Empfänger R-CM kann mit maximal vier Drehmomentgeräten kommunizieren, funktioniert jedoch nicht mit einer Mischung aus neuem und altem Kommunikationsmodus.



NEU: Bei Verwendung eines R-CM Empfängers oder einer drahtlosen SB-FH2 Setting-Box können Sie auf einen älteren Kommunikationsmodus umschalten. Selbst der Empfänger R-FH256MC, der früher mit dem Transmitter FH256MC verwendet wurde, kann Signale empfangen. Mit dem jüngsten Upgrade können Sie den Transmitter-Schalter verwenden, um den Kommunikationsmodus zu überprüfen und zwischen dem alten und dem neuen Modus zu wechseln. (Informationsstand Mrz 2024)



Die RNTDFH Funk-Schraubendreher entsprechen den Telekommunikationsstandards in Japan, USA, Kanada, Thailand, Taiwan, Mexiko, Vietnam, China, EU, Südkorea, Indien und Singapur. (Informationsstand Mrz 2024)



Modelle der Baureihe RNTDFH werden mithilfe eines Prüfgerätes fest eingestellt. Wenn Sie voreingestellte Lieferung wünschen, geben Sie dies bitte in der Bestellung an. Bei Erstauslieferung ist diese ohne Aufpreis erhältlich. Geben Sie bitte die Tohnichi Modellbezeichnung und den gewünschten Drehmomentwert an [Beispiel: RNTDFH120CNX90cN·m].



Features



  • Poka Yoke (Fehlererkennung/-vermeidung)
  • Sende-/Empfangsreichweite 20-30 m (ab Mrz 2024)
  • 2-Wege-Kommunikation, damit Bedienende den Status verifizieren können
  • Standard-Bits mit 1/4" Sechskantantrieb können verwendet werden (E 6,3)
  • Wiederholgenauigkeit und Kalibrierung konform DIN EN ISO 6789
  • Spannungsversorgung per 3V Lithium-Knopfzelle (IEC CR2032)
  • GFSK-Modulation mit hoher Übertragungszuverlässigkeit
  • 2.4 GHz Frequenzband, Abstand 1 MHz, 78 Kanäle



Bestellbeispiele



  • R-FHSET-AC, bestehend aus
    - Funkmodul M-FH
    - Empfänger R-CM
    - AC-Netzteil BA-8R

  • R-FHSET, bestehend aus
    - Funkmodul M-FH
    - Empfänger R-CM






Optionen / Zubehör / Ersatz



  • T287008 = AC-Netzteil BA-8R – zum Anschluss des R-CM an 100-240 Volt Wechselspannung
  • T288101 = Setting-Box SB-FH2
  • T288102 = Empfänger R-CM
  • T288103 = Funkmodul M-FH 2.4 GHz
  • T288104 = Multi-E/A-Box IO-CM – verdoppelt die Ein-/Ausgangsmöglichkeiten des Empfängers R-CM
  • T288105 = Alarm-Modul BZ-CM – lautstarker Signaltongeber mit großer LED-Farbfläche für iO / NiO



Alternative Produkte



  • Modell RNTDLS = Auslösender Drehmomentschraubendreher mit Signalkabel zum Anschluss an SPS o.ä.
  • Modell STC2-G = Digitaler Drehmomentschraubendreher, optional mit Bluetooth
RNTDFH (preset)
Modell Art.-Nr. Drehmoment [cN·m] Drehmoment [lbf·in] Drehmoment [kgf·cm] Länge [mm] Gewicht [kg]
RNTDFH120CN T202104-FH 40 - 120 4 - 10 4 - 12 173 0.26
RNTDFH260CN T202105-FH 100 - 260 10 - 22 10 - 26 173 0.32
RNTDFH500CN T202106-FH 200 - 500 20 - 40 20 - 50 181 0.43

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.



Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
