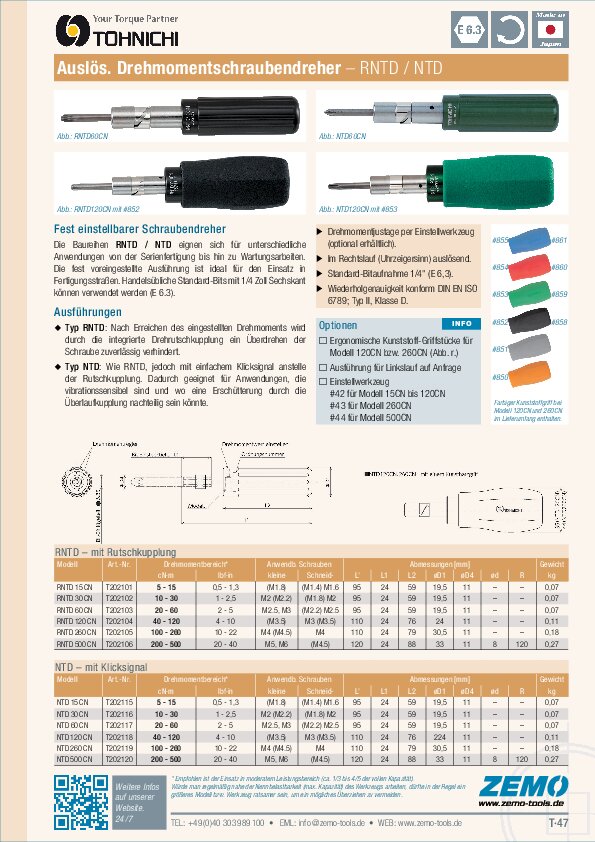

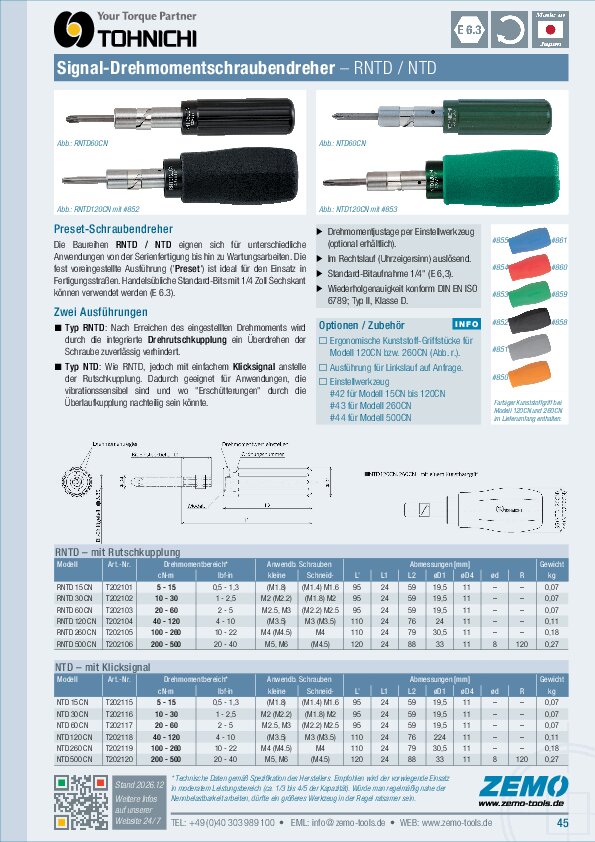

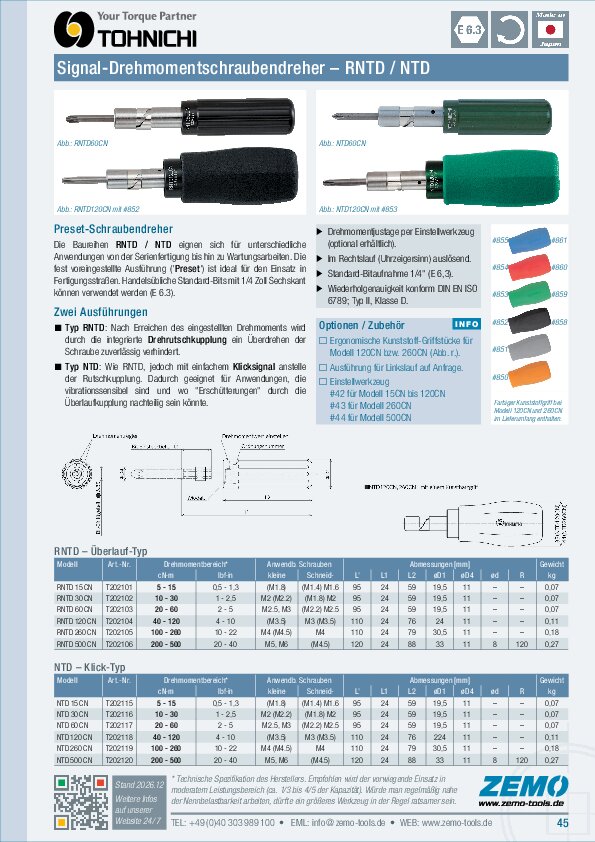

Tohnichi RNTD Drehmomentschraubendreher

Kapazität 15 / 30 / 60 / 120 / 260 / 500 cNm

Fest einstellbarer (Preset) Drehmomentschraubendreher mit Rutschkupplung

Tohnichi RNTD Drehmomentschraubendreher werden für ein wiederholtes Anziehen mit einem fest einstellbaren Drehmoment bei der Massenproduktion und Wartung verwendet. Die voreingestellte Ausführung ist ideal für den Einsatz mit festen Drehmomentwerten in Fertigungsstraßen. Handelsübliche Standard-Bits mit 1/4 Zoll Sechskant können verwendet werden (E 6.3).

Nach Erreichen des eingestellten Drehmoments wird durch die integrierte Drehrutschkupplung ein Überdrehen der Schraube zuverlässig verhindert.

Leistungsmerkmale

Auslösend im Rechtslauf
Überlaufkupplung
Standard-Bitaufnahme 6.35 mm (1/4 Zoll)
Wiederholgenauigkeit konform DIN EN ISO 6789 Typ II Klasse C

Lieferumfang

Drehmomentschraubendreher RNTD
Ergonomischer Resin-Handgriff bei Modell 120CN, 260CN
RNTD500CN wird mit einem zusätzlichen T-Griff geliefert.
Original-Bedienungsanleitung (jap./engl.)
PLUS: deutsche Übersetzung (pdf) einfach @ anfordern

Optionen / Zubehör / Ersatzteile

RNTD ist ohne Skale, sodass man ohne Prüfgerät das Drehmoment nicht einstellen kann. Falls Sie eine Drehmomenteinstellung vor der Lieferung bevorzugen, geben Sie bitte den Drehmomentwert bei der Bestellung an (z.B. RNTD60CNX45CNM). Ab Werk Drehmomenteinstellung vor Lieferung ist kostenfrei.
Einstellwerkzeug
#T288042 für Modelle 15CN...120CN
#T288043 für Modell 260CN
#T288044 für Modell 500CN
Farbiger Ergo-Handgriff (Resin) für Modell 120CN:
#T288850 = orange
#T288851 = grau
#T288852 = schwarz
#T288853 = grün
#T288854 = rot
#T288855 = blau
Farbiger Ergo-Handgriff (Resin) für Modell 260CN:
#T288858 = schwarz
#T288859 = grün
#T288860 = rot
#T288861 = blau
E 6,3 Schraubklingen: Schlitz / Phillips / Pozidriv / Torx / Torx TR / Torx Plus / Inbus / Vielzahn

Service / Info

FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789
FAQ: Umrechnungsfaktoren zum Konvertieren verschiedener Drehmoment-Maßeinheiten

PDF: Katalog mit weiteren Infos
PDF: Bedienungsanleitung deutsch (pdf) per E-Mail anfordern

Fragen zum Produkt? Benötigt Ihr Tohnichi Drehmomentschraubendreher eine Prüfung? Kalibrierung? Reparatur?
Rufen Sie uns gern an. Oder e-Mailen Sie...

RNTD

Modell	Art.-Nr.	Drehmoment [cN·m]	Drehmoment [lbf·in]	Drehmoment [ozf·in]	Länge [mm]	Gewicht [kg]
RNTD15CN	T202101	5 - 15	0.5 - 1.3	7 - 21	95	0.07
RNTD30CN	T202102	10 - 30	0.9 - 2.6	14 - 42	95	0.07
RNTD60CN	T202103	20 - 60	1.8 - 5.3	28 - 85	95	0.07
RNTD120CN	T202104	40 - 120	3.5 - 10	56 - 170	110	0.11
RNTD260CN	T202105	100 - 260	8.9 - 23	141 - 368	110	0.18
RNTD500CN	T202106	200 - 500	18 - 44	283 - 708	120	0.27

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz in moderatem Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
