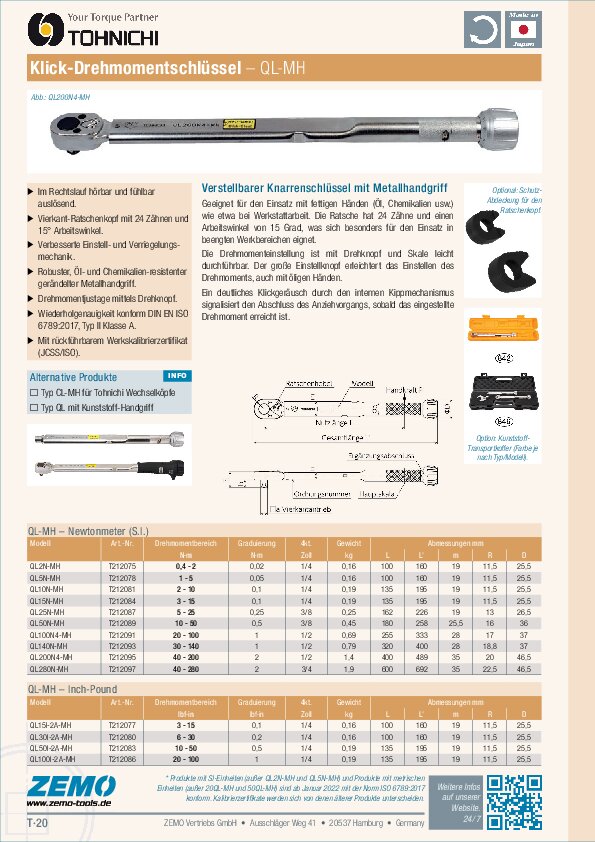

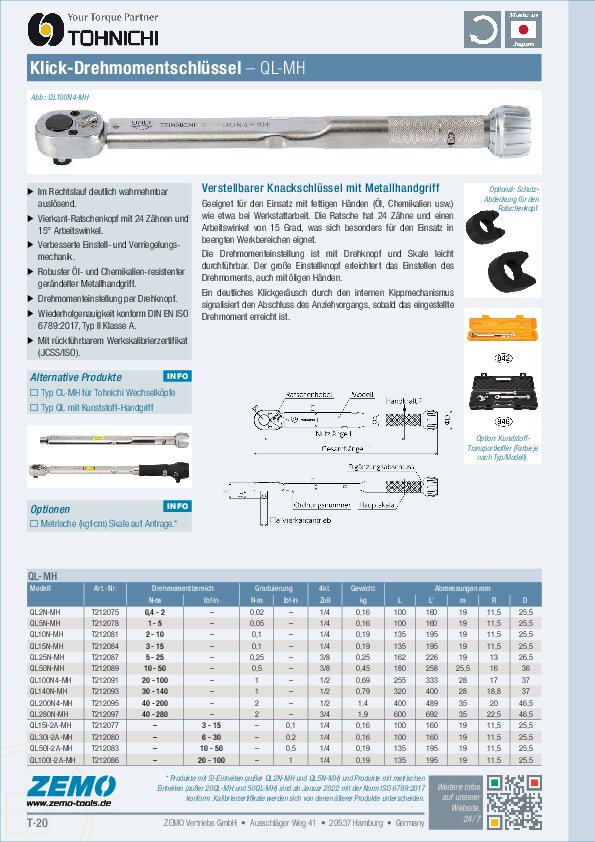

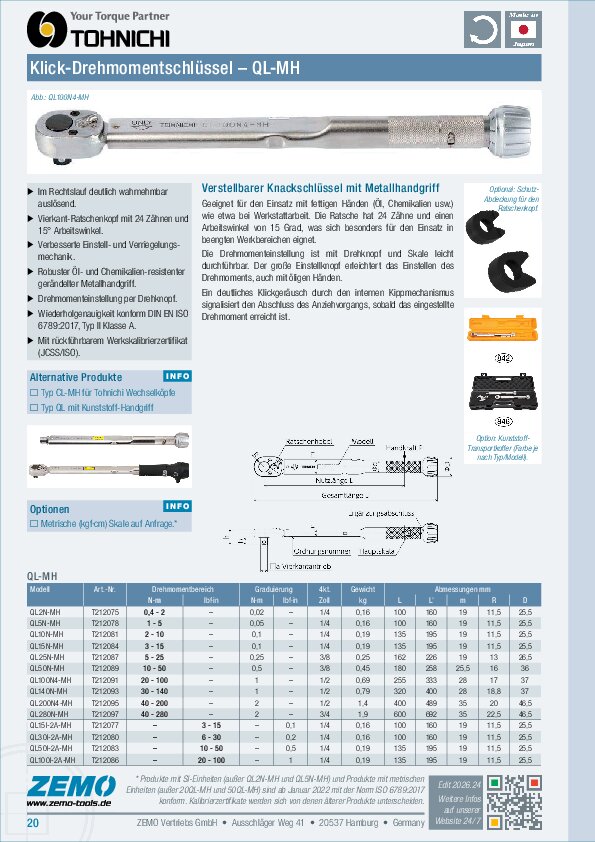

Tohnichi QL-MH Drehmomentschlüssel
Kapazität 2 / 5 / 10 / 15 / 25 / 50 / 100 / 140 / 200 / 280 Nm
Verstellbarer Ratschenschlüssel mit robustem Metallgriff
Ausgestattet mit Öl- und chemikalienbeständigem Metallhandgriff, dadurch auch geeignet für den Einsatz mit fettigen Händen wie etwa bei Werkstattarbeiten. Die Ratsche hat 24 Zähne und einen Arbeitsbereich von 15 Grad, was sich besonders für den Einsatz in beengten Werkbereichen eignet.
Die Drehmomenteinstellung ist mit Drehknopf und Skale leicht durchführbar. Der große Einstellknopf erleichtert das Einstellen des Drehmoments, auch mit öligen Händen.
Ein deutliches Klickgeräusch durch den internen Kippmechanismus signalisiert den Abschluss des Anziehvorgangs, sobald das eingestellte Drehmoment erreicht ist.
Leistungsmerkmale
- Wiederholgenauigkeit gemäß DIN EN ISO 6789 Typ II Klasse A
- Ratschenkopf mit 24 Zähnen und 15° Arbeitswinkel
- Einfache Drehmomentjustage mittels Drehknopf und Skale
- Im Rechtslauf auslösend (Klicksignal)
- Öl- und chemikalienbeständiger Metallgriff
Lieferumfang
- Drehmomentschlüssel QL-MH
- Werkskalibrierzertifikat
- Original-Bedienungsanleitung (jap./engl.)
PLUS: deutsche Übersetzung (pdf) einfach @ anfordern
Optionen / Zubehör / Ersatz
- Metrische Skale auf Anfrage
- Transportkoffer
#842 = für QL50N ... 100N-MH
#843 = für QL140N ... 200N-MH
#847 = für QL280N-MH
- Schutzkappe für Ratschenkopf
#870 = für QL2N ... 15N-MH
#871 = für QL25N-MH
#872 = für QL50N-MH
#873 = für QL100N4-MH
#874 = für QL140N-MH
#875 = für QL200N4-MH
#877 = für QL280N-MH
- Ratschen-Reparatursatz
#1101 = für QL2N ... 15N-MH
#1102 = für QL25N-MH
#1103 = für QL50N-MH
#1104 = für QL100N4-MH
#1105 = für QL140N-MH
#1106 = für QL200N4-MH
#1107 = für QL280N-MH
Alternative Produkte

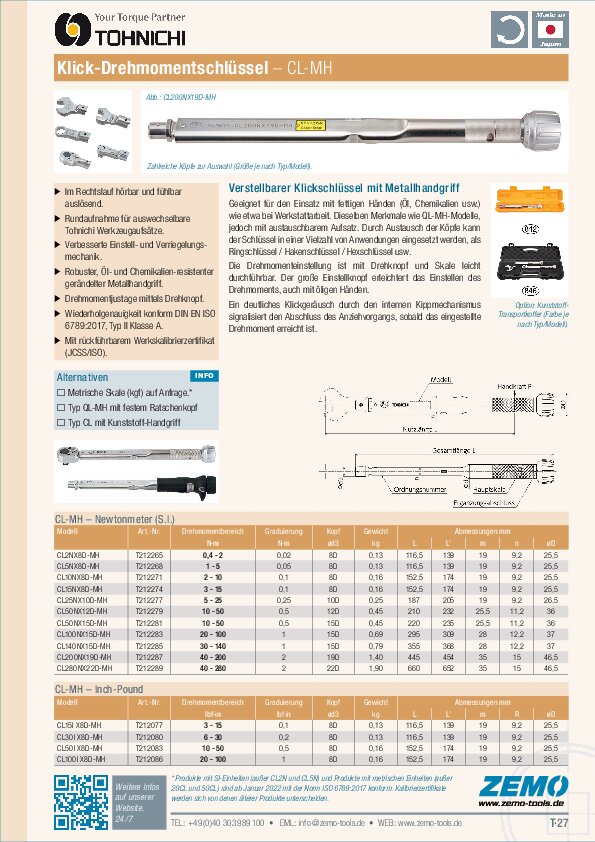

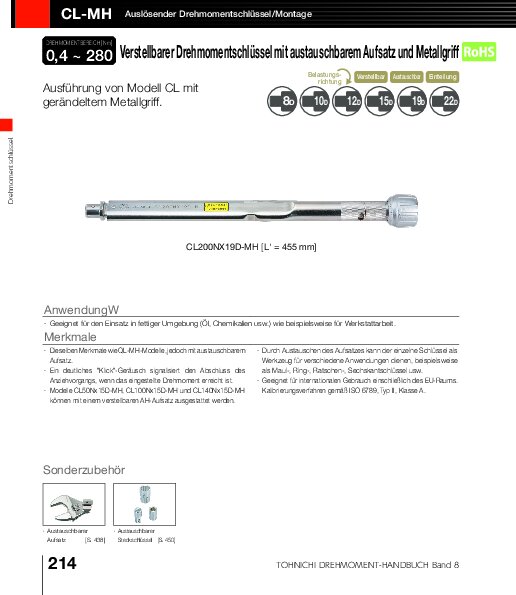

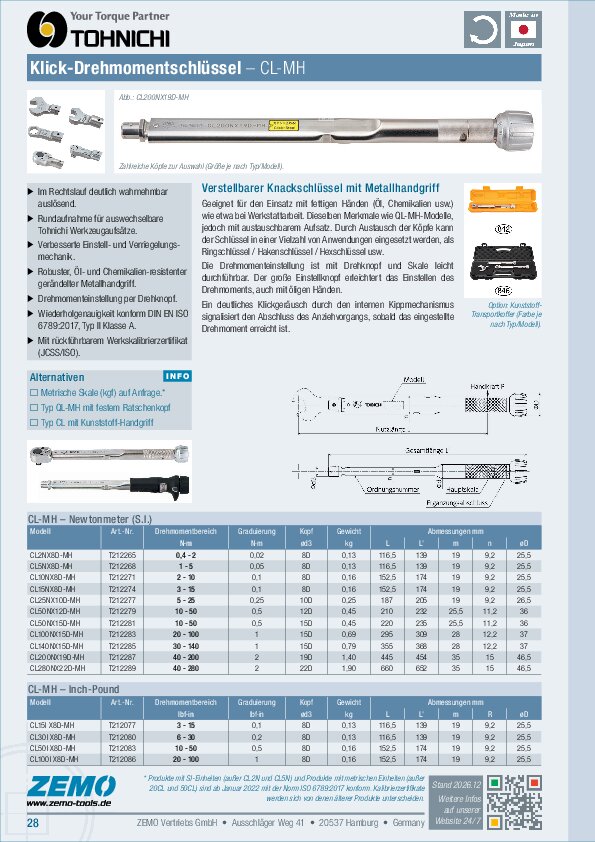

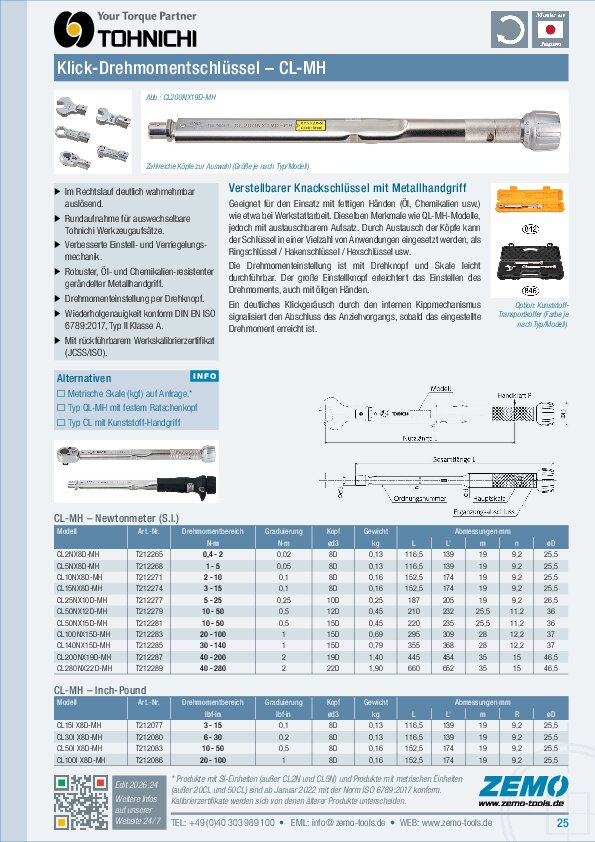

- Version CL / CL-MH = für auswechselbare Aufsätze von Tohnichi, sonst baugleich.
- Version QL / QL.N = mit Kunststoff-Handgriff
Service / Info
- FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
- FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789
- Fragen zum Produkt? Benötigt Ihr Tohnichi Drehmomentschlüssel eine Prüfung? Kalibrierung? Reparatur?
Rufen Sie uns gern an. Oder e-Mailen Sie...
QL-MH – Newtonmeter
| Modell | Art.-Nr. | Drehmoment [N·m] | Graduierung | 4kt. [Zoll] | Länge [mm] | Gewicht [kg] |
|---|---|---|---|---|---|---|
| QL2N-MH | T212075 | 0.4 - 2 | 0.02 | 1/4 | 160 | 0.16 |
| QL5N-MH | T212078 | 1 - 5 | 0.05 | 1/4 | 160 | 0.16 |
| QL10N-MH | T212081 | 2 - 10 | 0.1 | 1/4 | 195 | 0.19 |
| QL15N-MH | T212084 | 3 - 15 | 0.1 | 1/4 | 195 | 0.19 |
| QL25N-MH | T212087 | 5 - 25 | 0.25 | 3/8 | 226 | 0.25 |
| QL50N-MH | T212089 | 10 - 50 | 0.5 | 3/8 | 258 | 0.45 |
| QL100N4-MH | T212091 | 20 - 100 | 1 | 1/2 | 333 | 0.69 |
| QL140N-MH | T212093 | 30 - 140 | 1 | 1/2 | 400 | 0.79 |
| QL200N4-MH | T212095 | 40 - 200 | 2 | 1/2 | 489 | 1.4 |
| QL280N-MH | T212097 | 40 - 280 | 2 | 3/4 | 692 | 1.9 |
QL-MH – Inch-Pound
| Modell | Art.-Nr. | Drehmoment [lbf·in] | Graduierung | 4kt. [Zoll] | Länge [mm] | Gewicht [kg] |
|---|---|---|---|---|---|---|
| QL15I-2A-MH | T212077 | 3 - 15 | 0.1 | 1/4 | 160 | 0.16 |
| QL30I-2A-MH | T212080 | 6 - 30 | 0.2 | 1/4 | 160 | 0.16 |
| QL50I-2A-MH | T212083 | 10 - 50 | 0.5 | 1/4 | 195 | 0.19 |
| QL100I-2A-MH | T212086 | 20 - 100 | 1 | 1/4 | 195 | 0.19 |
In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.
Produkte mit SI-Einheiten (außer QL2N-MH und QL5N-MH) und Produkte mit metrischen Einheiten (außer 20QL-MH und 50QL-MH) sind ab Januar 2022 mit der Norm ISO 6789:2017 konform. Kalibrierzertifikate werden sich von denen älterer Produkte unterscheiden. Produkte mit amerikanischen Einheiten entsprechen nicht der Norm ISO 6789:2017.
Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
