Tohnichi QL Drehmomentschlüssel

Kapazität 2 / 5 / 10 / 15 / 25 Nm

Verstellbarer Ratschenschlüssel für kleine Drehmomente

Griffige Drehmomentknarre für allgemeine Montagearbeiten mit kleinen Anzugsmomenten. Die 24-zähnige Ratsche mit kleinem Arbeitswinkel erleichtert das Arbeiten an beengten Stellen. Ein deutliches Klick-Geräusch signalisiert den Abschluss des Anziehvorgangs, sobald das eingestellte Drehmoment erreicht ist. Dieses lässt sich anhand der großen, klaren Skale leicht und exakt ablesen.

Tohnichi hat die Verriegelungsmechanik vollständig neu entwickelt. So ist das eingestellte Drehmoment zuverlässig gegen unbeabsichtigtes Verstellen geschützt. Der ebenfalls neu gestaltete ergonomische Resin-Komponentengriff liegt angenehm in der Hand und verzögert das Ermüden des Benutzers.

Mittels optional erhältlicher Farbkappen lassen sich unterschiedlich eingestellte Drehmomentschlüssel auf einen Blick leicht identifizieren.

Leistungsmerkmale

Wiederholgenauigkeit gemäß DIN EN ISO 6789 Typ II Klasse A
Ratschenkopf mit 24 Zähnen und 15° Arbeitswinkel
Im Rechtslauf auslösend (Klicksignal)
Präzise Einstell- und Verriegelungsmechanik
Ergonomischer Kunststoffgriff
Drehmomentjustage mittels Drehknopf

Lieferumfang

Drehmomentschlüssel QL/QL5
Werkskalibrierzertifikat
Original-Bedienungsanleitung (jap./engl.)
PLUS: deutsche Übersetzung (pdf) einfach @ anfordern

Optionen / Zubehör / Ersatz

Metrische Skale (kgf·cm) auf Anfrage
Verschiedenfarbige Kappen
#879 = rot
#880 = blau
#881 = grün
#882 = schwarz (Standard-Lieferumfang)
Schutzkappe für Ratschenkopf
#870 = für QL2N - QL15N
#871 = für QL25N5
Ratschen-Reparatursatz
#1101 = für QL2N - QL15N
#1102 = für QL25N5

Alternative Produkte

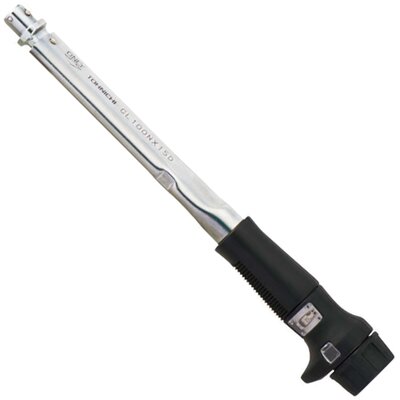

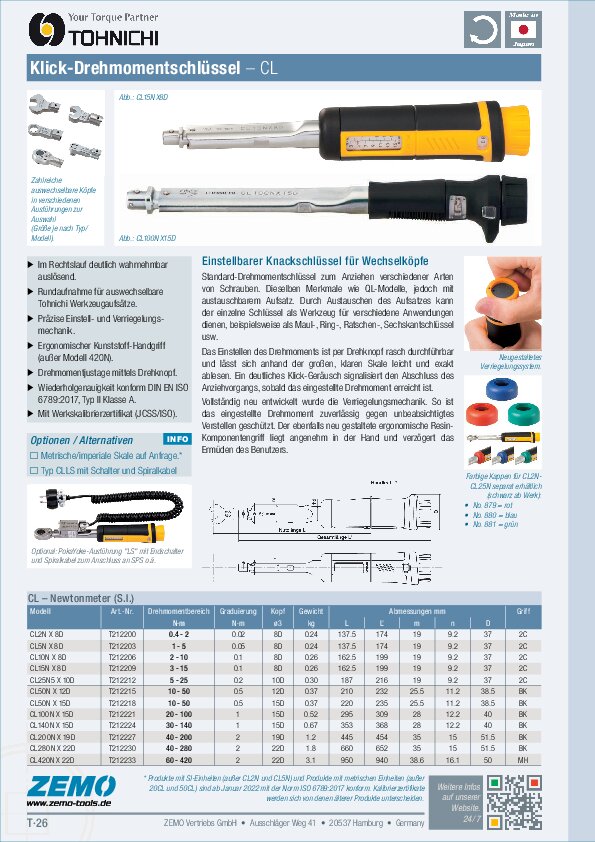

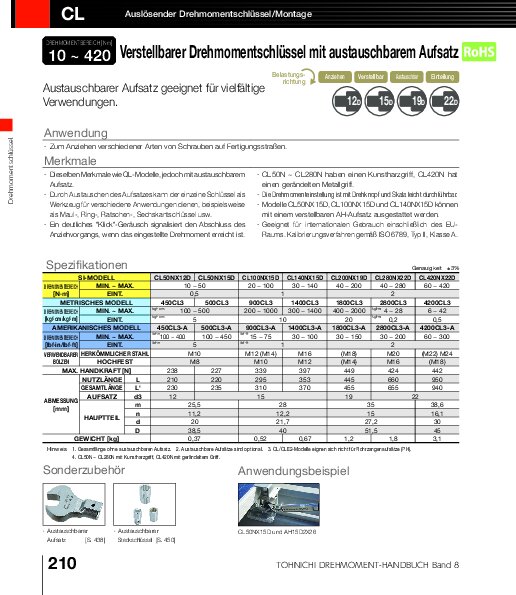

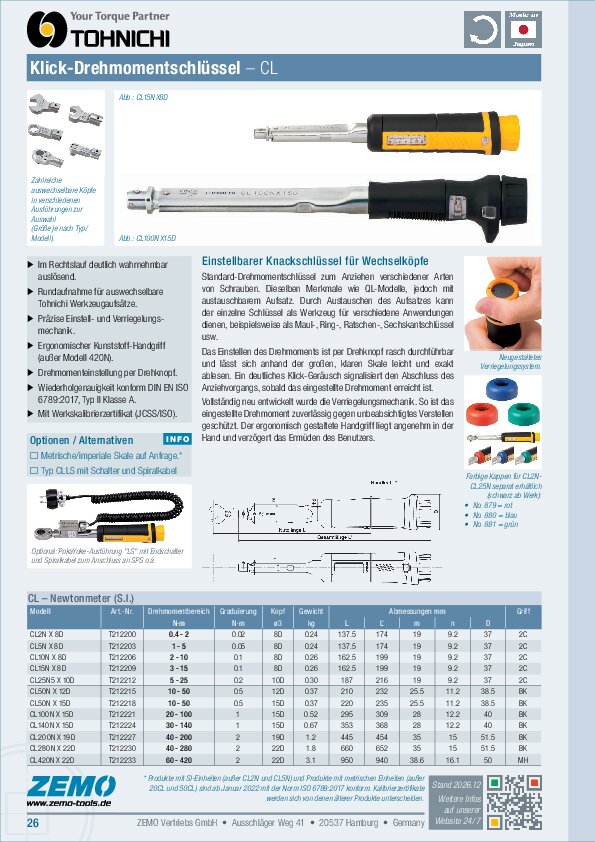

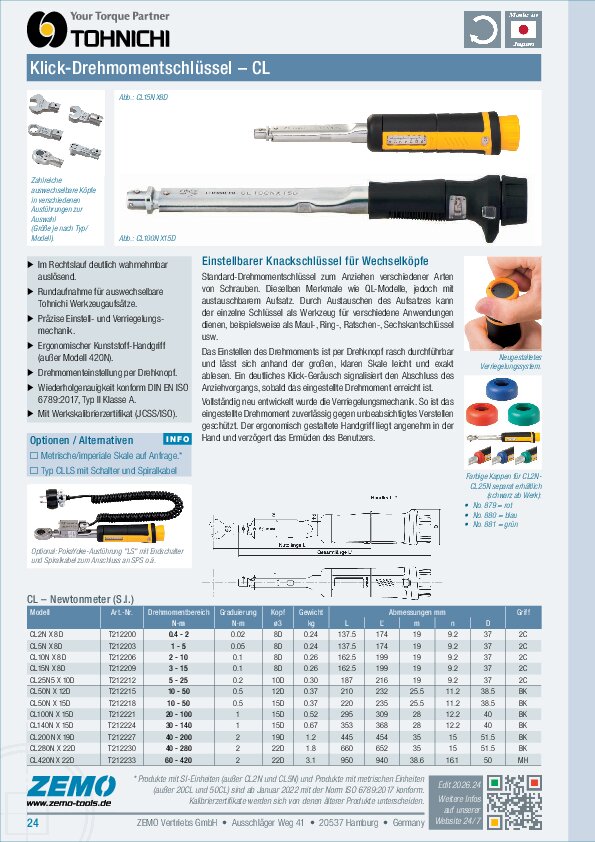

Version CL-N = für auswechselbare Aufsätze von Tohnichi, sonst baugleich.
Version QL-MH = mit gerändeltem Metallhandgriff (beständig gegen Öl, Chemikalien usw.)
Version QL-LS = mit Endschalter und Spiralkabel zum Anschluss an SPS o.ä.

Service / Info

FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789

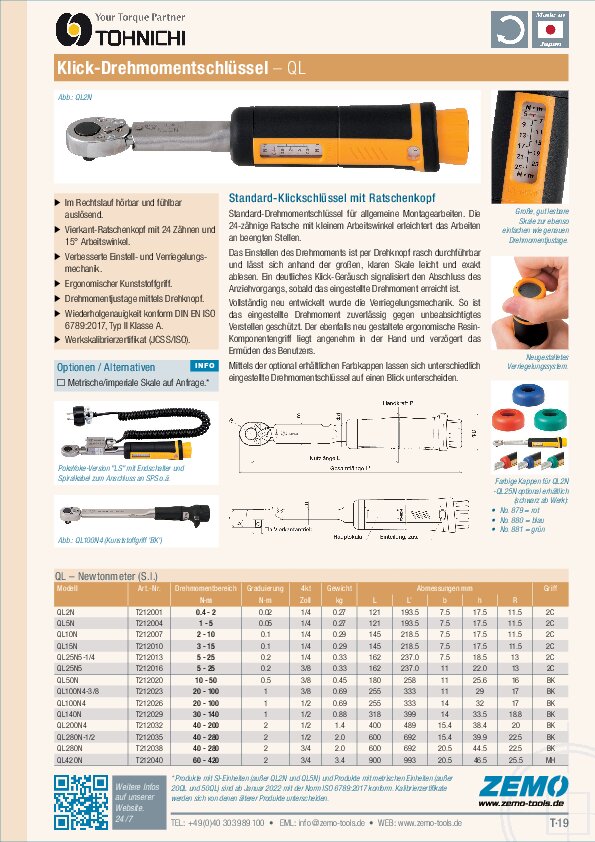

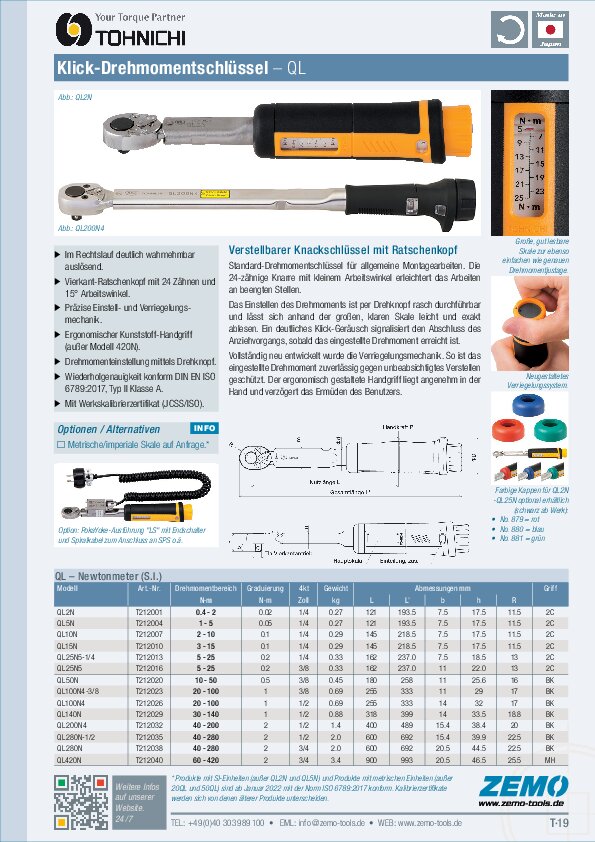

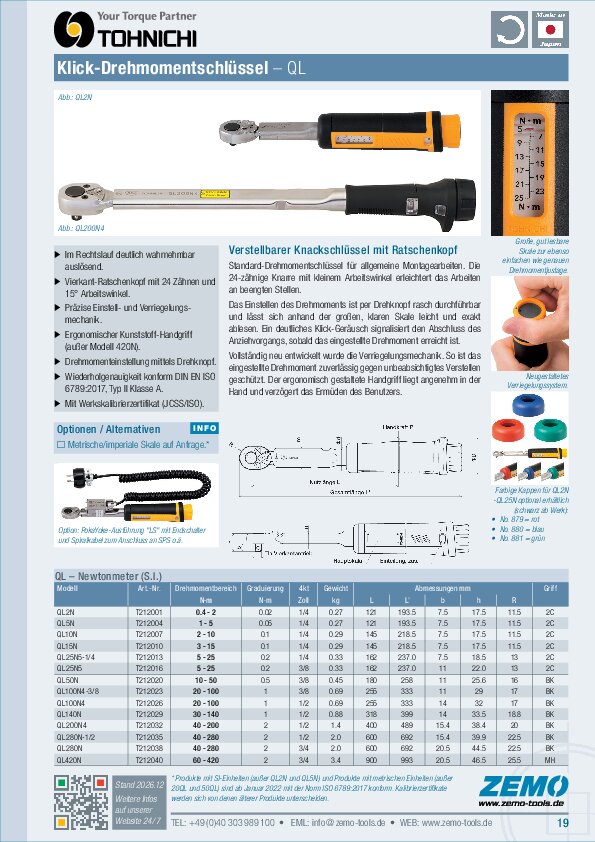

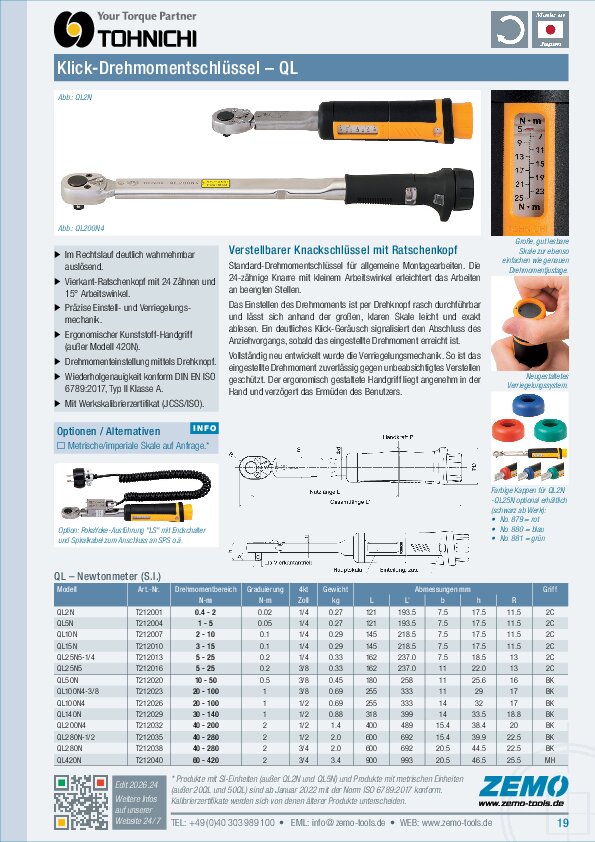

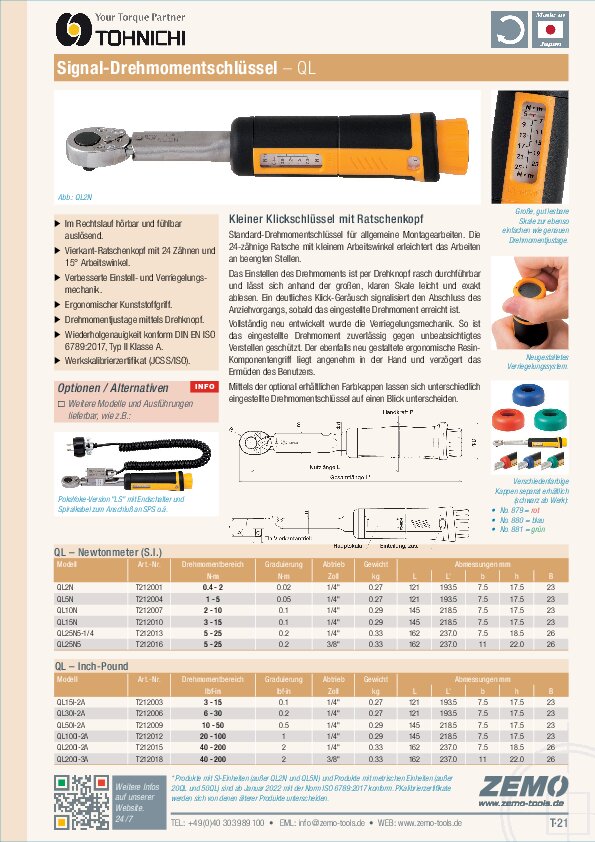

PDF: Katalog mit weiteren Infos
PDF: Bedienungsanleitung deutsch per E-Mail anfordern

Fragen zum Produkt? Benötigt Ihr Tohnichi Drehmomentschlüssel eine Prüfung? Kalibrierung? Reparatur?
Rufen Sie uns gern an. Oder e-Mailen Sie...

QL.N – Newtonmeter

Modell	Art.-Nr.	Drehmoment [N·m]	Graduierung	4kt. [Zoll]	Länge [mm]	Gewicht [kg]
QL2N	T212001	0.4 - 2	0.02	1/4	194	0.27
QL5N	T212004	1 - 5	0.05	1/4	194	0.27
QL10N	T212007	2 - 10	0.1	1/4	219	0.29
QL15N	T212010	3 - 15	0.1	1/4	219	0.29
QL25N5-1/4	T212013	5 - 25	0.2	1/4	237	0.33
QL25N5	T212016	5 - 25	0.2	3/8	237	0.33

QL.N – Inch-Pound

Modell	Art.-Nr.	Drehmoment [lbf·in]	Graduierung	4kt [Zoll]	Länge [mm]	Gewicht [kg]
QL15I-2A	T212003	3 - 15	0.1	1/4	194	0.27
QL30I-2A	T212006	6 - 30	0.2	1/4	194	0.27
QL50I-2A	T212009	10 - 50	0.5	1/4	219	0.29
QL100I-2A	T212012	20 - 100	1	1/4	219	0.29
QL200I-2A	T212015	40 - 200	2	1/4	237	0.33
QL200I-3A	T212018	40 - 200	2	3/8	237	0.33

Produkte mit SI-Einheiten (außer QL2N und QL5N) und Produkte mit metrischen Einheiten (außer 20QL und 50QL) sind ab Januar 2022 mit der Norm ISO 6789:2017 konform. Produkte mit imperialen Einheiten entsprechen nicht der Norm ISO 6789:2017.

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
