Tohnichi NTD Drehmomentschraubendreher

Kapazität 15 / 30 / 60 / 120 / 260 / 500 / 1000 cNm

Fest einstellbarer Drehmoment-Schraubendreher

Tohnichi NTD Drehmomentschraubendreher werden für ein wiederholtes Anziehen mit einem fest einstellbaren Drehmoment bei der Massenproduktion und Wartung verwendet. Die voreingestellte Ausführung ist ideal für den Einsatz mit festen Drehmomentwerten in Fertigungsstraßen. Handelsübliche Standard-Bits mit 1/4 Zoll Sechskant können verwendet werden (E 6.3).

Bei Erreichen des eingestellten Drehmomentes erfolgt ein Klicken, um anzuzeigen, dass das Festziehen beendet ist. Dadurch geeignet für Anwendungen, die vibrationssensibel sind und wo die Überlauferschütterungen eines 'Cam-Over'-Werkzeugs nachteilig sein könnten.

Leistungsmerkmale

Auslösend im Rechtslauf
Klicksignal
Standard-Bitaufnahme 6.35 mm (1/4 Zoll)
Wiederholgenauigkeit konform DIN EN ISO 6789 Typ II Klasse C

Lieferumfang

Drehmomentschraubendreher NTD
Ergonomischer Resin-Handgriff bei Modell 120CN und 260CN
NTD500CN und NTD1000CN mit zusätzlichem 'T-Griff'
Original-Bedienungsanleitung (jap./engl.)
PLUS: deutsche Übersetzung (@ pdf)

Optionen / Zubehör / Ersatzteile

NTD ist ohne Skale, sodass man ohne Prüfgerät das Drehmoment nicht einstellen kann. Falls Sie eine Drehmomenteinstellung vor der Lieferung bevorzugen, geben Sie bitte den Drehmomentwert bei der Bestellung an (z.B. NTD60CNX45CNM). Ab Werk Drehmomenteinstellung vor Lieferung ist kostenfrei.
Einstellwerkzeug
#T288042 für Modelle 15CN...120CN
#T288043 für Modell 260CN
#T288044 für Modell 500CN
Farbiger Ergo-Handgriff (Resin) für Modell 120CN:
#T288850 = orange
#T288851 = grau
#T288852 = schwarz
#T288853 = grün
#T288854 = rot
#T288855 = blau
Farbiger Ergo-Handgriff (Resin) für Modell 260CN:
#T288856 = orange
#T288857 = grau
#T288858 = schwarz
#T288859 = grün
#T288860 = rot
#T288861 = blau
E 6,3 Schraubklingen: Schlitz / Phillips / Pozidriv / Torx / Torx TR / Torx Plus / Inbus / Vielzahn

Service / Info

FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789
FAQ: Umrechnungsfaktoren zum Konvertieren verschiedener Drehmoment-Maßeinheiten

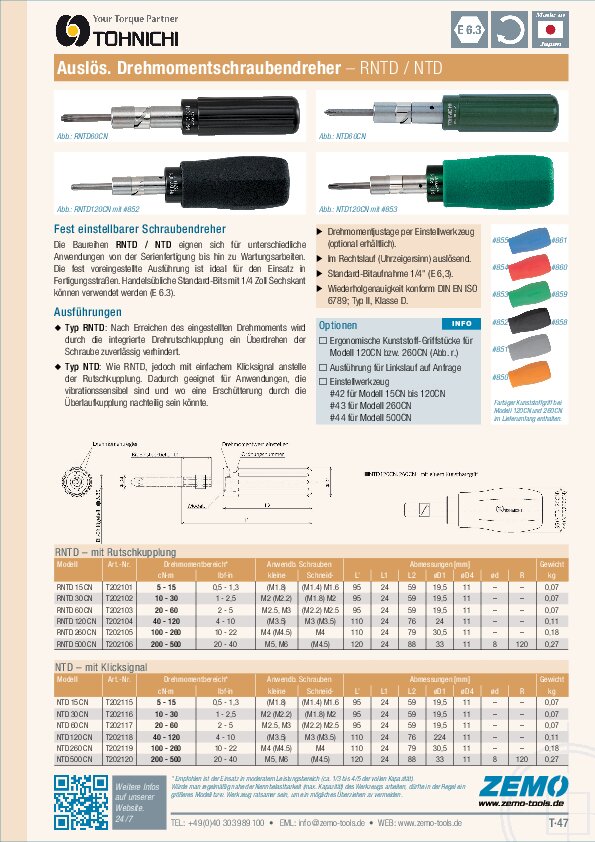

PDF: Katalog mit weiteren Infos
Fragen zum Produkt? Benötigt Ihr NTD Drehmomentschraubendreher eine Prüfung? Kalibrierung? Reparatur?
Rufen Sie uns gern an. Oder e-Mailen Sie...

NTD

Modell	Art.-Nr.	Drehmoment [cN·m]	Drehmoment [lbf·in]	Drehmoment [ozf·in]	Länge [mm]	Gewicht [kg]
NTD15CN	T202115	5 - 15	0.5 - 1.3	7 - 21	95	0.07
NTD30CN	T202116	10 - 30	0.9 - 2.6	14 - 42	95	0.07
NTD60CN	T202117	20 - 60	1.8 - 5.3	28 - 85	95	0.07
NTD120CN	T202118	40 - 120	3.5 - 10	56 - 170	110	0.11
NTD260CN	T202119	100 - 260	8.9 - 23	141 - 368	110	0.18
NTD500CN	T202120	200 - 500	18 - 44	283 - 708	120	0.27
NTD1000CN	T202121	400 - 1000	40 - 90	566 - 1416	155	0.55

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz in moderatem Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
