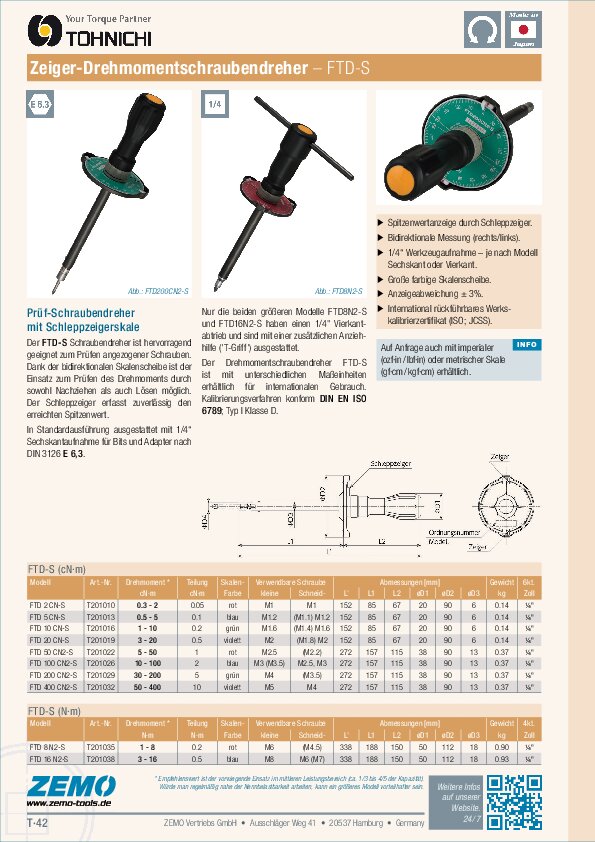

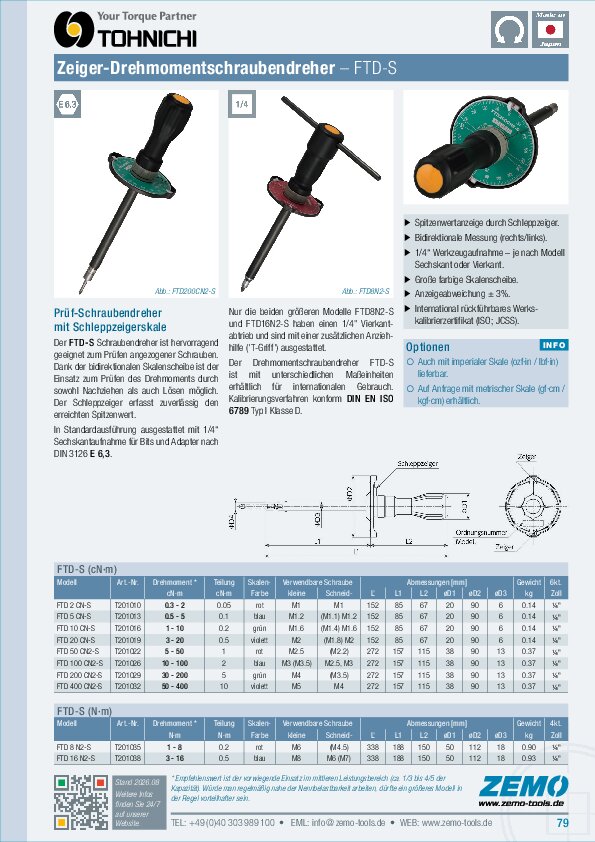

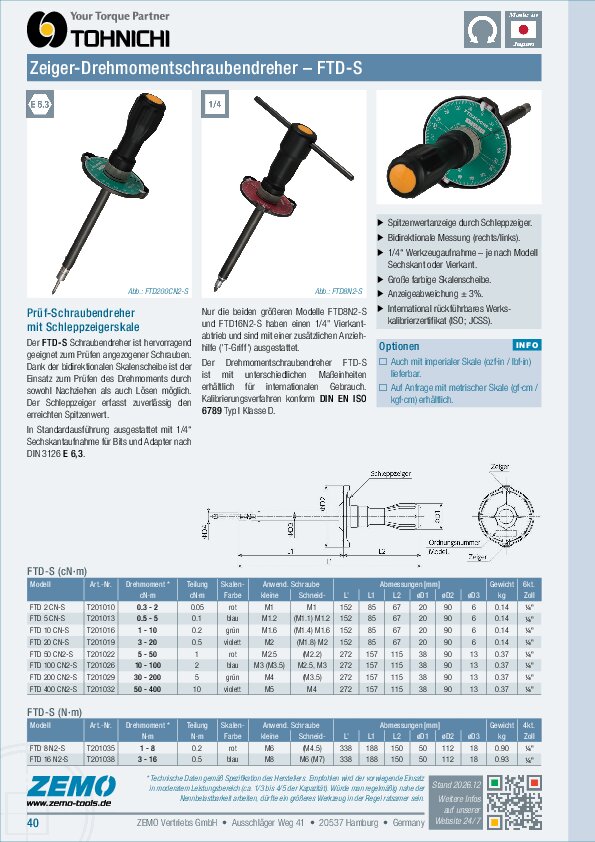

Tohnichi FTD-S Drehmomentschraubendreher

Kapazität 2 / 5 / 10 / 20 / 50 / 100 / 200 / 400 cNm // 8 Nm / 16 Nm

Direktanzeigender Drehmomentschraubendreher mit großer Skalenscheibe und Schleppzeiger

Der Drehmomentschraubendreher FTD-S ist hervorragend geeignet zum Prüfen angezogener Schrauben. Dank der bidirektionalen Skalenscheibe ist der Einsatz zum Prüfen des Drehmoments durch sowohl Nachziehen als auch Lösen möglich. Der Schleppzeiger erfasst den erreichten Spitzenwert.

Standard mit 1/4“ Sechskantaufnahme für Bits und Adapter nach DIN 3126 E 6,3. Nur die beiden größeren Modelle FTD8N2-S und FTD16N2-S haben einen Vierkantabtrieb und sind mit einem zusätzlichen Anziehwerkzeug ("T-Griff") ausgestattet.

Der FTD-S Schraubendreher ist in verschiedenen Messeinheiten erhältlich für internationalen Gebrauch. Kalibrierungsverfahren gemäß ISO 6789 Typ I Klasse D.

Leistungsmerkmale

Bidirektionale Messung (rechts/links)
Spitzenwertanzeige durch Schleppzeiger
Anzeigegenauigkeit konform DIN EN ISO 6789 Typ I Klasse D
Werkzeugaufnahme 1/4"

Lieferumfang

Drehmomentschraubendreher FTD-S
Rückführbares Kalibrierzertifikat (ISO/JIS)
Original-Bedienungsanleitung (engl.)
PLUS: deutsche Übersetzung (pdf) einfach @ anfordern

Optionen

Imperiale Skale optional
Metrische Skale auf Anfrage

Serie FTD-S – ZentiNewtonmeter (cN·m)

Modell	Art.-Nr.	Drehmoment [cN·m]	Graduierung	Länge [mm]	Griff Ø [mm]	6kt [Zoll]	Gewicht [kg]
FTD 2 CN-S	T201010	0.4 - 2	0.05	152	20	1/4	0.14
FTD 5 CN-S	T201013	1.0 - 5	0.1	152	20	1/4	0.14
FTD 10 CN-S	T201016	2 - 10	0.2	152	20	1/4	0.14
FTD 20 CN-S	T201019	4 - 20	0.5	152	20	1/4	0.14
FTD 50 CN2-S	T201022	10 - 50	1	272	38	1/4	0.37
FTD 100 CN2-S	T201026	20 - 100	2	272	38	1/4	0.37
FTD 200 CN2-S	T201029	40 - 200	5	272	38	1/4	0.37
FTD 400 CN2-S	T201032	80 - 400	10	272	38	1/4	0.37

Serie FTD-S – Inch-Ounce (ozf·in)

Modell	Art.-Nr.	Drehmoment [ozf·in]	Graduierung	Länge [mm]	Griff Ø [mm]	6kt [Zoll]	Gewicht [kg]
FTD3Z2-S	T201012	0.5 - 3	0.1	152	20	1/4	0.14
FTD7Z2-S	T201015	1 - 7	0.2	152	20	1/4	0.14
FTD15Z2-S	T201018	2 - 15	0.5	152	20	1/4	0.14
FTD30Z2-S	T201021	5 - 30	1	152	20	1/4	0.14
FTD70Z2-S	T201024	10 - 70	2	272	38	1/4	0.37

Serie FTD-S – Inch-Pound (lbf·in)

Modell	Art.-Nr.	Drehmoment [lbf·in]	Graduierung	Länge [mm]	Griff Ø [mm]	6kt [Zoll]	4kt [Zoll]	Gewicht [kg]
5FTD2-A-S	T201025	0.5 - 5	0.1	272	38	1/4	–	0.37
10FTD2-A-S	T201028	1 - 10	0.2	272	38	1/4	–	0.37
20FTD2-A-S	T201031	3 - 20	0.5	272	38	1/4	–	0.37
40FTD2-A-S	T201034	5 - 40	1	272	38	1/4	–	0.37
80FTD2-A-S	T201037	10 - 70	2	338	50	–	1/4	0.90
160FTD2-A-S	T201040	20 - 140	5	338	50	–	1/4	0.93

Serie FTD-S – Newtonmeter (N·m)

Modell	Art.-Nr.	Drehmoment [N·m]	Graduierung	Länge [mm]	Griff Ø [mm]	4kt [Zoll]	Gewicht [kg]
FTD8N2-S	T201035	1 - 8	0.2	338	50	1/4	0.90
FTD16N2-S	T201038	3 - 16	0.5	338	50	1/4	0.93

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz in moderatem Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
